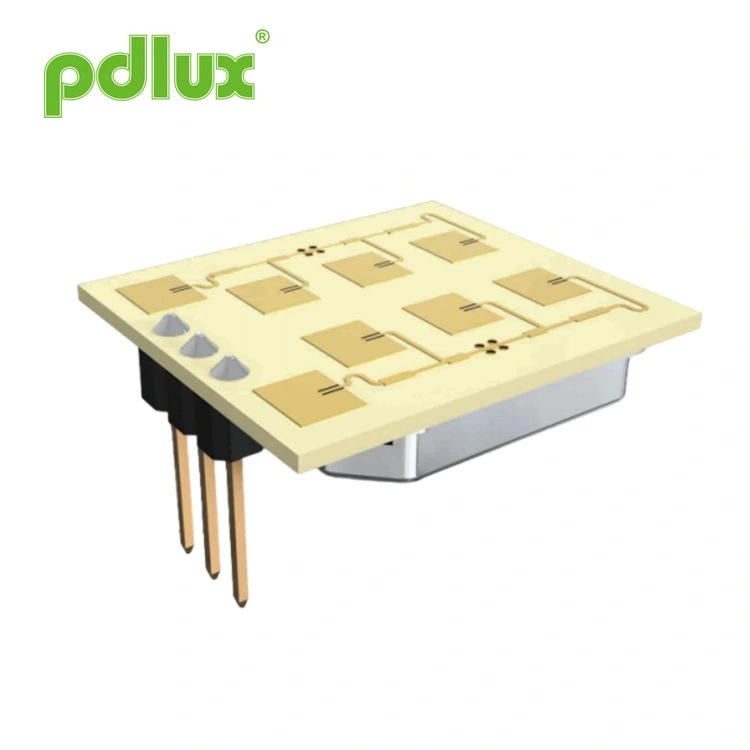

Milliméteres hullámú 24 GHz-es biztonsági radarmodul
A Pdlux minőségi, Kínában gyártott milliméterhullámú 24 GHz-es biztonsági radarmodult kínál. Ez egy K-sávos keskeny szögű, nagy teljesítményű hullámérzékelő, amelyet érintésmentes kézi hullám aktiválásra, behatolásérzékelésre és automatikus ajtóvezérlésre terveztek. Fejlett erősítő áramkörével és MCU algoritmusával sokoldalú alkalmazási funkciókat támogat, mint például a kihangosító kapcsolók és beléptető rendszerek. Az érzékelő megbízható, fókuszált érzékelést biztosít, miközben megfelel a nemzetközi szabványoknak, köztük az EN 300440, az FCC Part 15.249, a RED, az RoHS és a REACH előírásoknak, biztosítva a biztonságot és a környezetvédelmi felelősséget a különféle biztonsági és automatizálási igények esetén.
Modell:PD-V18-A
Kérdés küldése
PD-V18-A 24,125 GHz-es mikrohullámú mozgásérzékelő
Alkalmazás
Érintkezés nélküli kézi hullámérzékelő
Keskeny szögű nagy teljesítmény
Behatoló észlelés
Érintkezés nélküli kézi hullámérzékelő
Keskeny szögű nagy teljesítmény
Behatoló észlelés
A PD-V18-A egy K-sávú (24,125 GHz) keskeny szögű, nagy teljesítményű hullám
érzékelő. Az erősítő áramkör és az MCU algoritmusával, alkalmazás
különböző funkciójú termékek állíthatók elő.
Például: érintésmentes indukciós automata kézi hullámzáshoz használható
ajtók, kézzel mozgatható érintésmentes indukciós kapcsolók és egyéb alkalmazások
termékek.
Az EN 300440-V2.1.1, EN 62479:2010 szerint
RED irányelv – 2014/53/EU
Az FCC 15.249. része szerint
Az EN 62321, ROHS direktíva szerint - 2011/65/EU
A REACH direktíva szerint - 1907/2006/EC
RED irányelv – 2014/53/EU
Az FCC 15.249. része szerint
Az EN 62321, ROHS direktíva szerint - 2011/65/EU
A REACH direktíva szerint - 1907/2006/EC

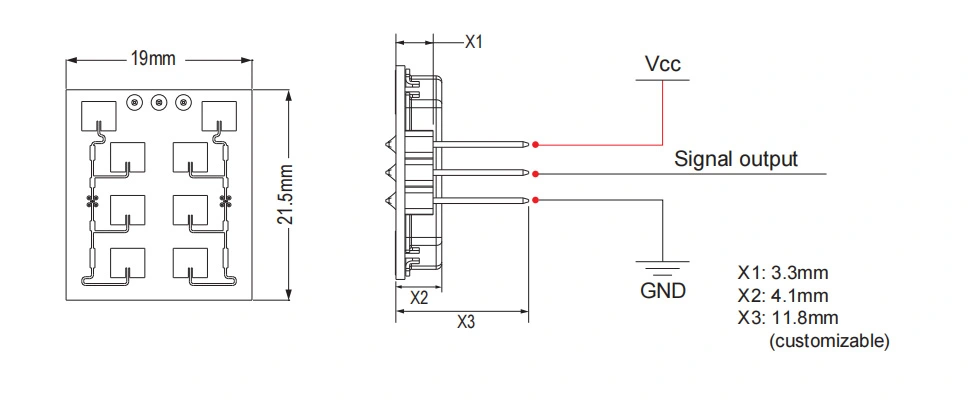

A termékek mérete
Műszaki paraméterek
| Paraméter | Megjegyzések | Min | Typ | Max | Egységek |
| Tápfeszültség | Vcc | 3.0 | 5.0 | 5.25 | V |
| Jelenlegi fogyasztás | lcc | 20 | 30 | 35 | mA |
| Üzemmód | PWM-mel működik, 3-15 mA-es üzemi áramot vezérelhet | ||||
| Impulzus szélesség | Tpulse | 10 | μs | ||
| Üzemi hőmérséklet | Top | -30~+65 | ℃ | ||
| Tárolási hőmérséklet | Tstg | -10 | +60 | ℃ | |
| Stabil idő |
|
<5 |
|
μSec | |
| Zaj | 3.5 | 4.5 | 4.5 | mVRms | |
| Frekvencia beállítása | f | 24.000 | 24.125 | 24.250 | GHz |
| Kisugárzott teljesítmény (EIRP) | Ajakbiggyesztés | <2.0 | <2.5 | <3.0 | mW |
| Tárolás Környezeti páratartalom | 45% ~ 65% | RH | |||
FIGYELMEZTETÉS: A tényleges érzékelési tartomány az áramkör jelerősítési erősítéséhez, a PCBA általános elrendezéséhez kapcsolódik. és az MCU küszöbértéke.
Megjegyzés1: A sugárzott emissziót úgy tervezték, hogy megfeleljen az FCC és CE szabályoknak.
2. megjegyzés: A vett jelerősséget (RSS) az 1 Ways 70 dB-es útveszteséggel mérik.
Megjegyzés 3: A zajfeszültségeket 10 Hz és 100 Hz között mérik a kimeneti porton, visszhangtalan kamrában.
Megjegyzés 4: Impulzus üzemmód javasolt
