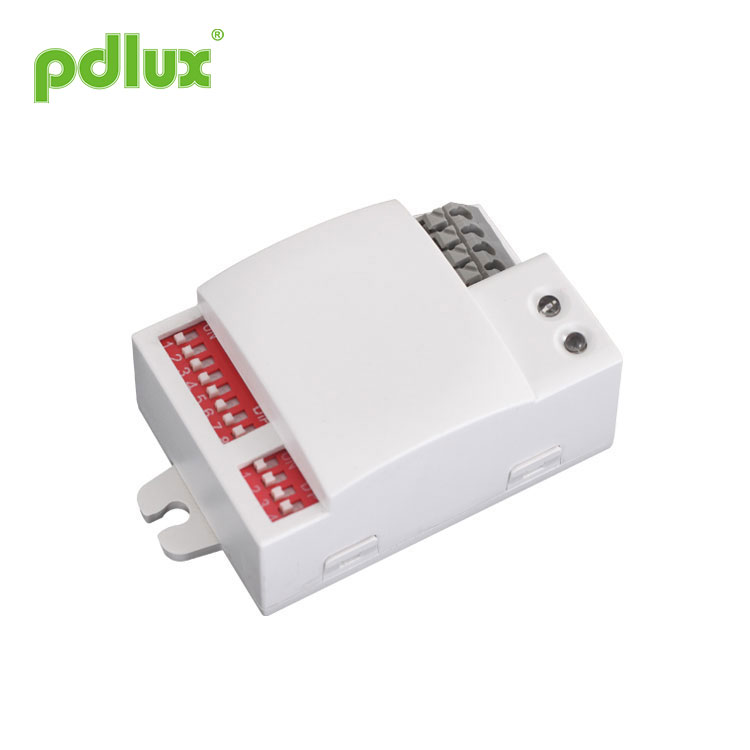

Mini HF érzékelő

A Mini HF érzékelő üvegből és műanyagból készült termék belsejébe helyezhető, mivel ezek az anyagok kevéssé hatnak a mikrohullámú sütőre. Csatlakoztassa a terméket az alábbiak szerint; a közös lámpát automatikus világításra cserélheti.

Modell:Mini HF Sensor

Kérdés küldése

Mini HF érzékelő

Műszaki adatok

Áramforrás: 220-240 VAC

Teljesítmény frekvencia: 50 Hz

Névleges terhelés: 500W Max.

(220 VAC volfrám cosφ=1)

200W max.

(220 VAC fluoreszcens cosφ=0,5)

HF rendszer: 5,8 GHz CW radar, ISM sáv

Beépítési hely: Mennyezetre szerelés, Falra szerelés

Átviteli teljesítmény: <0,2mW

Érzékelési szög: 360° (mennyezetre szerelés)

180° (falra szerelés)

Érzékelési tartomány: 2-10m (sugár) (állítható)

Időbeállítás: 6 mp/1 perc/5 perc/10 perc/20 perc (állítható)

Fényszabályozás: ≤10LUX/25LUX/50LUX/150LUX/2000LUX

(állítható)

Készenléti teljesítmény: kb. 0,5W

Jegyzet:a nagyfrekvenciás kimenet

ez az érzékelő <0,2 mW - ez csak egy

5000 az átviteli teljesítmény a

mobiltelefon vagy a kimenete

mikrohullámú sütő.

Érzékelő információ

A mező és a bevezetés felhasználása

A PD-MV1001 egy mozgó objektum érzékelő, amely 360°-os tartományt képes érzékelni, és működési frekvenciája 5,8 G. A termék előnye a stabil működési állapot (stabil üzemi hőmérséklet: -15°C ~ +70°C), a PD-MV1001 elfogadja mikrohullámú érzékelő (nagyfrekvenciás kimenet <0,2 mW), így biztonságos és jobban teljesít, mint az infravörös érzékelő.

Üvegből és műanyagból készült termék belsejébe helyezhető, mivel ezek az anyagok kevéssé hatnak a mikrohullámú sütőre. Csatlakoztassa a terméket az alábbiak szerint; a közös lámpát automatikus világításra cserélheti.

Mennyezeti lámpában használható

Ez a termék több területen is használható, mint a fenti példák.

A PD-MV1001-et közvetlenül a mennyezetbe is telepítheti a folyosó vezérléséhez. Nincs probléma.

Ez a termék hűségesen vár rád. Automatikusan felkapcsolja a lámpát, amikor elhalad mellette, és automatikusan lekapcsolja a lámpát, amikor elhagyja. Beállíthatja a zárás késleltetési idejét

igényeinek kielégítésére. Például beállíthatja a TIME csúszóvezérlőt, hogy beállítsa a 6 mp-20 perc késleltetési időt, amikor úgy gondolja, hogy 10 perc múlva visszatér. A TIME csúszóvezérlő a következő (a tesztelési idő beállítása után tartsa távol az észlelési zónát, vagy ha a termék ismét bármilyen mozgó tárgyat észlel, az észlelési idő pontatlan lesz).

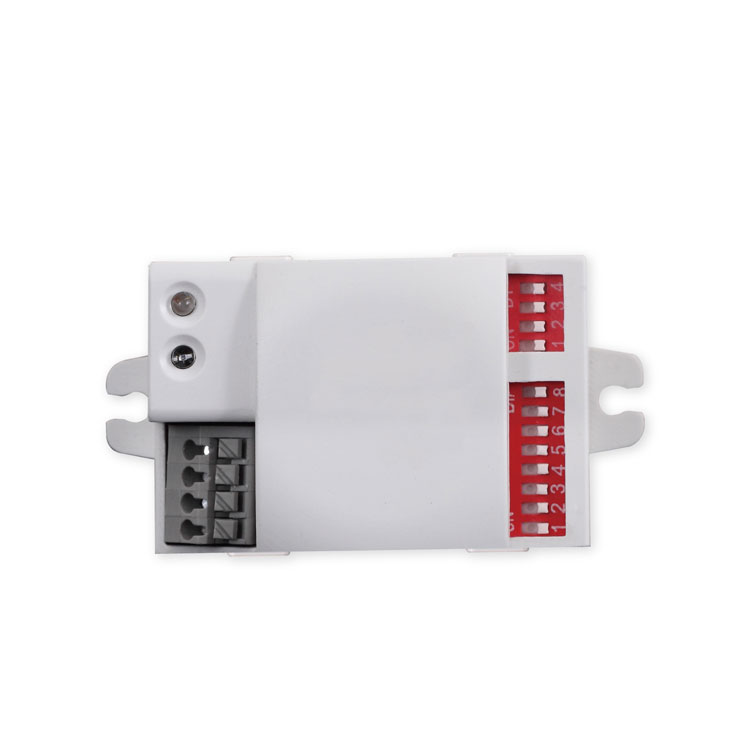

Paraméter beállítása

Fényszabályozás beállítása L1 L2 L3 L4

A választott fényreakció küszöbérték korlátlanul lehet kb. 10-2000 lux, húzza a kapcsolót BE állásba "1"-nek, húzza a kapcsolót OFF állásba "0"-nak, a kapcsoló helye és a megfelelő táblázat érzékelési tartománya a következő:

Érzékelési tartomány beállítás S1 S2 S3 S4

Az érzékelési tartomány a földön keletkező többé-kevésbé kör alakú érzékelési zóna sugarainak leírására szolgál, miután az érzékelőlámpát 2,5 m magasságban szerelték fel, húzza a kapcsolót BE állásba, mint "1", majd húzza a kapcsolót KI állásba. pozíciója „0”, a kapcsoló helye és a megfelelő táblázat észlelési tartománya a következő:

Értesítés:a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) egy megfelelő értékre, de a maximumra, hogy elkerülje a kóros reakciót, amelyet a fújó levelek és függönyök, kis állatok vagy az elektromos hálózat interferenciája okoz. Elektromos felszerelés. A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Barátságos emlékeztető: ha két vagy több mikrohullámú sütőt szerel össze, 4 méter távolságot kell tartani egymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.

Időbeállítás S5 S6 S7 S8

A lámpa beállítható úgy, hogy kb. 6 mp és maximum 20 perc. Az idő letelte előtt észlelt mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az érzékelési zóna beállításához és a sétateszt elvégzéséhez. Húzza a kapcsolót ON állásba "1"-nek, húzza a kapcsolót OFF állásba "0"-nak, a megfelelő kapcsoló helye és érzékelési tartománya táblázat a következő:

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De jobb, ha csökkenti a késleltetési időt az energiatakarékosság érdekében, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, vagyis minden, a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt, és a lámpa továbbra is bekapcsolva marad. csak ha ember van az észlelési tartományban.

A hiba és a megoldás

Hiba	Hiba oka	Megoldás
A terhelés nem működik.	A megvilágítás helytelenül van beállítva.	Módosítsa a terhelés beállítását.
	A teher megtört.	Változtassa meg a terhelést.
	Az áram ki van kapcsolva.	Kapcsolja be a készüléket.
A terhelés folyamatosan működik.	Folyamatos jel van az észlelés területén.	Ellenőrizze a beállításait észlelési terület.
A terhelés akkor működik, ha nem érzékel mozgásjelet.	A lámpa nincs jól beszerelve, ezért az érzékelő nem képes megbízható jeleket észlelni.	Állítsa be újra a telepítési helyet.
A terhelés akkor működik, ha nem érzékel mozgásjelet.	A mozgó jelet az érzékelő észleli (a fal mögötti mozgást, a kis tárgyak mozgását stb.)	Ellenőrizze az érzékelési terület beállításait.
A terhelés nem működik, ha mozgásjelet észlel.	A mozgássebesség túl gyors, vagy a meghatározott érzékelési terület túl kicsi.	Ellenőrizze az érzékelési terület beállításait.

● Kérjük, erősítse meg a professzionális telepítést.

● Biztonsági okokból kapcsolja ki az áramellátást a telepítési és eltávolítási műveletek előtt.

● A nem megfelelő működésből eredő veszteségekért a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns kialakításokra és a biztonsági kvótákra, hogy elkerüljük a problémákat.

Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
