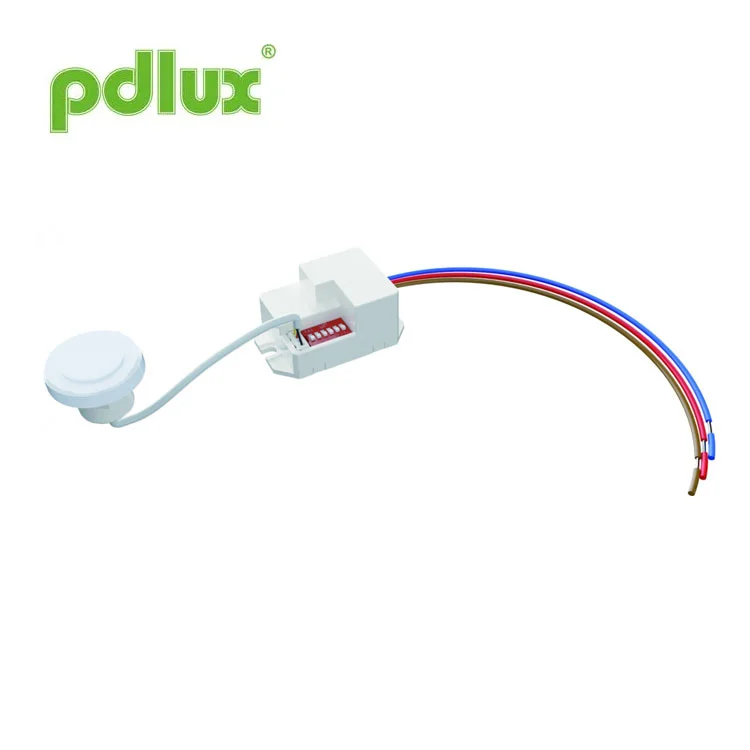

Új 5,8 GHz-es, kerek fejű mikrohullámú érzékelő keskeny folyosókhoz és lépcsőkhöz
Modell:PD-MB15F
Kérdés küldése

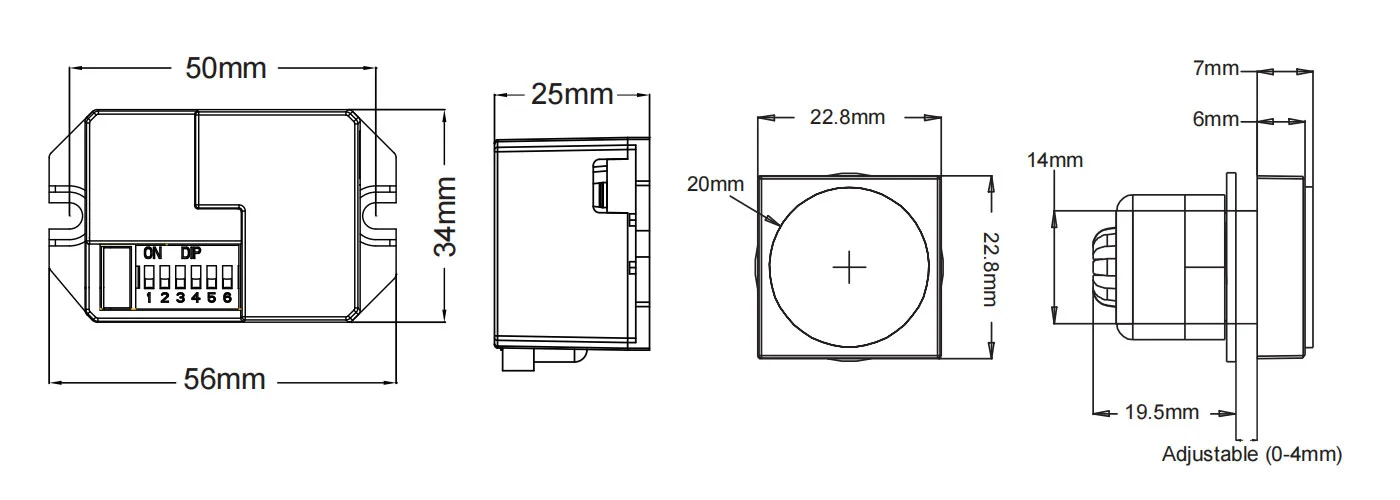

Termék mérete
Összegzés
Ez egy nagy pontosságú digitális mikrohullámú érzékelő, amelynek érzékelési tartománya 360°, működési frekvenciája pedig 5,8 GHz. Doppler elven alapul, amely integrálja a kibocsátást és a vételt. MCU-t (Micro Control Unit) alkalmaz, amely nagymértékben növeli a pontosságot és csökkenti a hibaarányt. Finom megjelenésű és kompakt szerkezetű. Önállóan csatlakoztatható a terhelésekhez, vagy lámpaernyővel egyszerűen beépíthető a világításba üvegből vagy műanyagból készült. Széles körben alkalmazzák az átjárókban, mosdókban, liftekben, háztartásokban vagy más közterületeken biztonságvédelem vagy energiatakarékosság céljából.
Jellemzők
1. Nem sugárzási ártalmak: az adó teljesítménye kisebb, mint 0,2 mW, ami nem károsítja az emberi szervezetet.
2. Erős interferencia-ellenes képesség, -15 ℃ -+70 ℃ hőmérsékleti tartományban működhet.
3. A frekvencia állandó, és a frekvencia eltolódása nem következik be a frekvenciatartományban.

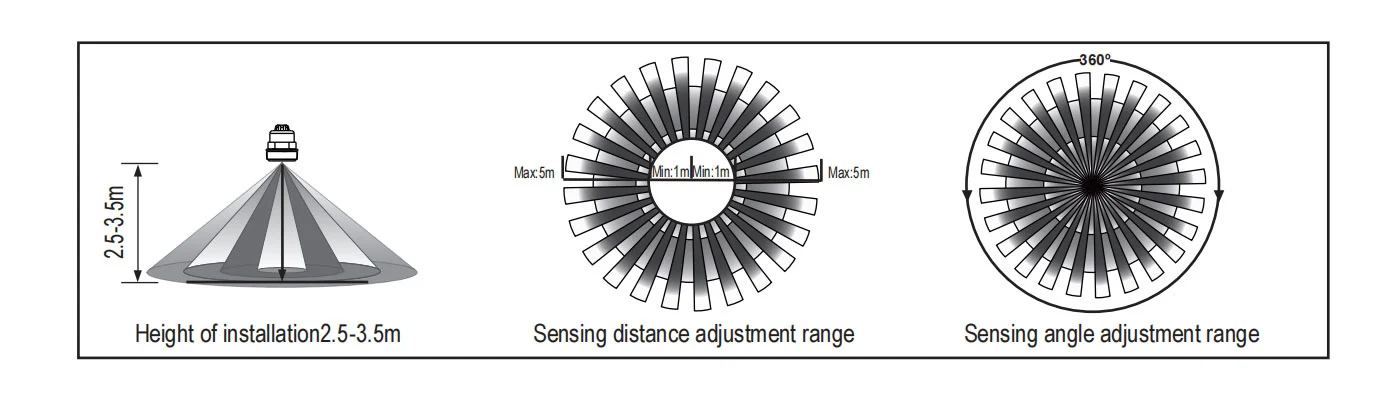

Érzékelő információ

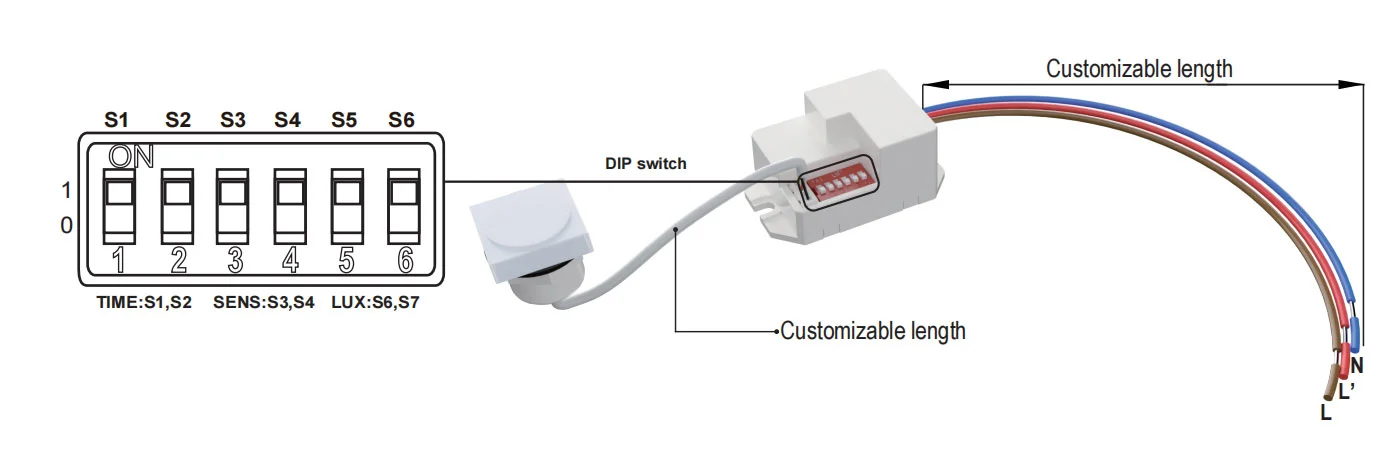

Beállítás módja: DIP kapcsoló
Műszaki adatok
=| Áramforrás | 220-240 VAC |
| Teljesítmény frekvencia | 50 Hz |
| HF rendszer | 5,8 GHz (Középfrekvencia) CW elektromos hullám, ISM sáv |
| Névleges teher | 800W Max.volfrám 200W Max. fénycső és LED |
| Védelmi szint | IP20, II. osztály |
| Telepítési ül | beltéri, mennyezeti szerelés |
| Átviteli teljesítmény | <0,2mW |
| Érzékelési szög | 360° |
| Érzékelési tartomány | 1m-2m-4m-5m (sugár.) (állítható) |
| Időbeállítás | 8 mp-3 perc - 10 perc - 15 perc, (állítható) |
| Fényszabályozás | 10LUX-50LUX- >2000LUX, (állítható |
| Energiafogyasztás | kb.0,5W |
| Üzemi hőmérséklet | -15°C-+70°C |

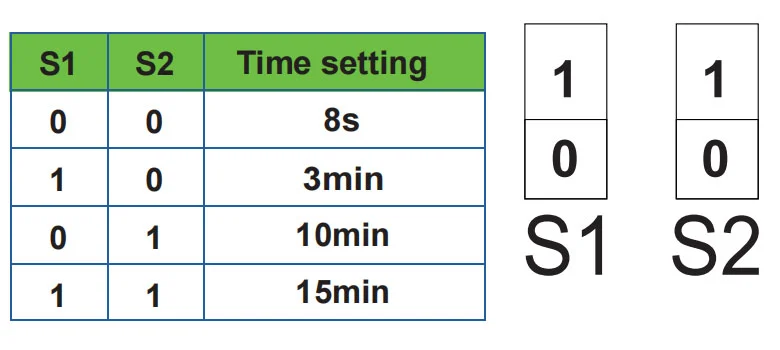

Időbeállítás S1 S2
8 másodperctől 15 percig definiálható. Az idő letelte előtt észlelt mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az érzékelési tartomány beállításához és a sétateszt elvégzéséhez. A kapcsoló BE állásba állítása „1”, OFF állásba „0”.
Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság kedvéért jobb, ha csökkenti a késleltetési időt, mivel a mikrohullámú érzékelő folyamatos érzékelés funkciója van, vagyis a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt, és a lámpa csak akkor világít, ha ember van az érzékelési tartományban.

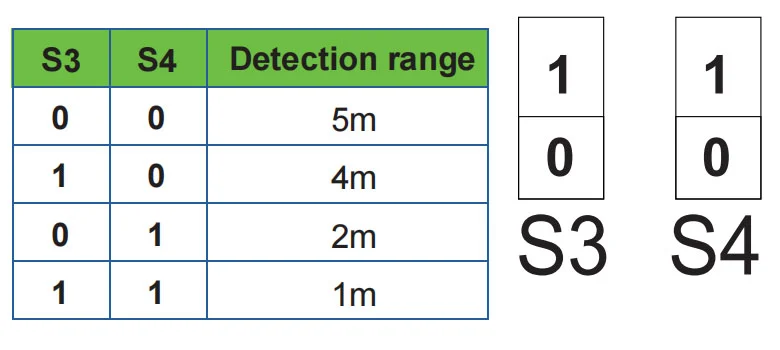

Érzékelési tartomány beállítása (érzékenység) S3 S4
Az érzékelési tartomány az a kifejezés, amely a 3 m magasságban telepített, nagyjából kör alakú öntvény sugarait írja le a talajon. A kapcsoló BE állásba állítása „1”, OFF állásba „0”.
Megjegyzés: a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) egy megfelelő értékre, de a maximumra, hogy elkerülje a kóros reakciót, amelyet a fújó levelek és függönyök, kis állatok vagy az elektromos hálózat és az elektromos berendezések zavarása okozta hibás mozgás könnyű észlelése okoz. A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje. Az emberi mozgás az érzékelő indukcióját okozza, ezért a működési tesztelés alatt hagyja el az indukciós tartományt, és ne végezzen mozgást, hogy megakadályozza az érzékelő folyamatos működését.

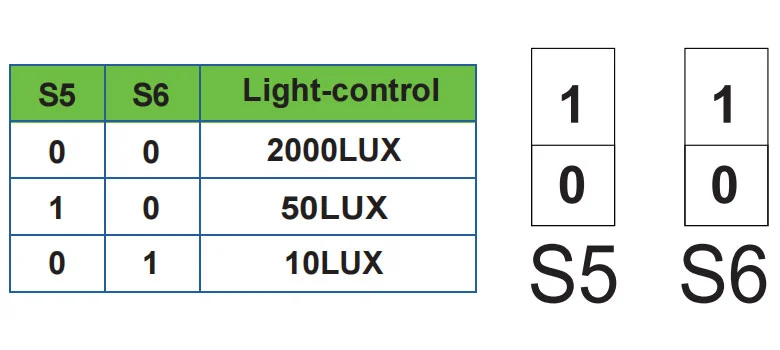

Fényszabályozási beállítás S5 S6
10~>2000 LUX tartományban határozható meg. To állítsa a kapcsolót ON állásba „1”, az OFF állásba pedig „0”.
Ez a kézikönyv a termék aktuális tartalomprogramozására vonatkozik, a gyártó előzetes értesítés nélkül módosíthatja és módosíthatja!
Szigorúan tilos a kezelési útmutató tartalmát a cég engedélye nélkül bármilyen más célra másolni.
| Hiba | Hiba oka | Megoldás |
| A terhelés nem működik. | A megvilágítás helytelenül van beállítva. | Állítsa be a terhelés beállítását. |
| A teher megtört. | Változtassa meg a terhelést. | |
| Az áram ki van kapcsolva. | Kapcsolja be a készüléket. | |
| A terhelés folyamatosan működik. | Folyamatos jel van az észlelési tartományban. | Ellenőrizze a beállításait észlelési terület. |
| A terhelés akkor működik, ha van nem észlelhető mozgásjel. | A lámpa nincs megfelelően beszerelve, ezért az érzékelő meghibásodik megbízható jeleket észlel. | Állítsa be újra a telepítési helyet. |
| A mozgás jelét az érzékelő érzékeli (mozgás a fal mögött, kis tárgyak mozgása stb.) | Ellenőrizze az érzékelési terület beállításait. | |
| A terhelés nem működik, ha mozgásjelet észlel. | A mozgás sebessége túl gyors, vagy a meghatározott érzékelési terület túl kicsi. | Ellenőrizze az érzékelési terület beállításait. |
Figyelmeztetés! A következő helyzetek hibareakcióhoz vezetnek.
1. A lengő tárgyra való felszerelés hibareakcióhoz vezet.
2. A szél által elfújt remegő függöny hibareakcióhoz vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3. Ha olyan helyre telepítik, ahol nagy a forgalom, az hibareakcióhoz vezet.
4. A közelben lévő berendezések által keltett szikrák hibareakcióhoz vezetnek.
● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem megfelelő használatból eredő veszteségekért a gyártó nem vállal felelősséget.
