Új négyzetfejű 5,8 GHz-es mikrohullámú érzékelő keskeny lépcsőházhoz és folyosóhoz
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
Modell:PD-MB15Y
Kérdés küldése

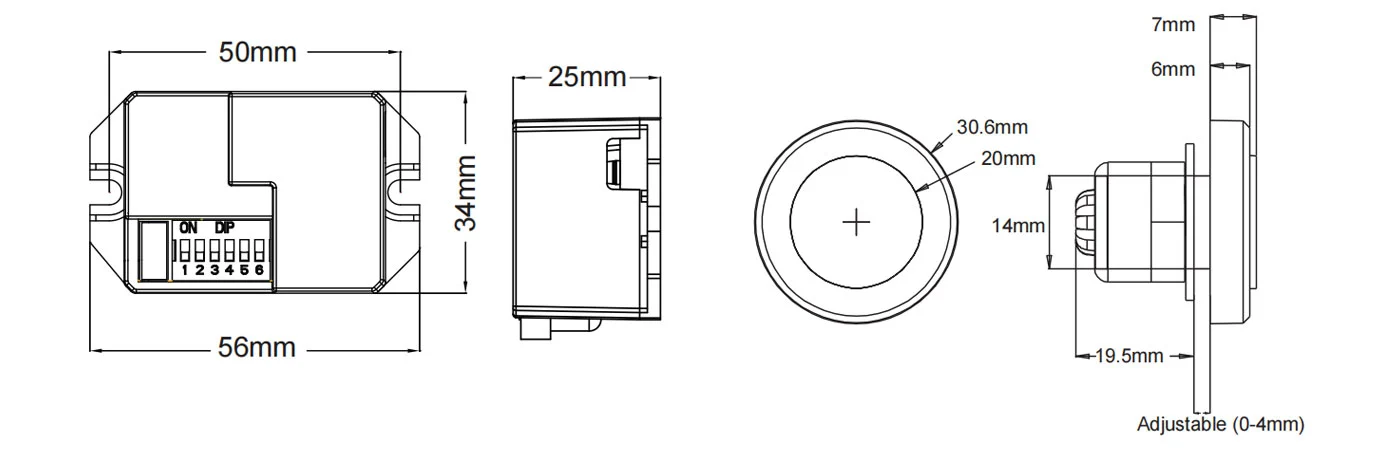

Termék mérete
Összegzés
Ez egy nagy pontosságú digitális mikrohullámú érzékelő, amelynek érzékelési tartománya 360°, működési frekvenciája pedig 5,8 GHz. Doppler elven alapul, amely integrálja a kibocsátást és a vételt. MCU-t (Micro Control Unit) alkalmaz, amely nagymértékben növeli a pontosságot és csökkenti a hibaarányt. Finom megjelenésű és kompakt szerkezetű. Önállóan csatlakoztatható a terhelésekhez, vagy lámpaernyővel egyszerűen beépíthető a világításba üvegből vagy műanyagból készült. Széles körben alkalmazzák az átjárókban, mosdókban, liftekben, háztartásokban vagy más közterületeken biztonságvédelem vagy energiatakarékosság céljából.
Jellemzők
1.Nem sugárzási ártalmak: az adó teljesítménye kisebb, mint 0,2mW, ami nem károsítja az emberi szervezetet.
2. Erős interferencia-ellenes képesség, -15 ℃ -+70 ℃ hőmérsékleti tartományban működik.
3. A frekvencia állandó, és a frekvencia eltolódása nem következik be a frekvenciatartományban.

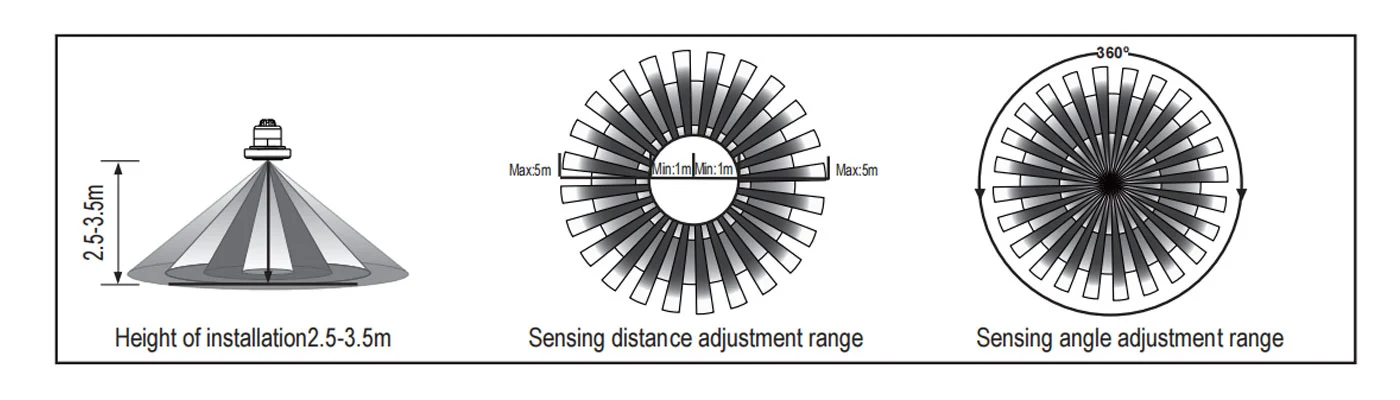

Érzékelő információ

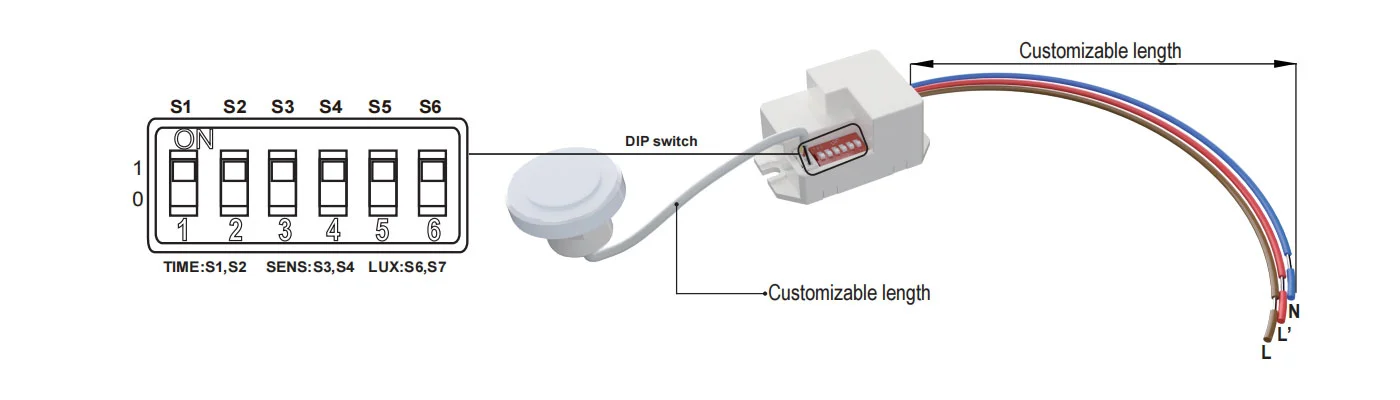

Beállítás módja: DIP kapcsoló
Műszaki adatok
=| Áramforrás | 220-240 VAC |
| Teljesítmény frekvencia | 50 Hz |
| HF rendszer | 5,8 GHz (Középfrekvencia) CW elektromos hullám, ISM sáv |
| Névleges teher | 800W Max.volfrám 200W Max. fénycső és LED |
| Védelmi szint | IP20, II. osztály |
| Telepítési ül | beltéri, mennyezeti szerelés |
| Átviteli teljesítmény | <0,2mW |
| Érzékelési szög | 360° |
| Érzékelési tartomány | 1m-2m-4m-5m (sugár.) (állítható) |
| Időbeállítás | 8 mp-3 perc - 10 perc - 15 perc, (állítható) |
| Fényszabályozás | 10LUX-50LUX- >2000LUX, (állítható |
| Energiafogyasztás | kb.0,5W |
| Üzemi hőmérséklet | -15°C-+70°C |
Időbeállítás S1 S2
8 másodperctől 15 percig definiálható. Az idő letelte előtt észlelt mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az érzékelési tartomány beállításához és a sétateszt elvégzéséhez. A kapcsoló BE állásba állítása „1”, OFF állásba „0”.
Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság kedvéért jobb, ha csökkenti a késleltetési időt, mivel a mikrohullámú érzékelő folyamatos érzékelés funkciója van, vagyis a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt, és a lámpa csak akkor világít, ha ember van az érzékelési tartományban.
Érzékelési tartomány beállítása (érzékenység) S3 S4
Az érzékelési tartomány az a kifejezés, amely a 3 m magasságban telepített, nagyjából kör alakú öntvény sugarait írja le a talajon. A kapcsoló BE állásba állítása „1”, OFF állásba „0”.
Megjegyzés: a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) egy megfelelő értékre, de a maximumra, hogy elkerülje a kóros reakciót, amelyet a fújó levelek és függönyök, kis állatok vagy az elektromos hálózat és az elektromos berendezések zavarása okozta hibás mozgás könnyű észlelése okoz. A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje. Az emberi mozgás az érzékelő indukcióját okozza, ezért a működési tesztelés alatt hagyja el az indukciós tartományt, és ne végezzen mozgást, hogy megakadályozza az érzékelő folyamatos működését.
Fényszabályozási beállítás S5 S6
10~>2000 LUX tartományban határozható meg. A kapcsoló BE állásba állítása „1”, OFF állásba „0”.
Ez a kézikönyv a termék aktuális tartalomprogramozására vonatkozik, a gyártó előzetes értesítés nélkül módosíthatja és módosíthatja!
Szigorúan tilos a kezelési útmutató tartalmát a cég engedélye nélkül bármilyen más célra másolni.
| Hiba | Hiba oka | Megoldás |
| A terhelés nem működik. | A megvilágítás helytelenül van beállítva. | Állítsa be a terhelés beállítását. |
| A teher megtört. | Változtassa meg a terhelést. | |
| Az áram ki van kapcsolva. | Kapcsolja be a készüléket. | |
| A terhelés folyamatosan működik. | Folyamatos jel van az észlelési tartományban. | Ellenőrizze a beállításait észlelési terület. |
| A terhelés akkor működik, ha van nem észlelhető mozgásjel. | A lámpa nincs megfelelően beszerelve, ezért az érzékelő meghibásodik megbízható jeleket észlel. | Állítsa be újra a telepítési helyet. |
| A mozgás jelét az érzékelő érzékeli (mozgás a fal mögött, kis tárgyak mozgása stb.) | Ellenőrizze az érzékelési terület beállításait. | |
| A terhelés nem működik, ha mozgásjelet észlel. | A mozgás sebessége túl gyors, vagy a meghatározott érzékelési terület túl kicsi. | Ellenőrizze az érzékelési terület beállításait. |
Figyelmeztetés! A következő helyzetek hibareakcióhoz vezetnek.
1. A lengő tárgyra való felszerelés hibareakcióhoz vezet.
2. A szél által kifújt remegő függöny hibareakcióhoz vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3. Ha olyan helyre telepítik, ahol nagy a forgalom, az hibareakcióhoz vezet.
4. A közelben lévő berendezések által keltett szikrák hibareakcióhoz vezetnek.
● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem rendeltetésszerű használatból eredő veszteségekért a gyártó nem vállal felelősséget.
