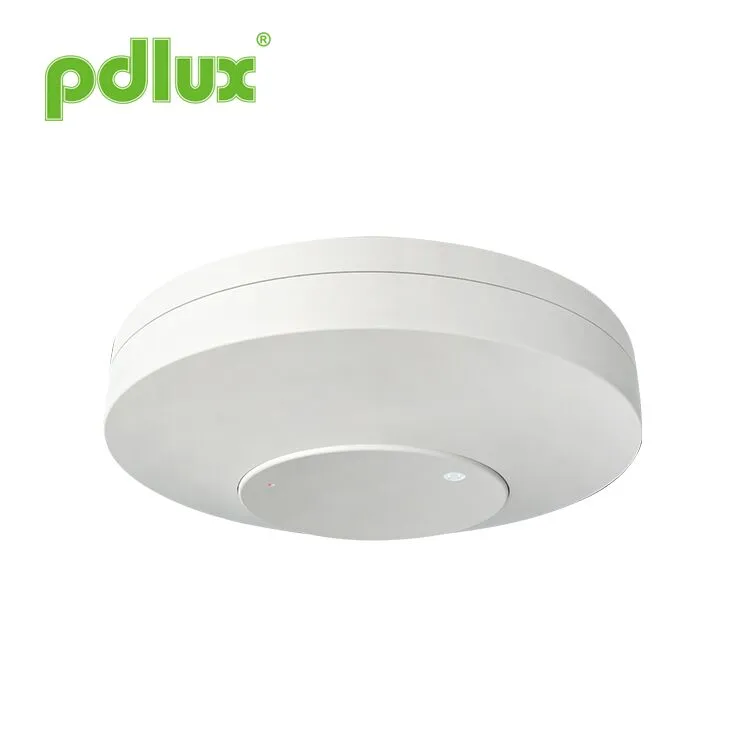

PDLUX PD-M330-C 5,8 GHz mmwave emberi jelenlét-detektor
Használja az FMCW -t egy meghatározott területen élő emberek észlelésére. A radarjel -feldolgozás és a pontos humán detektálási algoritmus kombinálásával nagy érzékenységi emberi észlelés érhető el, amely képes felismerni a mozgó és helyhez kötött emberi célokat. A biológiai jelenlét (elsősorban az emberi test), olyan tulajdonságokkal, mint a légzés és a szívverés a detektálási tartományban, hogy az emberi test érzékelhető legyen testmozgások nélkül, beleértve az alvó embereket is.
Modell:PD-M330-C
Kérdés küldése
Összefoglalás
Használja az FMCW -t egy meghatározott területen élő emberek észlelésére. A radarjel -feldolgozás és a pontos humán detektálási algoritmus kombinálásával nagy érzékenységi emberi észlelés érhető el, amely képes felismerni a mozgó és helyhez kötött emberi célokat. A biológiai jelenlét (elsősorban az emberi test), olyan tulajdonságokkal, mint a légzés és a szívverés a detektálási tartományban, hogy az emberi test érzékelhető legyen testmozgások nélkül, beleértve az alvó embereket is.
Előírások
| Működési gyakoriság: | 5,8 GHz |
| Névleges teher: | 800W (ellenálló)/300W (kapacitív) |
| Névleges feszültség: | 100-240 V AC, 50/60Hz |
| Kimeneti jel: | Be-/kikapcsoló kapcsoló |
| Készenléti energiafogyasztás: | <0,4W |
| Telepítési magasság: | 2,5-6 m |
| Detektálási sugara: | > 2-6 m (állítható) |
| Fényvezérlő tartomány: | 5-300lux - nappali idő |
| Késleltetés leállítása: | 10 másodperc és 8 perc (Állítsa be a késleltetési leállítást szükséges az idő)) |
| Védelmi szint: | IP20 |

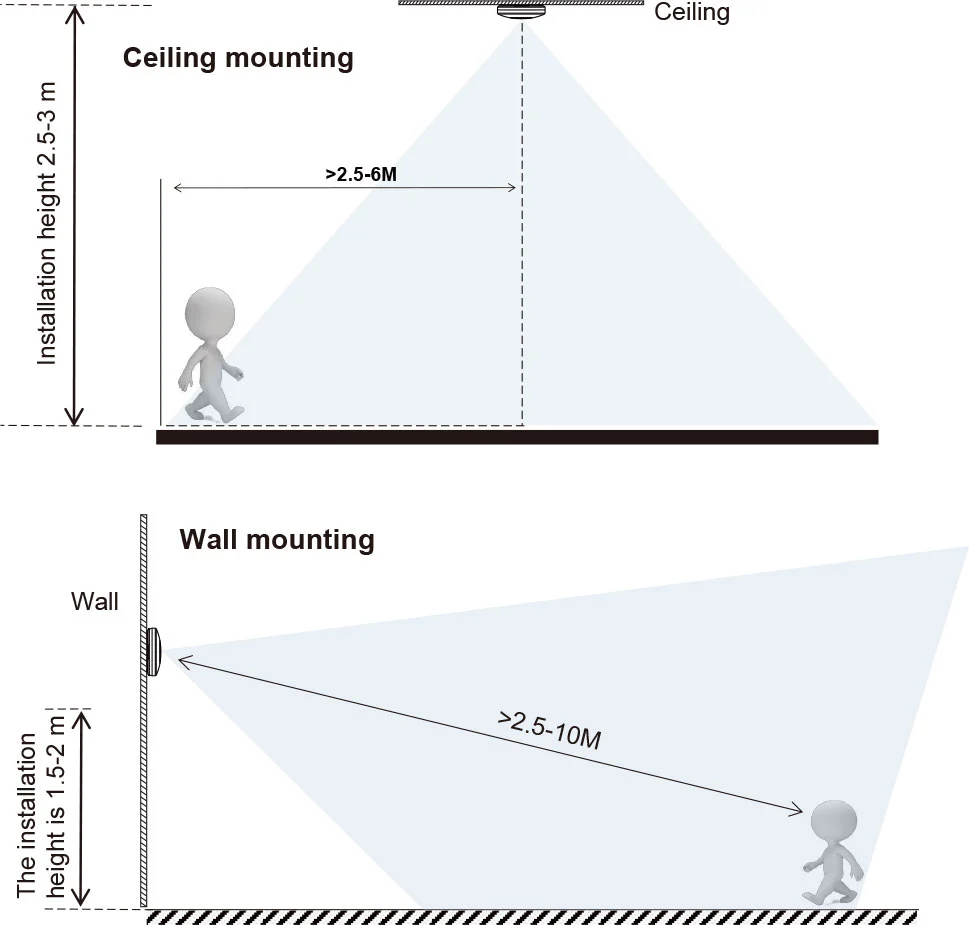

Az észlelési terület eloszlásának vázlatos diagramja
Funkció
Azonosítsa a nappali és az éjszakát automatikusan. Beállíthatja a környezeti fényt a vágya szerint: Ha a Sun (Max) felé fordul, akkor nappali és éjszaka működni fog. Amikor a Holdra (Min) fordul, akkor csak kevesebb, mint 10 lux körülmény alatt fog működni. Ami a kiigazítást illeti, kérjük, olvassa el a tesztelési módot.
Az idő késleltetését folyamatosan adják hozzá: Amikor az első induktor után megkapja a második indukciós jelet, akkor az első idők hátralévő részének hátralévő részében újra kiszámítja az időt. (Állítsa be az időt)
Késleltetés beállítása: Szükség szerint beállítható. A minimális érték 10 másodperc, a maximális érték pedig 8 perc

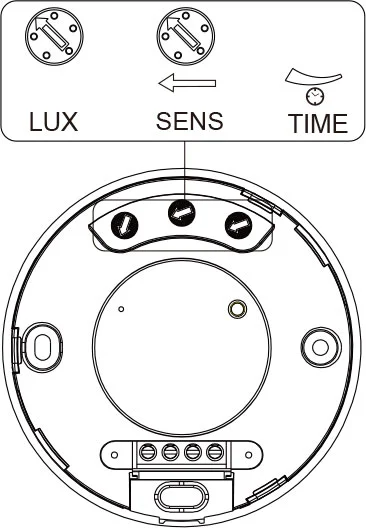

(1) Világítókontroll beállítás
Állítsa be a munkavilágot. Forduljon az óramutató járásával megegyezően, hogy növelje, és fordítsa az óramutató járásával ellentétes irányba, hogy csökkentse. Amikor a Mini-hez fordul, akkor csak a 10LUX fénykontroll alatt fog működni, ha Max-ra fordul, akkor bármilyen fénykontroll működhet.
(2) Időbeállítás
Állítsa be a terhelés idő beállítását. Forduljon az óramutató járásával megegyező irányban, hogy növelje, és fordítsa az anticlock -os irányt, hogy csökkentse. Az idő beállítása körülbelül 8 perc, amikor Max -ra fordul, és az idő beállítása körülbelül 10 másodperc, amikor Min -re fordul.
(3) detektálási tartomány beállítása (érzékenység)
A detektálási távolság minimális, ha az óramutató járásával ellentétes irányba fordul az aljára, és maximum, ha az óramutató járásával megegyező irányban az aljára fordul.
A radarérzékelő célpont maximális tartománya az emberi test és az érzékelő közötti 6M egyenes távolság, és a detektálási tartomány 2-6 m.
Megjegyzés: Ha a fény automatikusan ki van kapcsolva, 1 másodpercig tart, amíg az érzékelő készen áll egy másik mozgás észlelésére, vagyis csak 1 másodperccel később észlelt jel lehet, hogy a fény automatikusan be van kapcsolva.
Elsősorban a késleltetési idő beállítására, a jel észlelt és a fény automatikus automatikus kiadásáig történő beállítására. Meghatározhatja a késleltetési időt gyakorlati igényének. De jobb, ha csökkentené az energiamegtakarítás kedvéért, mivel az infravörös érzékelőnek folyamatos érzékelése van, vagyis a késleltetési idő elteltével észlelt bármely mozgás újraindítja az időzítőt, és a fény csak akkor tart fenn, ha a detektálási tartományban van ember.

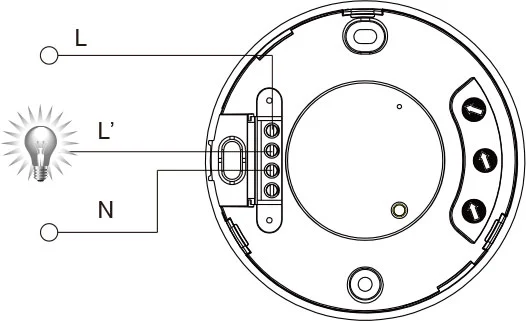

Csatlakozási vezeték-diagram
● Csatlakoztassa az n, l teljesítményt;
● Csatlakoztassa az n, l 'terhelést.

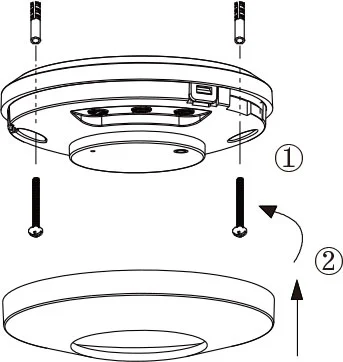

Telepítési utasítás
JEGYZET:
A kapcsoló kikapcsolójának telepítése előtt
Teszt
1. Forgassa el a lux gombot az óramutató járásával megegyezően a maximumig (nap). Forgassa el az Időgombot az óramutató járásával ellentétes irányban.
2. A bekapcsolás után, ha nem észlelnek folyamatos jelet, a szabályozott terhelés 10 másodperc és 8 perc elteltével nem működik.
3. Miután észlelték, a terhelés működik, és a jelzőfény be van kapcsolva. 10 másodperc és 8 perc elteltével, ha nem észlelnek folyamatos jelet, a jelzőfény nem működik. Ha 10 másodperc elteltével jelet észlelnek, akkor a terhelésnek meg kell kezdenie a működést, a jelzőfénynek fel kell világítania, és 5 másodperc és 8 perc elteltével abba kell hagynia a munkát. Ebben az időben nem észlelnek folyamatos jelet.
4. Forgassa el a Lux Knobot az óramutató járásával ellentétes irányban. Ha a tesztet 10 -es vagy annál magasabb szinten végzik, akkor a terhelésnek nem szabad működnie, miután az induktív terhelés nem működik; De ha az észlelési ablakot átlátszatlan objektummal (törülköző stb.) Takarja le, akkor a terhelés működni fog. Érzékelő jelek hiányában a terhelésnek 10 másodperc és 8 perc alatt le kell állítania a munkát.
Ez a kézikönyv ennek a terméknek a jelenlegi tartalmi programozására vonatkozik, a gyártó számára bármilyen változás és módosítás van értesítés nélkül!
Szigorúan tilos másolni a használati útmutató tartalmát más célokra a vállalat engedélye nélkül.
