PDLUX PD-V12 intelligens otthon 24,125 GHz-es mikrohullámú radar érzékelő modul Doppler érzékelő modul

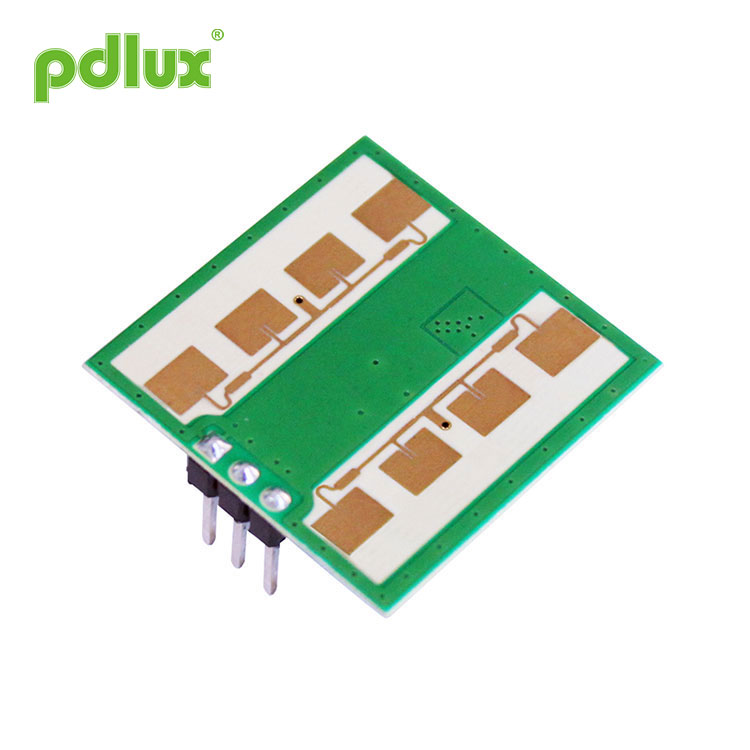

PDLUX PD-V12 Smart Home 24,125GHz mikrohullámú radar szenzor modul A Doppler érzékelő modul egy K-sávos, bi-statikus Doppler adó-vevő modul. Beépített rezonátor oszcillátor (CRO). Ez a PD-V12 modul lapos síkantennát alkalmaz, amely falra szerelhető. Javíthatja az elülső jel vételi képességét és csökkentheti a szélső vakterületét. Teljesítménye jobb, mint a piacon lévő érzékelők.
Modell:PDLUX PD-V12
Kérdés küldése
PDLUX PD-V12 intelligens otthon 24,125 GHz-es mikrohullámú radar érzékelő modul Doppler érzékelő modul
 |
Application of PDLUX PD-V12 intelligens otthon 24,125 GHz-es mikrohullámú radar érzékelő modul Doppler érzékelő modul - Intelligens kapcsoló - Fali kapcsoló - Betolakodók észlelése PDLUX PD-V12 intelligens otthon 24,125 GHz-es mikrohullámú radar érzékelő modul Doppler érzékelő modul is a K-Band Bi-Static Doppler transceiver modlue. It’s built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Ez a modul ideálisan alkalmas az automatikus világításkapcsolók foglaltságérzékelőjére. Használható mennyezetre szerelhető betolakodó detektorokhoz is. Az EN 300440-V2.1.1ã € EN 62479：2010, RED-2014/53 / EU irányelv szerint Az FCC 15.249. Része szerint Az EN 62321, ROHS irányelv - 2011/65 / EU, a REACH irányelv - 1907/2006 / EC szerint |
|
Paraméter |
Megjegyzések |
Min |
Typ |
Max |
Egységek |
|
Tápfeszültség |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
A jelenlegi felhasználás |
Icc |
20 |
35 |
38 |
mA |
|
Üzemmód |
A PWM által működtetve 3-15 mA-nél vezérelheti az üzemi áramot |
||||
|
Impulzus szélesség |
Tpulse |
10 |
μs |
||
|
Üzemi hőmérséklet |
Felül |
-30 ~ + 85 + 100 max.. ¼ |
℃ |
||
|
Tárolási hőmérséklet |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabil idő |
|
<5 |
EcSec |
||
|
Frekvencia beállítása |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Sugárzott teljesítmény (EIRP) |
Ajakbiggyesztés |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Tárolási környezeti páratartalom |
45% ~ 65% |
RH |
|||
FIGYELMEZTETÉS: A tényleges érzékelési tartomány az áramkör jelerősítésének erősítéséhez, a PCBA általános elrendezéséhez és az MCU küszöbéhez kapcsolódik.
1. megjegyzés: A sugárzott emissziót úgy tervezték, hogy megfeleljen az FCC és a CE szabályainak.
2. megjegyzés: A fogadott jelerősséget (RSS) a teljes 1 Way útvonalveszteségnél mérjük, 70dB.
3. megjegyzés: A zajfeszültségeket 10Hz és 100Hz között mérik a kimeneti porton, egy visszhangmentes kamrában.
4. megjegyzés: Impulzus működés
