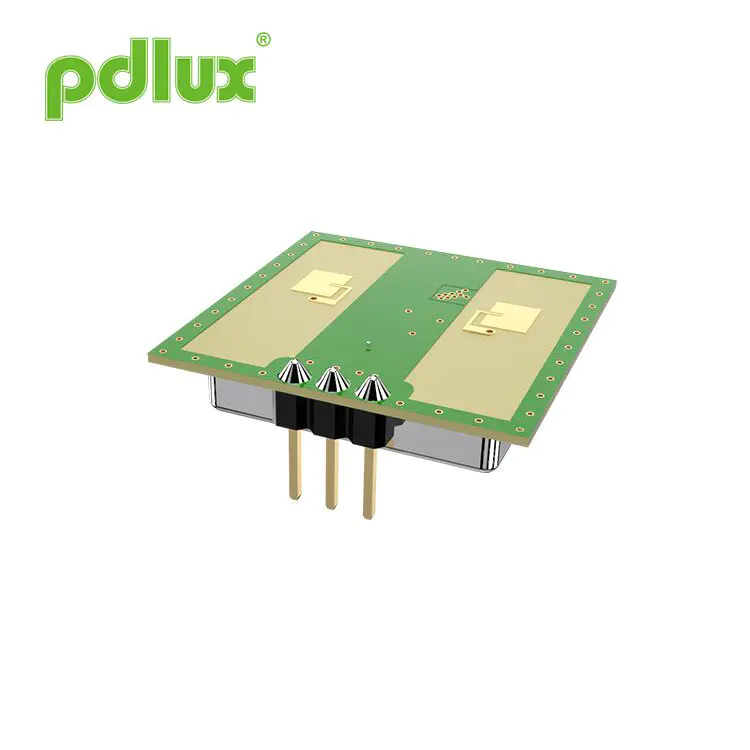

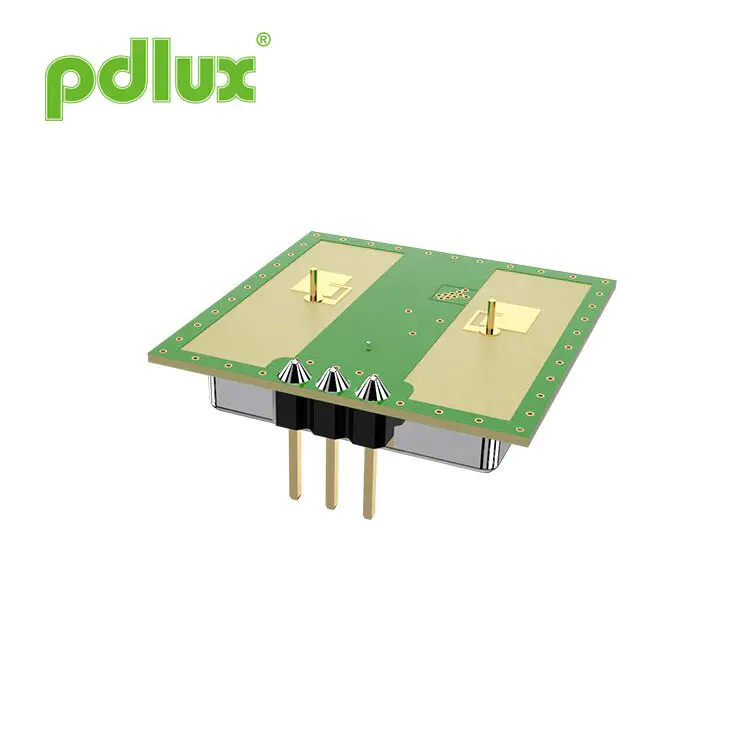

PDLUX PD-V12360A/B K-BAND nagyérzékenységű mozgásérzékelő az intelligens kapcsolóhoz és biztonsághoz
PDLUX PD-V12360A/B K-sávú nagyérzék-érzékenységű mozgásérzékelő az intelligens kapcsolóhoz és biztonsághoz egy szabadalmaztatott, nagy érzékenységű érzékelő, amelyet a PDLUX műszaki csoportja fejlesztett ki a K-BAND 360 fokos detektáláshoz. Ez magában foglalja a V12360A és a V12360B -t. Az A és B közötti teljesítménykülönbség a különböző észlelési sugarakban rejlik.
Modell:PD-V12360A/B
Kérdés küldése
PD-V12360A/B 24.125 GHz mikrohullámú mozgásérzékelő
Alkalmazás
.Intelligens kapcsoló
.Falfestés kapcsoló
.Betolakodó észlel

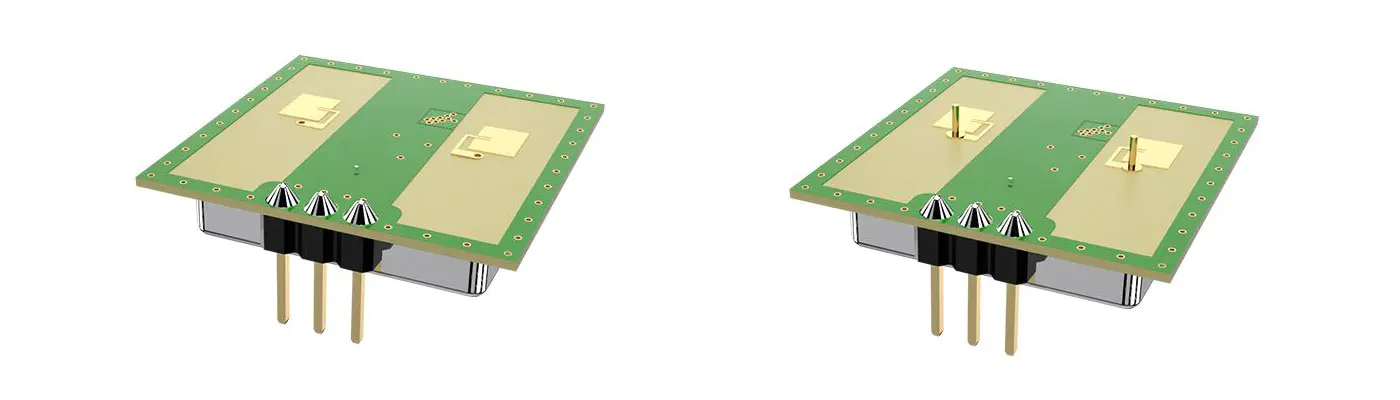

A A PDLUX műszaki csoportja a K-Band 360 fokos észleléshez. Ez a PDLUX PD-V12360A/B K-BAND nagyérzékenységű mozgási érzékelő a Smart Switch & Security számára magában foglalja a V12360A-t és V12360b. A teljesítménykülönbség A és B között a különböző észlelésben rejlik sugár. Ha alacsony magasságban van felszerelve, a V12360A észlelési szöge nagyobb a V12360b -ból. A V12360A 360 fokos kimutatási szöge 120 fok (Kérjük, olvassa el az alábbi ábra), amely felhasználható az 5 -nél kisebb magasságú termékek telepítésére méter. A V12360B 360 fokos kimutatási szöge 80 fok, amely használható 10 méternél kisebb magasságú termékek telepítéséhez. (Kérjük, olvassa el a következőket kép). Detektálási érzékenységének kiterjesztése a jel-zaj aránytól függ A felhasználó által tervezett amplifikációs áramkör és az MCU program algoritmusa. Az ilyen típusú analóg érzékelő széles és rugalmas alkalmazási tartománya miatt. Még mindig van széles körben használt.

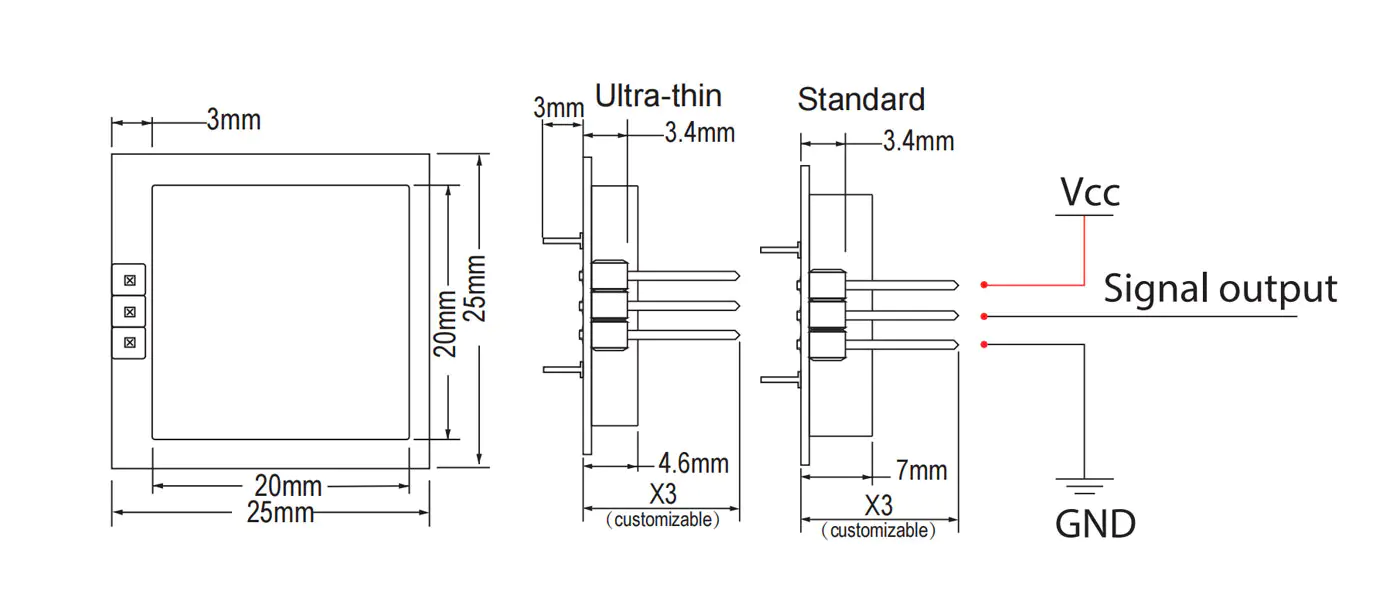

Termékek méret

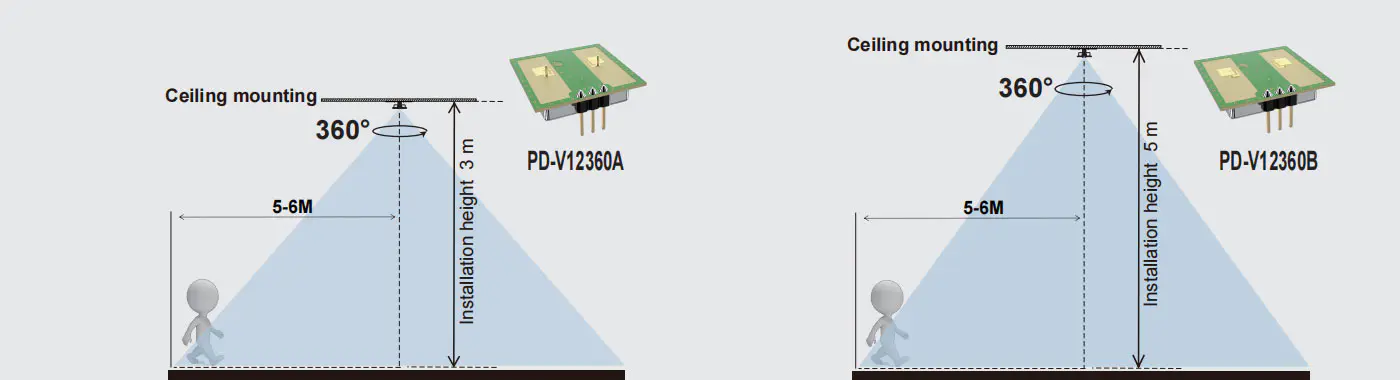

Észlelési tartomány
Műszaki paraméterek
| Paraméter | Jegyzet | Miniszterelnök | Tip | Maximum | Egységek |
| Tápfeszültség | VCC | 3.0 | 5.0 | 5.25 | V |
| Aktuális fogyasztás | Fellendülési | 20 | 35 | 38 | majom |
| Üzemi üzemmód | A PWM által üzemeltetett működési áramot 3-15 mA-nál vezérelheti | ||||
| Impulzus szélesség | Tpulse | 10 | μS | ||
| Üzemi hőmérséklet | Felső | -30 ~+85 | ℃ | ||
| Tárolási hőmérséklet | Tsstg | -10 | +60 | ℃ | |
| Stabil idő |
|
<5 | μsec | ||
| Zaj |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Frekvencia beállítás | f | 24.000 | 24.125 | 24.250 | GHz |
| Sugárzott teljesítmény (Authp) | Ajakbiggyesztés | <2,0 | <2,5 | <3.0 | MW |
| Tároló környezeti páratartalom | 45%~ 65% | Reviz | |||
Figyelem: A tényleges észlelési tartomány az áramkör jel amplifikációs nyereségéhez, a PCBA általános elrendezéséhez kapcsolódik és az MCU küszöbértéke.
1. megjegyzés: A sugárzott kibocsátások célja az FCC és a CE szabályok betartása.
2. megjegyzés: A vett jel szilárdságát (RSS) a teljes 1 -es útveszteség 70dB -nél mérik.
3. megjegyzés: A zajfeszültségeket 10 Hz -től 100 Hz -ig mérik a kimeneti porton, egy anechoikus kamrában. 4. megjegyzés: impulzus művelet
Különleges emlékeztető
Mivel az áramkör teljes vastagsága csak 0,52 mm. A túlzott oldalsó erő alkalmazása a csapokra a rézfólia eltörését okozhatja. Okozó Az érzékelő hibás működése.
