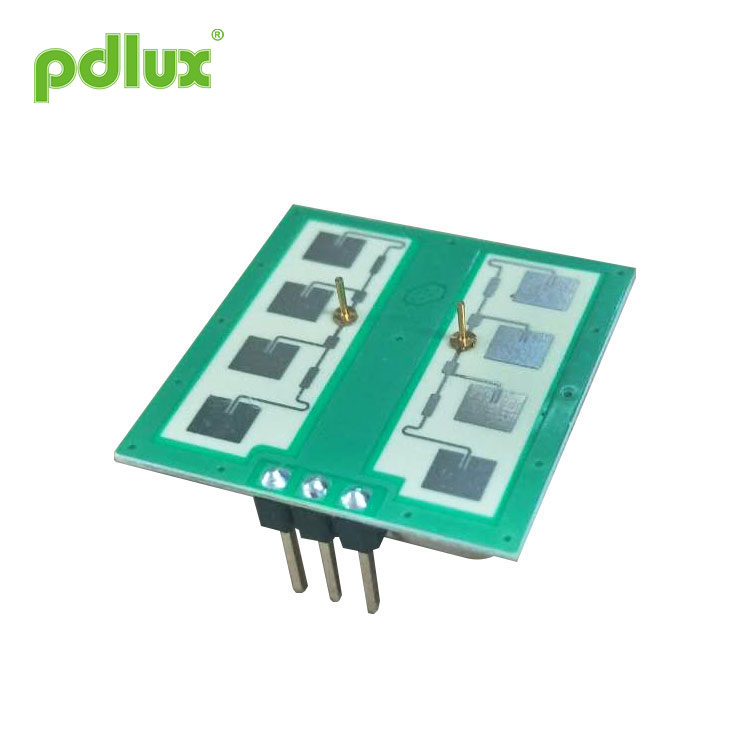

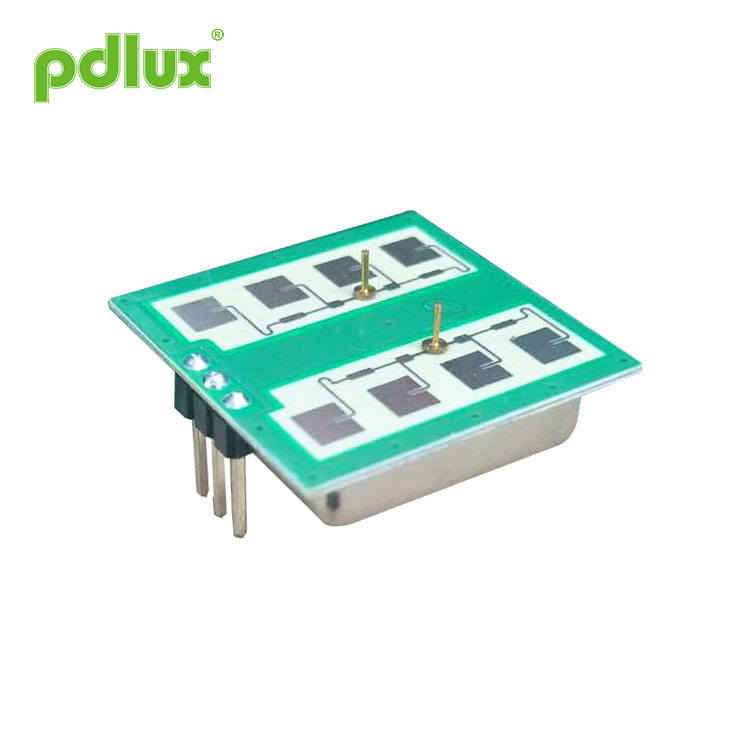

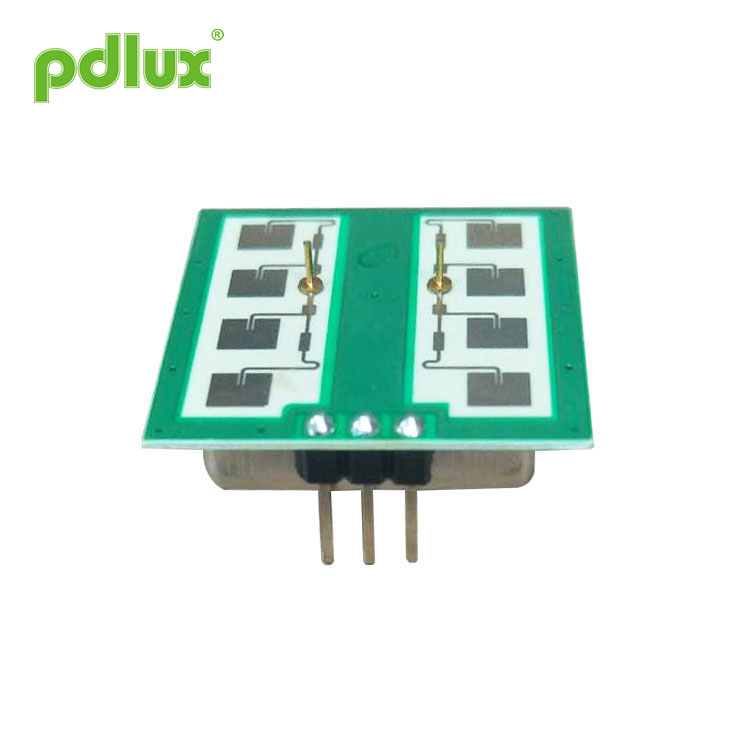

PDLUX PD-V21 HF Doppler detektor mikrohullámú modul 24,125GHz milliméteres hullám radar érzékelő
A PDLUX PD-V21 HF Doppler detektor mikrohullámú modul 24,125 GHz milliméteres hullámradar szenzor egy K-sávos, bi-statikus Doppler adó-vevő modul. Ez a beépített rezonátor oszcillátor (CRO). Ez a V21 modul lapos síkantennát vesz fel, megfelelő falra szereléshez. Javíthatja az elülső jel vételi képességét és csökkentheti a szélső vakterületét. Teljesítménye jobb, mint a piacon lévő érzékelők.
Modell:PDLUX PD-V21
Kérdés küldése
PDLUX PD-V21 HF Doppler detektor mikrohullámú modul 24,125GHz milliméteres hullám radar érzékelő
|
Application of PDLUX PD-V21 HF Doppler detektor mikrohullámú modul 24,125GHz milliméteres hullám radar érzékelő - Intelligens kapcsoló - Fali kapcsoló - Betolakodók észlelése PDLUX PD-V21 HF Doppler detektor mikrohullámú modul 24,125GHz milliméteres hullám radar érzékelő is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V21 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Ez a modul ideálisan alkalmas az automatikus világításkapcsolók foglaltságérzékelőjére. Használható mennyezetre szerelhető betolakodó detektorokhoz is. Az EN 300440-V2.1.1ã € EN 62479:2010 RED irányelv szerint - 2014/53 / EU Az FCC 15.249. Része szerint Az EN 62321, ROHS irányelv - 2011/65 / EU, a REACH irányelv - 1907/2006 / EC szerint |
Paraméter |
Megjegyzések |
Min |
Typ |
Max |
Egységek |
Tápfeszültség |
Vcc |
3.0 |
5.0 |
5.25 |
V |
A jelenlegi felhasználás |
Icc |
20 |
35 |
38 |
mA |
Üzemmód |
A PWM által működtetve 3-15 mA-nél vezérelheti az üzemi áramot |
||||
Impulzus szélesség |
Tpulse |
10 |
μs |
||
Üzemi hőmérséklet |
Felül |
-30 ~ + 85 + 100 max.. ¼ |
℃ |
||
Tárolási hőmérséklet |
Tstg |
-10 |
+60 |
℃ |
|
Stabil idő |
|
<5 |
EcSec |
||
Frekvencia beállítása |
f |
24.000 |
24.125 |
24.250 |
GHz |
Sugárzott teljesítmény (EIRP) |
Ajakbiggyesztés |
<2,0 |
<2,5 |
<3,0 |
mW |
Tárolási környezeti páratartalom |
45% ~ 65% |
RH |
FIGYELMEZTETÉS: A tényleges érzékelési tartomány az áramkör jelerősítésének erősítéséhez, a PCBA általános elrendezéséhez és az MCU küszöbéhez kapcsolódik.
1. megjegyzés: A sugárzott emissziót úgy tervezték, hogy megfeleljen az FCC szabályainak.
2. megjegyzés: A fogadott jelerősséget (RSS) a teljes 1 Way útvonalveszteségnél mérjük, 70dB.
3. megjegyzés: A zajfeszültségeket 10Hz és 100Hz között mérik a kimeneti porton, egy visszhangmentes kamrában.
4. megjegyzés: Impulzus működés
