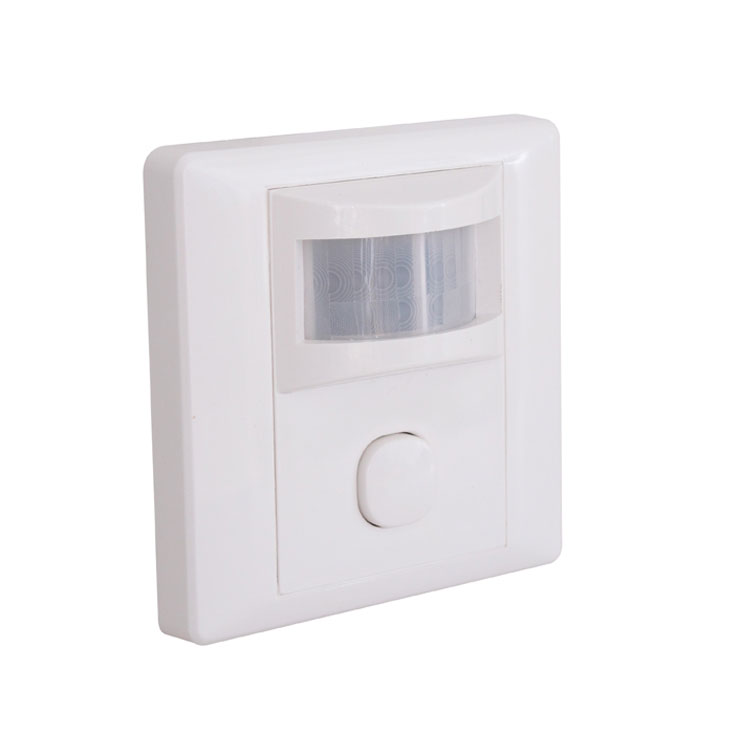

120 fokos érzékelési PIR mozgásérzékelő
Biztos lehet benne, hogy gyárunkból vásárol 120 fokos érzékelő PIR mozgásérzékelőt, és mi a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.
Modell:PD-PIR134B / PD-PIR134C
Kérdés küldése
Infravörös érzékelő PD-PIR134B / PD-PIR134C utasítás
Összegzés
A 120 fokos érzékelő PIR mozgásérzékelő egy új energiatakarékos kapcsoló, integrált áramkört és jó érzékenységű érzékelőt alkalmaz (az SMT-t alkalmazta). Összegyűjti az automatizmust, a kényelmet, a biztonságot, az energiatakarékosságot és a praktikus funkciókat. A széles érzékelési tartományt a fel és le, a bal és a jobb szervizmező alkotja. Az emberi mozgás infravörös sugarainak vételével működik. Az érzékelési mezőbe lépéskor azonnal elindíthatja a szabályozott terhelést. Automatikusan képes azonosítani éjjel-nappal. Felhasználási tartománya széles, rendelkezik a teljesítményjelző és az érzékelési jelzés funkcióival.
Műszaki adatok
Érzékelő információ
Funkció
Észlelési mező: Az észlelési mező fel és le, bal és jobb szervizmezőből áll. (Lásd a következő diagramot). De a mozgó orientációnak nagy kapcsolata van az érzékenységgel.
Beazonosítható éjjel-nappal: A fényszabályozás a fogyasztó kívánsága szerint állítható, „hold” állásban (perc) csak a 10LUX alatti fényszabályozásban működik; Nappal és éjszaka is működhet, ha „nap” állásba van állítva (max); Ami a beállítási mintát illeti, kérjük, olvassa el a tesztelési mintát;
Az időbeállítás folyamatosan hozzáadódik: Amikor az első indukció után megkapja a második indukciós jelet, akkor még egyszer kiszámolja az időt az első időbeállítás hátralévő részében. (beállított idő)
Az idő beállítása állítható: A fogyasztó kívánsága szerint állítható be. A minimális idő 8 s±3 mp. Maximum 7 perc±2 perc.
A kapcsoló: „Auto” állapot, amikor benyomja. „KI” állapot, amikor kinyomja.
A PD-PIR134C kétvezetékes bemeneti mintát használ, így telepítése kényelmesebb az eredeti kézi kapcsoló közvetlen cseréjével. Sok probléma eltávolítható, ha ki kell cserélni a kapcsolót és telepíteni kell az új vezetéket.
Telepítés
Kapcsolja ki az áramellátást.
Távolítsa el az érzékelő tábla felületét és a szöget.
Csatlakoztassa a tápfeszültséget és a terhelési vezetéket az érzékelővel a bekötési rajz szerint.
Az érzékelő a kiválasztott pozícióban van rögzítve.
Az áramellátást a táblafelület letakarása után kapcsolhatja be és tesztelheti.
Teszt
Forgassa el a vezérlőlámpa gombot az óramutató járásával ellentétes irányban a maximumra ("nap" állás), forgassa az óramutató járásával ellentétes kapcsolót minimumra.
Kapcsolja be a tápfeszültséget, a szabályozott terhelés 5-10 másodperc után működik, induktor nélküli jelek esetén a terhelésnek 5-30 másodpercen belül le kell állnia.
Az első megjelenése után 5–10 másodperc múlva tegye újra értelmessé. A terhelésnek működnie kell, és 5-15 másodpercen belül leáll.
Forgassa el a fényszabályozó gombot az óramutató járásával megegyező irányban minimumra, az induktor terhelése nem működhet, miután a terhelés leállt a 10LUX-ot meghaladó környezeti fényben, a terhelésnek működnie kell, ha az érzékelő ablakot letakarja egy átlátszatlan tárggyal (törülköző stb.). Ha nincs induktor jel, normális, hogy a terhelés 5-15 másodpercen belül leáll.
Valami probléma és megoldás
1. A terhelés nem működik:
a. ellenőrizze a teljesítményt és a terhelést.
b. Ha a funkciókapcsoló „auto” állapotban van.
c. Ha jó a terhelés.
d. Ellenőrizze, hogy a munkalámpa megfelel-e a fényvezérlőnek.
2. Az érzékenység gyenge:
a. Kérjük, ellenőrizze, hogy az érzékelési ablak eleje akadályozza-e a jelek vételét.
b. Kérjük, ellenőrizze a környezeti hőmérsékletet.
c. Ellenőrizze, hogy a jelforrás az észlelési mezőben van-e.
d. Kérjük, ellenőrizze a beépítési magasságot.
e. Ha a mozgás iránya megfelelő.
3. Az érzékelő nem tudja automatikusan lekapcsolni a terhelést:
a. Ha folyamatos érzékelőjel van az érzékelési mezőben.
b. Ha az idő beállítása a leghosszabb.
c. Ha a teljesítmény megfelel az utasításnak.
d. Ha a hőmérséklet megváltozik az érzékelő közelében. (klíma, központi fűtés stb.)
● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns konstrukciókra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
Összegzés
A 120 fokos érzékelő PIR mozgásérzékelő egy új energiatakarékos kapcsoló, integrált áramkört és jó érzékenységű érzékelőt alkalmaz (az SMT-t alkalmazta). Összegyűjti az automatizmust, a kényelmet, a biztonságot, az energiatakarékosságot és a praktikus funkciókat. A széles érzékelési tartományt a fel és le, a bal és a jobb szervizmező alkotja. Az emberi mozgás infravörös sugarainak vételével működik. Az érzékelési mezőbe lépéskor azonnal elindíthatja a szabályozott terhelést. Automatikusan képes azonosítani éjjel-nappal. Felhasználási tartománya széles, rendelkezik a teljesítményjelző és az érzékelési jelzés funkcióival.
Műszaki adatok
|
Áramforrás: 100-130V/AC 220-240V/AC Teljesítmény frekvencia: 50/60Hz Névleges teher: PD-PIR134B: 400 W Max. volfrám (100-130 V/AC) 100 W Max. fénycső (100-130 V/AC) 600 W Max. volfrám (220-240 V/AC) 150 W Max. fénycső (220-240 V/AC) PD-PIR134C: 100 W Max. volfrám (100-130 V/AC) 200 W Max. volfrám (220-240 V/AC) |
Fényszabályozás: <10LUX ~ 2000LUX (állítható) Időbeállítás: min:8mp±3sec max: 7 perc ± 2 perc (állítható) Érzékelési szög: 120° Érzékelési szög: 9 m Max. (<24°C) Üzemi hőmérséklet: -10°C~+40°C Üzemi páratartalom: <93%RH Beépítési magasság: 1m~1,6m Energiafogyasztás: 0,45 W (statikus 0,1 W) |
Érzékelő információ
Funkció
Észlelési mező: Az észlelési mező fel és le, bal és jobb szervizmezőből áll. (Lásd a következő diagramot). De a mozgó orientációnak nagy kapcsolata van az érzékenységgel.
Beazonosítható éjjel-nappal: A fényszabályozás a fogyasztó kívánsága szerint állítható, „hold” állásban (perc) csak a 10LUX alatti fényszabályozásban működik; Nappal és éjszaka is működhet, ha „nap” állásba van állítva (max); Ami a beállítási mintát illeti, kérjük, olvassa el a tesztelési mintát;
Az időbeállítás folyamatosan hozzáadódik: Amikor az első indukció után megkapja a második indukciós jelet, akkor még egyszer kiszámolja az időt az első időbeállítás hátralévő részében. (beállított idő)
Az idő beállítása állítható: A fogyasztó kívánsága szerint állítható be. A minimális idő 8 s±3 mp. Maximum 7 perc±2 perc.
A kapcsoló: „Auto” állapot, amikor benyomja. „KI” állapot, amikor kinyomja.
A PD-PIR134C kétvezetékes bemeneti mintát használ, így telepítése kényelmesebb az eredeti kézi kapcsoló közvetlen cseréjével. Sok probléma eltávolítható, ha ki kell cserélni a kapcsolót és telepíteni kell az új vezetéket.
Telepítés
Kapcsolja ki az áramellátást.
Távolítsa el az érzékelő tábla felületét és a szöget.
Csatlakoztassa a tápfeszültséget és a terhelési vezetéket az érzékelővel a bekötési rajz szerint.
Az érzékelő a kiválasztott pozícióban van rögzítve.
Az áramellátást a táblafelület letakarása után kapcsolhatja be és tesztelheti.
Teszt
Forgassa el a vezérlőlámpa gombot az óramutató járásával ellentétes irányban a maximumra ("nap" állás), forgassa az óramutató járásával ellentétes kapcsolót minimumra.
Kapcsolja be a tápfeszültséget, a szabályozott terhelés 5-10 másodperc után működik, induktor nélküli jelek esetén a terhelésnek 5-30 másodpercen belül le kell állnia.
Az első megjelenése után 5–10 másodperc múlva tegye újra értelmessé. A terhelésnek működnie kell, és 5-15 másodpercen belül leáll.
Forgassa el a fényszabályozó gombot az óramutató járásával megegyező irányban minimumra, az induktor terhelése nem működhet, miután a terhelés leállt a 10LUX-ot meghaladó környezeti fényben, a terhelésnek működnie kell, ha az érzékelő ablakot letakarja egy átlátszatlan tárggyal (törülköző stb.). Ha nincs induktor jel, normális, hogy a terhelés 5-15 másodpercen belül leáll.
|
Megjegyzések Villanyszerelő vagy tapasztalt ember telepítheti. A nyugtalansági objektumok nem tekinthetők telepítési alaplapnak. Az észlelési ablak előtt nincsenek akadályozó vagy nyugtalanító objektumok, amelyek érzékelést végeznének. Kerülje a hőmérséklet-változási zónák közeli telepítését, például: légkondicionáló, központi fűtés stb. Kérjük, ne nyissa ki a tokot a biztonsága érdekében, ha a beszerelés után megtalálja a rögzítőelemet. |
 |
Valami probléma és megoldás
1. A terhelés nem működik:
a. ellenőrizze a teljesítményt és a terhelést.
b. Ha a funkciókapcsoló „auto” állapotban van.
c. Ha jó a terhelés.
d. Ellenőrizze, hogy a munkalámpa megfelel-e a fényvezérlőnek.
2. Az érzékenység gyenge:
a. Kérjük, ellenőrizze, hogy az érzékelési ablak eleje akadályozza-e a jelek vételét.
b. Kérjük, ellenőrizze a környezeti hőmérsékletet.
c. Ellenőrizze, hogy a jelforrás az észlelési mezőben van-e.
d. Kérjük, ellenőrizze a beépítési magasságot.
e. Ha a mozgás iránya megfelelő.
3. Az érzékelő nem tudja automatikusan lekapcsolni a terhelést:
a. Ha folyamatos érzékelőjel van az érzékelési mezőben.
b. Ha az idő beállítása a leghosszabb.
c. Ha a teljesítmény megfelel az utasításnak.
d. Ha a hőmérséklet megváltozik az érzékelő közelében. (klíma, központi fűtés stb.)
● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns konstrukciókra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
