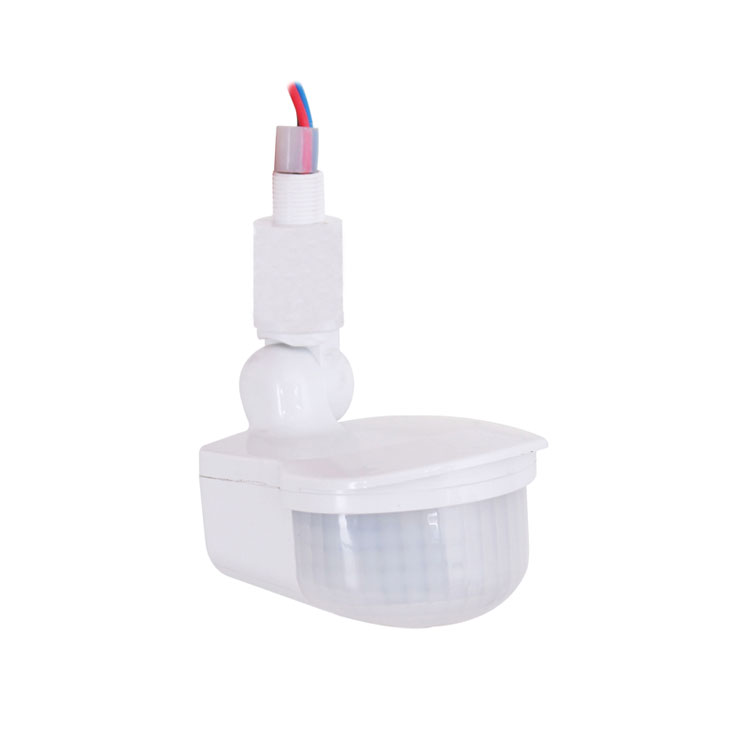

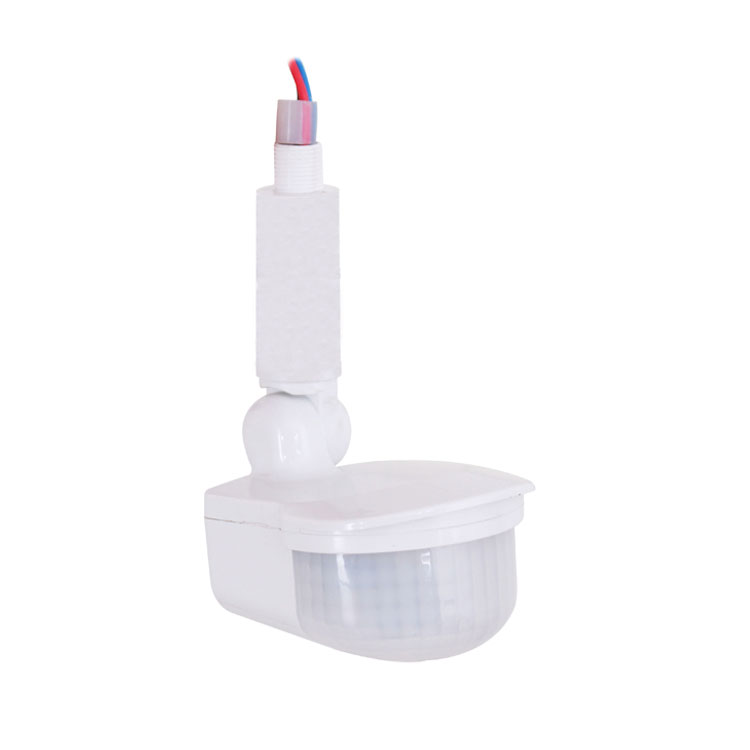

IP65 vízálló infravörös érzékelő

PD-PIR152 infravörös érzékelő utasításai

Összegzés

Az IP65 vízálló infravörös érzékelő egy PIR érzékelő kapcsoló, amely az embertől származó infravörös energiát vezérlőjel forrásként használja fel, és meghatározza a fény működésének szükségét, vagy sem, és automatikusan vezérli a fényt. Ha bejut az észlelésbe, elindítja a érzékelő működni, a fény bekapcsol; amikor az ember elhagyja az észlelést, és a beállítási idő eléri, a fény kialszik. Az IP65 vízálló infravörös érzékelő automatikusan érzékeli a környezeti fény megvilágítását, és beállíthatja és beállíthatja az értéket a ténynek megfelelően. Például a fény bekapcsol és akkor működik, amikor a környezeti fény megvilágítása beállítási érték alatt van, ha az IP65 vízálló infravörös érzékelő meghaladja a beállított értéket, a fény leáll. A fény addig világít, amíg az érzékelő késik. beindul. Miután észlelte az állandó jelet, az idő átfedésre kerül, és folyamatosan világít a fény. A.lt telepíthető beltéri, folyosói és középületekbe.

Specifikációk

A detektáló angyal hosszú normál termék, az észlelési távolság széles.

A lámpával az oszlopban

Funkció
> Éjjel és nappal azonosítani tudja: a fényvezérlés szabadon állítható, amikor működik. Működhet nappal és éjszaka is, ha a "nap" helyzetbe (max.) Állítják be, de a fényszabályozásban csak akkor működhet, ha kevesebb, mint 10 fénypont, ha a "hold" helyzetbe áll (perc) . A beállítási mintát illetően kérjük, olvassa el a tesztelési mintát.
> Az időkésleltetés folyamatosan hozzáadható: amikor az első után megkapta a második indukciós jelet, akkor az első késleltetési idő hátralévő részében még egyszer kiszámítja az időt. (Idő beállítása)
> Fényvezérlő potenciométer (LUX): az óramutató járásával megegyező irányba a gomb az érték csökkentéséhez; az óramutató járásával ellentétes irányba, a gomb növelésével.
> Időpotenciométer (TIME): az óramutató járásával megegyező irányba forgatja a gombot az érték növeléséhez, a maximális késleltetési idő 9 perc; az óramutató járásával ellentétes irányú forgatógomb értékének csökkentéséhez a minimális késleltetési idő 5 másodperc.
> Vaku funkció: amikor az érzékelő érzékeli a hasznos jelet, a jelzőfény villog; nincs hasznos jel észlelése, a jelzőfény nem villog.

Beállítási mód: potenciométer
Időkbe telhet az értékek beállítása, mire azok kielégítik az Ön igényeit.

(1) Időbeállítás

Meghatározható 5 másodperctől (teljesen az óramutató járásával ellentétes irányban) 9 percig (teljesen az óramutató járásával megegyező irányba). Az idő letelte előtt észlelt mozgások újraindítják az időzítőt. Javasoljuk, hogy válassza ki a legrövidebb időt az érzékelési tartomány beállításához és a sétateszt elvégzéséhez.

Az IP65 vízálló infravörös érzékelő elsősorban a késleltetési idő beállítására szolgál a jel észlelésétől és a fény automatikus bekapcsolásától a fény automatikus kikapcsolásáig. A késleltetési időt meghatározhatja gyakorlati igényeinek megfelelően. De inkább csökkentse a késleltetési időt az energiatakarékosság érdekében, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, vagyis a késleltetési idő letelte előtt észlelt mozgások újraindítják az időzítőt, és a fény folyamatosan világítani kezd csak akkor, ha az észlelési tartományban van ember.

(2) Fényvezérlés beállítása

A <10 ^ 2000 LUX tartományban határozható meg. A gomb teljesen óramutató járásával megegyező irányba történő elforgatása kb. 10 lux, a teljes óramutató járásával ellentétes irányban kb. 2000 lux. Az érzékelési zóna beállításakor és a járási teszt napfényben történő elvégzésénél a gombot teljesen az óramutató járásával megegyező irányba kell forgatnia.

Telepítés I. Csatlakoztassa a vonalat a megfelelő ábra szerint. N - kék L - barna L '- piros (legyen az infravörös érzékelőtől) csatlakoztassa a kéket és a barnát az erővel csatlakoztassa a kéket és a vöröset a terheléssel.
II. 1. Csavarja le a lámpa csatlakozódobozának fedelét. 2. Az érzékelő fel van szerelve a lámpára; 3. A bekötés kapcsolási rajzának megfelelően; 4. Csukja be a lámpa csatlakozódobozának fedelét, húzza meg a csavarokat.
Teszt 1. A telepítés után, az áramellátás bekapcsolása előtt fordítsa az időgombot (1) az óramutató járásával ellentétes irányba, az óramutató járásával ellentétes irányba forgassa a fényvezérlő gombot (2) a maximális értékre. 2. Kapcsolja be az áramellátást, a lámpa 30 másodperc után bekapcsolhat. Miután kikapcsol, 5 másodperc után legyen újra értelme. 3. Ha mindegyik jó állapotban van, az időbeállító gombbal a megvilágítási periódus tetszés szerint állítható, a fényvezérlő gombbal a környezeti fény állítható.

Megjegyzések
> Villanyszerelő vagy tapasztalt ember telepítheti.
> A nyugtalanság tárgyai nem tekinthetők a telepítés alapjának.
> Az észlelési ablak előtt nem lehetnek akadályozó vagy nyugtalanító objektumok, amelyek hatással vannak az észlelésre.
> Kerülje a telepítést a léghőmérséklet-változás zónák közelében: légkondicionálás, központi fűtés stb.
> Kérjük, hogy biztonsága érdekében ne nyissa ki a tokot, ha a felszerelés után megtalálja a csatlakozást.

Megjegyzés
1. Tartsa az érzékelőt arccal azon a területen, ahol az ember általában mozog.
2. Tartsa az érzékelőt arccal a környezeti fény helyzetében, hogy sokkal pontosabb megvilágítási beállítást érjen el.
3. Ha a jelet a késleltetésen belül ismét érzékeli, akkor az késleltetés meghaladja a hazugságot.
4.LUX gomb: a munkakörülmények fényereje .Amikor a gomb "+" kapcsolót jelent, azt jelenti, hogy egész nap észlelni tudja, amikor a "" kapcsolók csak akkor működnek, ha a fényerő <10 LUX alatt van.
5. IDŐ gombbal Ez az az időszak, amikor a fény lassan, semmilyen jelzés nélkül, fokozatosan felgyullad, amíg nem működik.

Valami probléma és megoldott módszer
> A terhelés nem működik:
a: Ellenőrizze az áramot és a terhelést.
b: Ha a terhelés jó.
c: Kérjük, ellenőrizze, hogy az üzemi fény megfelel-e a környezeti fénynek.

> Az érzékenység gyenge:
a: Kérjük, ellenőrizze, hogy az észlelési ablak előtt van-e akadálya a jelek vételének, b: Kérjük, ellenőrizze, hogy a környezeti hőmérséklet túl magas-e.
c: Kérjük, ellenőrizze, hogy a jelforrás szerepel-e az érzékelési mezőkben.
d: Ha a mozgásirány megfelelő.

> Az érzékelő nem tudja automatikusan bezárni a terhelést:
a: Ha az érzékelési mezőkben folyamatos jel van.
b: Ha az időhúzás a leghosszabbra van állítva.
c: Ha a teljesítmény megfelel az utasításnak.
d: Ha az érzékelő közelében változik a levegő hőmérséklete, például légkondicionáló vagy központi fűtés stb.



â € ¢ Kérjük, erősítse meg előzetes telepítéssel.
â € ¢ Biztonsági okokból a telepítés és leszerelés előtt kérjük, kapcsolja ki az áramot.
â € ¢ A nem rendeltetésszerű működésből eredő veszteségekért a gyártó nem vállal felelősséget.

Cégünk mindig a kiváló minőségű termékek gyártására összpontosít. Egyes helytelen műveletek vagy néhány alkatrész meghibásodása nem vezethet a termékek működéséhez. Ha a termékek érvénytelenek, vegye fel a kapcsolatot a gyártókkal vagy a kereskedőkkel. Ezt az utasítást a jelenlegi helyzetnek megfelelően teljesítik. A gyártó értesítést küld, ha vannak változások. A tartalom nem reprodukálható vagy másolható a gyártó engedélye nélkül.
