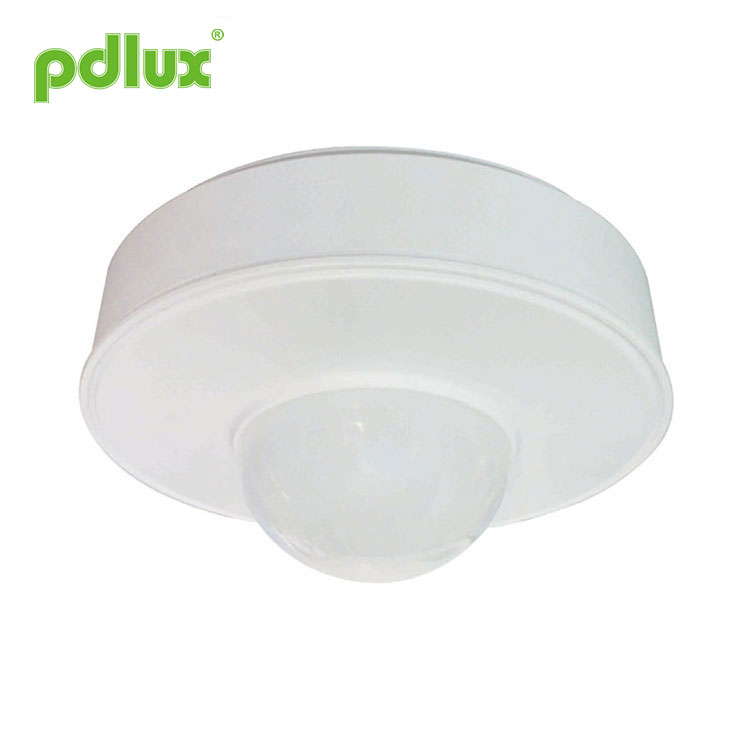

360 ° -os érzékelő infravörös érzékelő

Infravörös érzékelő 30N2

Termék méret

Összegzés

A 360 ° -os érzékelésű infravörös érzékelő egy teljesen új koncepció, amelynek kimeneti vezérlő szakasza teljesen el van választva az érzékelőtől. A doboz alja beköthető. Teljesen legyőzi a hagyományos vezetékcsatlakozások problémáját. Az érzékelő és vezérlő alkatrészek vezeték nélküli kapcsolódási technológiát használnak. Az érzékelő rész teljesen elkülönül a kimenet vezérlő részétől és rendkívül egyszerűen kezelhetőkezelhető és könnyen telepíthető. A rögzített termékhez csak kettőre van szükség. A csavarok megkönnyítik az érzékelő telepítését. A 360 ° -os érzékelésű infravörös érzékelő egy teljesen forradalmi kialakítás. Ez a szabadalmaztatott termékünk.

A 360 ° -os érzékelésű infravörös érzékelő digitális információfeldolgozó rendszert használ. A 30N2 tervezésének legegyszerűbb módja annak figyelembe vétele, hogy eltávolítja az érzékelő elülső keretét, és kiválasztja a megfelelő helyet az egyes cserélendő funkciókhoz.

A 360 ° -os érzékelésű infravörös érzékelő képes ellenállni a 100V-277V széles feszültségnek, és a világ bármely országában használható. Készenléti energiafogyasztás <0,5 W, erőteljes, kettős vezérlésű kimenetekkel, a nagy teljesítményű kimenetek képesek 2300 W-os terhelést, a második kimenet pedig 1000 W-os terhelést vezérelni. Van egy 0-10V fényerő-szabályozó port is a tompító fény fényerejének szabályozására. Beállíthatja a készenléti fényerő százalékos arányát. 30N2 Figyelembe véve a különböző felhasználók igényeit, fenntartottunk helyet a további bővítéshez. A felhasználók szívesen kérdeznek az Ön igényeiről. Mindig készen állunk a szükséges funkciók hozzáadására.

Kérjük, figyelmesen olvassa el a kézikönyv következő szakaszait a telepítéshez és a kezeléshez.

A 360 ° -os detektáló infravörös érzékelő specifikációi

Tápfeszültség: 100-277V, 50 / 60Hz
Fő vezérlés:
Teljesítmény: 2300W / 230V Max 3000W / 230V
Kiegészítő vezérlés:
Teljesítmény: 1000W / 230V Max 1200W / 230V
Fényerő-szabályozás: 0-10V 50mA
Késleltetés: 10 mp-20 perc (állítható)
Érzékelési távolság: 2-16 m (sugarak) / 22 ° C. (Állítható)
Készenléti idő: kikapcsolt / 10 perc / 20 perc / állandó fény
Készenléti fényerő: 5%, 10%, 20%, 30%
Optikai vezérlés Világítás: <10LUX ~ 2000LUX (állítható)
Detektálási szög: 360 °
Szerelési magasság: 2,5-4,5 m
Üzemi hőmérséklet: -10 - + 40 ° C
A szonda mozgási sebessége: 0,6-1,5 m / s
relatív páratartalom: <93% relatív páratartalom
Statikus energiafogyasztás: 0,5 W

Funkcióbeállítások leírása

1. Érzékenységbeállító gomb:
Az érzékenység beállító gomb felelős a rendszer érzékelési érzékenységének kezeléséért. A felhasználó szükség szerint kiválaszthatja a gomb helyzetét, hogy igazodjon a kívánt érzékelési tartományhoz. Általánosságban elmondható, hogy az érzékenység éppen elég ahhoz, hogy érzékelje az érzékelőt az érzékelési tartományon belül, nem túl nagy, mert túl nagy a helytelen működésre hajlamos. Állítsa be az érzékenységet a környezeti hőmérséklet kellő figyelembevételével. Minél magasabb a környezeti hőmérséklet, annál alacsonyabb az érzékelési érzékenység. A gyártó azt javasolja, hogy a 22 ° C és 24 ° C közötti környezeti hőmérsékletet használják referenciaként az érzékenység beállító gomb helyzetének kiválasztásához.

2. Késleltetési beállító gomb:
A késleltetés beállító gombja felelős a betöltési idő kezeléséért, miután az érzékelő elindította a munkát.
A gomb az óramutató járásával megegyező irányba állítható 10 másodperc és 20 perc közötti késleltetési időre. A felhasználó az igényeknek megfelelően kiválasztja a gomb megfelelő helyzetét.

3.LUX beállító gomb:
A rendszer a LUX beállítógombot használja a környezeti megvilágítás észlelésére, és érzékelni kell az érzékelő állapotválasztását, amelyben a felhasználó a környezeti fényerőt választja. Amikor a gomb az óramutató járásával ellentétes irányban halad lefelé, az érzékelő csak akkor léphet be az indukcióba, ha a beépített helyzet fényereje alacsonyabb, mint 10LUX, vagyis az érzékelő csak éjszaka sötét órákban működhet. Minél magasabb a LUX érték, annál erősebb a környező fényerő. A felhasználók saját igényeiknek megfelelően állíthatják be a megfelelő helyet.

4. D-TIME beállító gomb:
A D-TIME gomb felelős az érzékelő készenléti fényerejének beállításáért. A gombbal az óramutató járásával megegyező irányban 4 sebességfokozat állítható be. A felhasználók saját igényeiknek megfelelően állíthatják be a megfelelő helyet.

5. DIM beállító gomb:
A DIM gomb felelős a készenléti fényerő beállításainak kezeléséért. A gombbal az óramutató járásával megegyező irányban 4 fényerő-szint állítható be. A felhasználók saját igényeiknek megfelelően állíthatják be a megfelelő helyet.

Indukciós információk

Termék tesztelése

Manuálisan beállíthatja a munka késleltetését, érzékenységét, a fényvezérlés értékeit, a D-TIME és a DIM (további információkért: a gomb beállításai); Nagyon kényelmes használni. Érzékelő szívó felső szerelési magassága 2,5 ~ 4,5 m (telepítési részletek: telepítési utasítások) ), és a kábelezést a kapcsolási rajz szerint. Kapcsolja be az áramellátást, kb. 1 perccel az érzékelő után, stabil állapotba. Itt állítsa a késleltetési időt a minimumra, és állítsa be a fényvezérlés értékét a napra tesztelés céljából. Ha befejezte az összes tesztet, az Ön igényeinek megfelelően beállíthatja az időkésleltetést, a fényvezérlés értékét és az érzékenység beállításait, és a telepítés befejeződött.

Paraméter beállítása: potenciométer

A következő beállítások többszörös módosítást igényelhetnek, hogy megfeleljenek az Ön igényeinek.

(1) Fényvezérlés beállítása A munka megvilágítási értéke beállítható <10-2000LUX tartományban. Négy fokozat optikai vezérlési értéke: 1: <10LUX 2: <200LUX 3: <400LUX 4: nappali A működési megvilágítási érték körülbelül 10 LUX, ha az óramutató járásával ellentétes irányban elfordul a végén, a működési megvilágítás értéke pedig kb.

(2) Késleltetési beállítás A négy sebességfokozat késleltetési ideje: 1: 10s 2: 1min 3: 6min 4: 20min Az óramutató járásával megegyező irányban növekszik, míg az óramutató járásával ellentétes irányban csökken. A maximális beállításnál a késleltetési idő 20 perc. Minimálisra állítva a késleltetési idő 10 másodperc. Azt javasoljáka legrövidebb időt kell választani az érzékelési tartomány vagy a gyalogteszt beállításakor.

Megjegyzés: Miután a lámpák kialudtak, csaknem 4 másodpercet vesz igénybe, amíg újra érzékeli. A lámpa csak akkor világít, ha a jelet ekkor érzékeli.

A késleltetés helyes használata: Az érzékelő késleltetési idejének beállítására szolgál, hogy érzékelje a fényt, miután a test elmozdul és felgyullad az automatikus tűzjelző lámpán. A felhasználók a tényleges követelményeknek megfelelően tudnak beállítani. Mivel az infravörös indukciós termékek folyamatos érzékeléssel rendelkeznek röviden, az érzékelő működése az indukció vége előtti késleltetési idő alatt, a rendszer újra időzítésre kerül, mindaddig, amíg a tevékenységek észlelési tartományában lévő személy nem alszik ki. Ezért ajánlott hogy a felhasználók megpróbálják beállítani a késleltetési időt az energiatakarékosság elérése érdekében.

(3) Érzékelési távolság beállítása (érzékenység) Négy érzékelési tartomány: 1: 2m 2: 8m 3: 10m 4: 16m A gomb óramutató járásával megegyező irányba történő beállításakor az érzékelési távolság nő, és az érzékelési távolság csökken, ha a gombot az óramutató járásával ellentétes irányba állítják. Az érzékelési távolság minimális (közel 2 méteres sugár), ha az óramutató járásával megegyező irányban forgás van a végén, és a maximális érzékelési távolság (csaknem 16 méter sugarú).

Figyelem: a termék használatakor állítsa be a termék érzékenységét a megfelelő helyzetbe, ne állítsa a maximális érzékenységet a szélindító függönyök által okozott helytelen működés elkerülése érdekében,
levelek, apró állatok, elektromos hálózat és elektromos berendezések, amelyek a termék nem megfelelő működését okozhatják. Amikor kiderül, hogy a termék nem működik megfelelően, a felhasználó megpróbálhatja megfelelően csökkenteni az érzékenységet a teszt elvégzése előtt. A termék üzembe helyezése előtt vagy közben, ha a funkcionális tesztet elvégzik, a személyzetnek el kell hagynia a termék érzékelő területét, és nem kell járnia, hogy megakadályozza az érzékelő folyamatos munkáját az emberi mozgás miatt.

(4) D-TIME beállítás A négy sebességfokozat készenléti ideje: 1: kikapcsolt 2: 10 perc 3: 20 perc 4. Automatikus félfényes éjszaka A gomb jobbra állításakor a készenléti idő megnő; Állítsa a gombot az óramutató járásával ellentétes irányba a készenléti idő csökkentése érdekében.

Megjegyzés: ha a fényszabályozási érték> 200LUX, a termék kilép a félfényes módból.

(5) DIM beállítás A négyes készenléti fokozat fényereje: 1: 5% Fényerő 2: 10% Fényerő 3: 20% Fényerő 4: 30% Fényerő Ha a gombot az óramutató járásával megegyező irányba állítja, a készenléti fényerő növekszik; amikor a gombot az óramutató járásával ellentétes irányba állítják, a készenléti fényerő csökken.

A 15 gombos távvezérlő kiválasztásakorvezérlő, kérjük, olvassa el aalábbi utasításokat találfunkciókat. Funkciók: ON-ON mód, ON módban, az érzékelő LED-jelzője másodpercenként villog, a csatlakoztatott terhelés 6 órán át működik, majd automatikusan AUTO módba kapcsol.

AUTO-auto-érzékelő mód: Jel észlelésekor az érzékelő LED-jelzője egyszer villog.

UNLOCK - nyomja meg az UNLOCK gombot és kezdje el a beállítást. Ha nem végez semmilyen beállítást, a rendszer 2 perc múlva zárolódik, vagyis nem módosíthatja a beállításokat. Ha elvégzi a beállításokat, a rendszer az utolsó beállítás után 5 másodperccel zárolva van, vagyis nem módosíthatja a beállításokat.

SENS - beállítható érzékenység, MIN, 6m, 8m, MAX választható.
TIME --- beállított késleltetés, 10, 2, 6, 20 és 20 választható.
LUX ---- beállított munkalámpa, 10,50,150,2000ïLUXï¼ választható.

A fentiek kiválasztása után nyomja meg az OK vagy a SEND gombot a beállítások elindításához, és az érzékelő a vezérlő beállításaként működik.

MEGJEGYZÉS: a vezérlő CMOS-ban van, amely megjegyzi az összes érvényes beállítást!

Kapcsolat

A telepítés a mellékelt kapcsolási rajz alapján történik.

R port vezérlés: Az L / N bármely pontját egyszer megérintheti, hogy bekapcsolja a fő vezérlő relét és a késleltetési időn belül bezárja. Telepítés (1) A tápellátást a telepítés előtt meg kell szakítani; (2) Forgassa el a felső fedelet az óramutató járásával ellentétes irányba és távolítsa el; (3) Szerelje be az alsó fedelet és csavarozza be (például â ‘¢); (4) Csatlakoztassa a tápvezetéket és a terhelővezetéket az áramellátás termináljához a kapcsolási rajz szerint; (5) Igazítsa az alsó fedelet, az óramutató járásával megegyező irányba fordítva húzza meg a felső fedelet (például â ‘£), és a telepítés befejeződött.

Telepítés Attention

Kérjen meg egy villanyszerelőt vagy egy megfelelő tapasztalattal rendelkező személyt a telepítésről
Ne használjon illékony tárgyakat rögzítő aljzatokként.
Az észlelési ablak előtt nem lehetnek akadályok, megállás nélkül mozgó tárgyak, amelyek befolyásolhatják annak észlelését.
Ne telepítse olyan területekre, ahol a légáramlás jelentősen megváltozott; Ilyenek például: Légkondicionálás, fűtőventilátor ›
Ha a telepítés után az érzékelő hibásnak bizonyul, az Ön biztonsága érdekében kérjük, ne nyissa ki engedély nélkül az érzékelő házát.

Remark：

Telepítse a szondát arra a területre, amelyen az emberek gyakran áthaladnak a telepítéskor
Mozgassa a szondát a környezeti fényforrás irányába a pontosabb megvilágítási beállítások érdekében
Ismét észlelje a jelet az indukciós késleltetési időn belül, és a késleltetési idő egymásra kerül

Fényvezérelt LUX gomb: a munkakörnyezet megvilágítására utal; Ha a gomb az óramutató járásával megegyező irányban van, az egész nap induktív állapotban van; Ha a gomb az óramutató járásával ellentétes irányban van a végéig, akkor a megvilágítás <10LUX, hogy belépjen az induktív állapotba.
Késleltetési idő gomb: arra utal, hogy a lámpa az induktív jelet a fény után fogadja, a későbbi indukciós jel nélkül, a lámpa működési fokozatának értéke

Valami probléma és megoldott módszer

A terhelés nem működik
a. Ellenőrizze, hogy az áramellátás és a terhelés megfelelő-e.
b. A terhelés ép ›
c. Ellenőrizze, hogy az érzékelő által beállított üzemi megvilágítás összhangban van-e a környezeti megvilágítással.

Alacsony érzékenység
a. Ellenőrizze, hogy vannak-e olyan akadályok a szondaablak előtt, amelyek befolyásolják az érzékelő vételi jelét?
b. Ellenőrizze, hogy az érzékelő által használt környezeti hőmérséklet túl magas-e.
c. Ellenőrizze, hogy az induktív jelforrás az érzékelő észlelési területén van-e.
d. Ellenőrizze, hogy a beépítési magasság nem haladja-e meg az ebben a kézikönyvben megadott határokat.

Az érzékelő nem kapcsolja ki automatikusan a terhelést
a. Van-e folyamatos érzékelő jel az érzékelési területen?
b. Az érzékelő munka késleltetésének beállítása a Max
c. Hogy a használt tápegység megfelel-e a használati utasítás követelményeinek?
d. Ha az érzékelő közelében jelentős hőmérséklet-változások vannak, például légkondicionáló, fűtőberendezés és egyéb berendezések.
e. A mozgásirány helyes-e.

Ez a kézikönyv a termék programozásának tartalmához egy időben. Nem veszünk észre frissítéseket.
A használati útmutató tartalma szigorúan tilos a cég engedélye nélkül bármilyen más célból történő másoláshoz.
