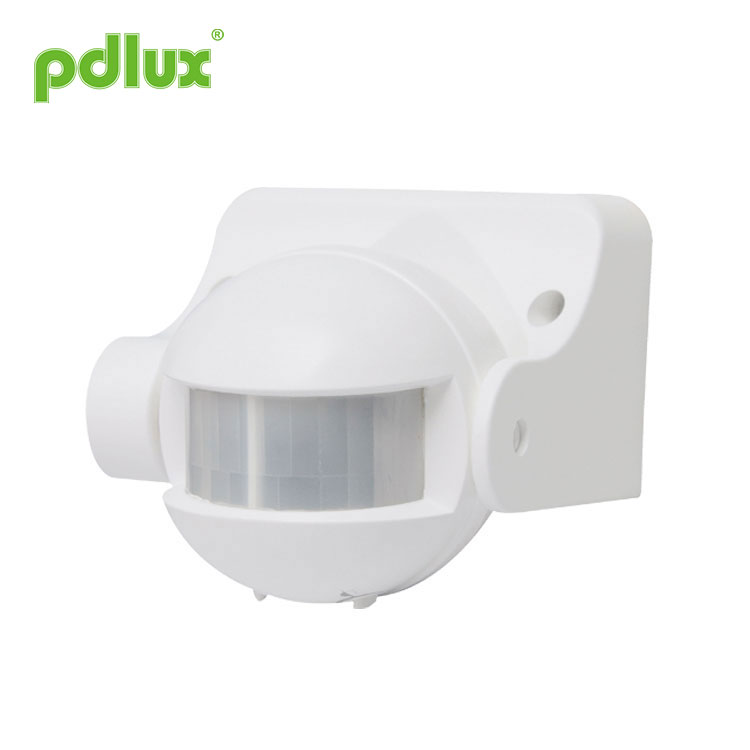

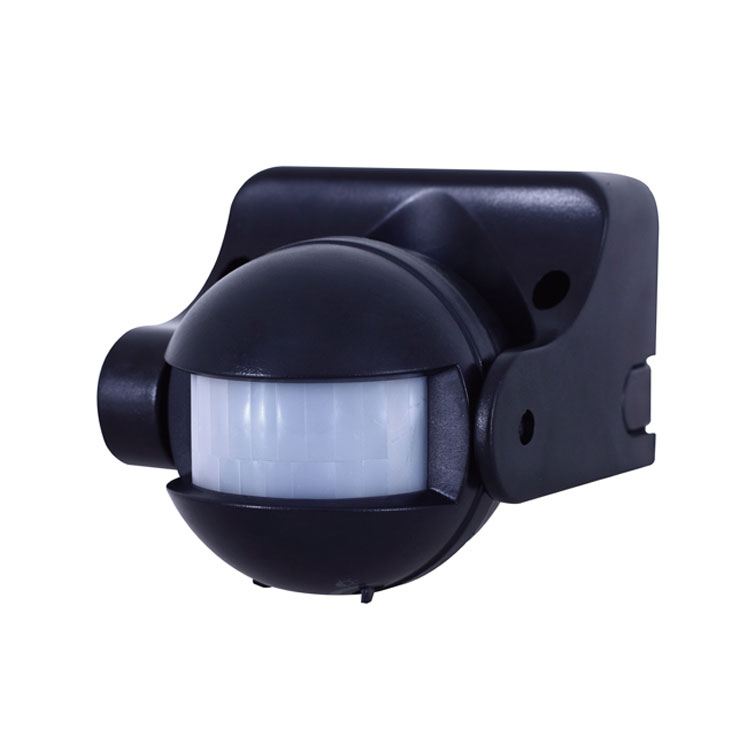

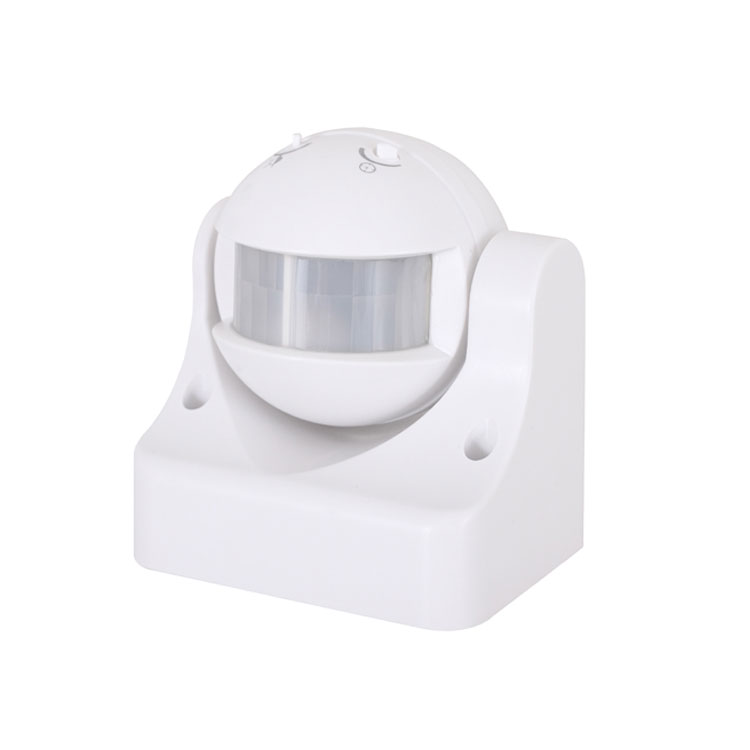

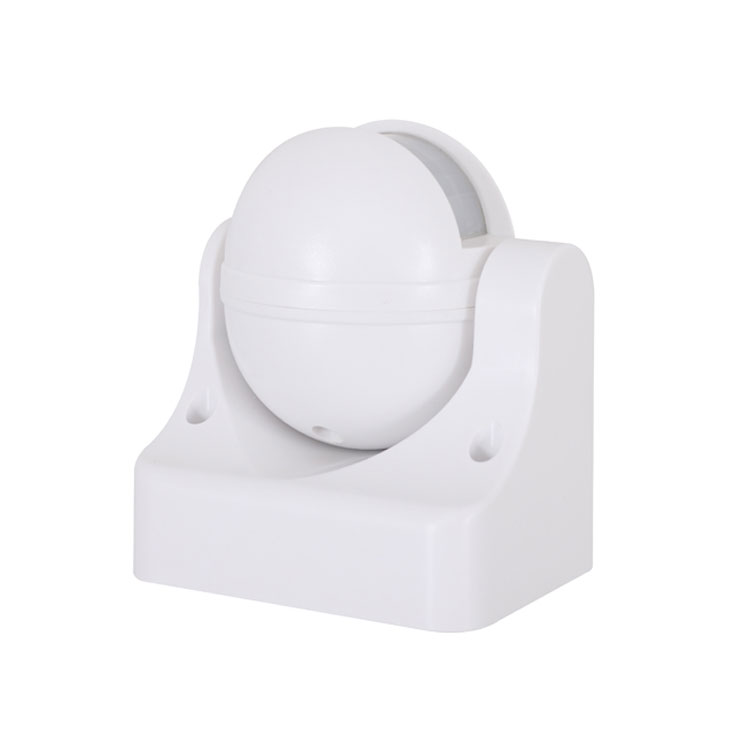

IP44 vízálló infravörös érzékelő

PD-PIR109-Z infravörös mozgásérzékelő utasításai

Összegzés

Az IP44 vízálló infravörös érzékelő egy fejlett digitális vezérlésű infravörös piroelektromos intelligens érzékelő termék. Az MCU segítségével pontosan kiszámítja a kapcsolási információkat, és pontosan szabályozza a bekapcsolandó relét a szinusz hullám nulla pontján, így minden egyes terhelés bekapcsol. A szinusz hullám nulla pontján elkerülik a szinusz hullám nagyfeszültségének bekapcsolásakor a hagyományos vezérlési mód okozta bekapcsolási áram problémát, különösen a nagy kapacitású kondenzátor által a nagy áram hatására keletkező nagy áramerősség-relét. feszültség terhelés alatt.

A jelenlegi elektromos terhelések diverzifikációja miatt különösen a LED-es lámpák, az energiatakarékos lámpák és a fénycsövek kondenzátorai különböző kapacitással rendelkeznek. Ez a váltók katasztrófája. Néha egy 50 W-os LED-es lámpa 80 és 120 A közötti túlfeszültségeket képes létrehozni. A 10A rendes relé csak a beáramló áram háromszorosát képes ellenállni, és valószínű, hogy a relé néhány nap vagy többször megszakad. Éppen ezért a piacon lévő hagyományos érzékelők rövid élettartammal és kis terhelési árammal rendelkeznek.

Ennek a problémának a kiküszöbölése érdekében az IP44 vízálló infravörös érzékelő fejlett digitális precíziós számítást alkalmaz a terhelés bekapcsolására, amikor a szinusz hullám nulla potenciállal rendelkezik, ezáltal megoldva a terhelés túlfeszültség áram problémáját, nagymértékben növelve a terhelhetőséget és meghosszabbítva a készülék élettartamát. termék A sorozatgyártás szenzor technológiájának legújabb vezérlési módja bármilyen terhelést könnyedén vezérelhet. Ez egy közepes és csúcskategóriás termék. Jóllehet a költségek növekednek a hagyományos változathoz képest, a termék megbízhatósága és élettartama jelentősen megnő. Ez a termék egyenlő a nyugalom, a nyugalom és a biztonság megválasztásával.

Az IP44 vízálló infravörös érzékelő kapcsoló tápellátású és kondenzátoros lépcsős változatú. A kapcsoló tápegység változata 100 V-277 V üzemi feszültséggel és készenléti energiafogyasztással <0,5 W. Elvileg a kapacitív lépcsőzetes változatnak csak egyetlen feszültsége lehet, a készenléti energiafogyasztás pedig> 0,7 W. A termék kiválasztásakor figyelembe kell vennie.

Specifikációk

> LUX beállítás:
A LUX a környezet megvilágítására utal. A LUX beállítógomb beállításával kiválaszthatja, hogy melyik megvilágításhoz szeretné az érzékelőt bekapcsolni az indukcióba. Válaszd ki a neked megfelelő szokást.
A 20LUX megoldás néhány lehetőségét meg kell világítani. Vannak, akik az 50LUX környezeti megvilágítást választják induktív megvilágításnak, és vannak, akik bármikor induktív megvilágítást választanak, mindaddig, amíg a LUX állítógombot maximálisan beállítják.

> Időbeállítás:
Az időbeállító gomb segítségével beállítható az idő, amikor az érzékelő érzékeli a fényt, és a felhasználó ésszerűen kiválaszthatja az indukció utáni késleltetési időt.

Az érzékelő információi

Telepítés és óvintézkedések

Az IP44 vízálló infravörös érzékelőt nagyon kényelmes felszerelni, a pontos telepítéshez válassza ki a megfelelő helyzetet, próbálja meg ne telepíteni az érzékelőt olyan helyre, ahol nagy a környezeti zavar; például légkondicionáló, hőforrás csatlakozó és egyéb helyek. Mivel ezek a helyzetek valószínűleg az érzékelőt nem megfelelően fogják felfogni, a telepítési helyzet kiválasztása és a tápkábel megfelelő csatlakoztatása után a tápkábel bekapcsolható.

1. Először állítsa a TIME értéket a minimumra, majd állítsa a LUX értéket a maximális értékre (nappali munkapozíció), és tesztelje az indukciót.

2. Ha az érzékelőt megvilágították a teszt során, senki nincs az érzékelő előtt. Meg kell várnia, amíg a lámpa kikapcsol, és az emberi test mozgása 3 másodperc múlva újra aktiválja. Ha mindig van valaki, aki középen mozgatja a lámpát, akkor az mindig világít és nem kapcsolható ki.

3. Miután a fenti előzetes teszt normális, kiválaszthatja a megfelelő LUX értéket és késleltetési időt.

Csatlakozás-vezeték diagram

L Brown N kék L 'Red kösse össze L és n az energiával; kösse össze L 'és n terheléssel.

1– € Kapcsolja ki az áramot;
2ã € lazítsa meg az alsó fedél csavarját, nyissa ki a vezeték furatát, vezesse át az elektromos vezetéket és töltse át az alsó fedelet;
3– € Rögzítse az alsó fedelet felfújt csavarral a kiválasztott helyzetre;
4ã € Csatlakoztassa a táp- és töltővezetéket a csatlakozóvezeték-oszlopba a csatlakozási vezeték-diagram szerint;
5ã € Helyezze az érzékelőt az alsó fedélre, szorosan csavarja be a csavart, majd villamosítsa fel és tesztelje.

Teszt

> Forgassa a fényvezérlő gombot az óramutató járásával megegyező irányba maximumra (SUN), forgassa az időgombot az óramutató járásával ellentétes irányba a minimumra;
> Kapcsolja be az áramellátást, és a jelző 30 másodpercig villog, és belép a működési állapotba;
> A terhelés első kialvása után 5 másodperc után legyen újra értelme, a terhelésnek működnie kell, és a jelzőlámpa piros. A terhelésnek 5 másodpercen belül le kell állnia;
> Fordítsa a LUX gombot minimálisra az óramutató járásával ellentétes irányba, ha azt teszteli, amikor a fényvezérlés meghaladja a 10LUX értéket, az indukciós terhelés nem működik, miután a teher leáll; a terhelésnek akkor kell működnie, ha átlátszatlan tárgyakkal (törülközővel stb.) borítja az érzékelő ablakot, rendszeres lenne, ha a terhelés 5 másodpercen belül működne indukciós jel nélkül.

Az IP44 vízálló infravörös érzékelő megjegyzése
> Villanyszerelőnek vagy tapasztalt személynek kell felszerelnie;
> Kerülje a nyugtalanság tárgyára történő telepítést;
> Az észlelési ablakok előtt ne legyenek akadályok és mozgó tárgyak az észlelés végrehajtásához;
> Kerülje a beépítését a léghőmérséklet-változás zónák, például légkondicionálás, központi fűtés stb. Közelében;
> Figyelembe véve az Ön biztonságát, kérjük, ne nyissa ki a fedelet, amikor a felszerelés után megtalálja a vonóhorgot;
> Ha különbség van az utasítás és a termék funkciója között, kérjük, helyezzen elsőbbséget a termék számára, és sajnálja, hogy nem tájékoztatta Önt külön.

Valami probléma és megoldott módszer
1ã € A terhelés nem működik:
a: Kérjük, ellenőrizze, hogy az áram és a terhelés csatlakoztatása megfelelő-e;
b: Kérjük, ellenőrizze, hogy a terhelés jó-e;
c: Kérjük, ellenőrizze, hogy az üzemi fénykészlet megfelel-e a fényvezérlésnek.

2ã € Az érzékenység gyenge:
a: Kérjük, ellenőrizze, hogy van-e akadálya az érzékelési ablak előtt a jel vételére;
b: Kérjük, ellenőrizze, hogy a környezeti hőmérséklet túl magas-e;
c: Kérjük, ellenőrizze, hogy az indukciós jelforrás szerepel-e az érzékelési mezőkben;
d: Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az utasításban feltüntetett magasságnak;
e: Kérjük, ellenőrizze, hogy a mozgásirány helyes-e.

Az érzékelő nem tudja automatikusan kikapcsolni a terhelést:
a: Kérjük, ellenőrizze, hogy van-e folyamatos jel az észlelési mezőben;
b: Kérjük, ellenőrizze, hogy az időbeállítás a leghosszabb-e;
c: Kérjük, ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak;
d: Kérjük, ellenőrizze, hogy az érzékelő közelében lévő hőmérséklet nyilvánvalóan megváltozik-e, például a légkondicionálás vagy a központi fűtés stb.



â € ¢ Kérjük, erősítse meg előzetes telepítéssel.
â € ¢ A telepítés és leszerelés előtt kérjük, szakítsa meg az áramellátást.
â € ¢ Győződjön meg arról, hogy biztonsági okokból megszakította az áramellátást.
• A nem megfelelő működés veszteségeket okozott, a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termékek minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikus alkatrész bizonyos valószínűséggel hatástalanná válik, ami némi gondot okoz. A tervezés során odafigyeltünk a redundáns kialakításokra, és a gondok elkerülése érdekében elfogadtuk a biztonsági kvótát.
Ez a kézikönyv a termék aktuális tartalmi programozására vonatkozik, a gyártó bármiféle változtatással és módosítással jár, értesítés nélkül!
Ezt az utasítást engedélyünk nélkül nem szabad más célból másolni.
