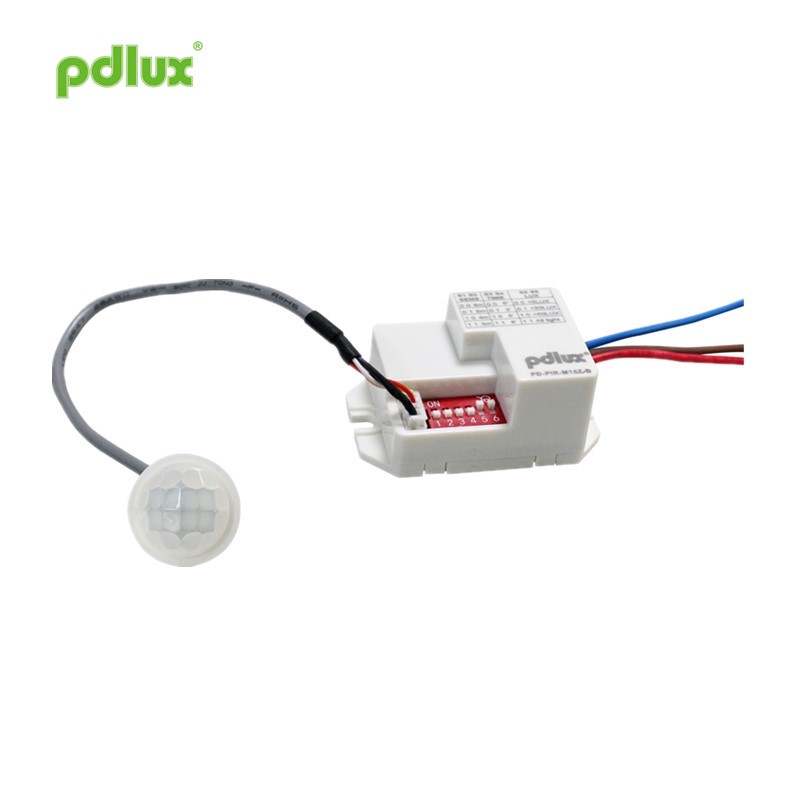

Zero Crossing Technology infravörös érzékelő

PD-PIR-M15Z-B infravörös érzékelő utasításai

Összegzés

A Zero Crossing Technology Infravörös érzékelő az infravörös érzékelő legújabb verziójának digitális technológiája. Használja az elakadásgátló SMD infravörös érzékelőt. A Finier lencsét érzékelő állapotjelzővel és fényérzékeny érzékelővel is ellátták. A Zero Crossing Technology infravörös érzékelő precíz digitális számítási szinuszos hullámú nullpont kapcsoló technológiát alkalmaz, amely erős impulzusáram-képességgel rendelkezik, és összehasonlíthatatlan a hagyományos termékekkel. Bármely más teherhez rögzíthető. A részletekért olvassa el az alábbi bevezetőt.

Funkció

A Zero Crossing Technology infravörös érzékelő specifikációi

Áramforrás: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
Minden terhelés: 1200 W Max. 220-240 VAC
600 W Max. 100-130 VAC
Túlfeszültség: 50A / 500μS
Detektálási szög: 100 °
Üzemi hőmérséklet: -20 ~ + 40 ° C
Munka páratartalom: â ‰ ¤93% RH

Az érzékelő információi

Alkalmazás

A Zero Crossing Technology infravörös érzékelő bármely termékkel használható, vagy telepíthető és használható önállóan is. Kétféle telepítési módszer létezik: fal és mennyezet.
Pl. Adjuk hozzá az érzékelőt az egyik normál világítástól az automatikus érzékelő lámpáig.

Csatlakozás-vezeték diagram 1. Csatlakoztassa a barna és a kék áramot; 2. Csatlakoztassa a pirosat és a kéket a terheléshez.

Figyelem
- A telepítőnek villanyszerelővel vagy megfelelő tapasztalattal kell rendelkeznie;
- Ne telepítse a gépet olyan helyekre, ahol közvetlen napfénynek lehet kitéve, ahol az áram és a hőmérséklet jelentősen megváltozik, mint például légkondicionálás vagy fűtés;
â— Ne válassza a lengő tárgyakat a telepítés alapjául;
- Az érzékelési tartomány előtt nem lehetnek akadályok vagy mozgó tárgyak, amelyek befolyásolhatják annak észlelését.
- Minél magasabb a környezeti hőmérséklet, annál alacsonyabb az érzékelő érzékenysége! A kézi névleges észlelési távolság az a távolság, amikor a környezeti hőmérséklet 22-24 ° C.
Gyárilag az érzékenységet 6 méterre állítják be.

Megjegyzés
1. Irányítsa az érzékelő lencserészét arra a helyre, ahol az emberi test általában mozog.
2. A lencse olyan helyzetben van, ahová a természetes fény eljut, így az objektív belsejében lévő fényérzékeny érzékelő jobban érzékeli a környezeti megvilágítást.
MEGJEGYZÉS: Az emberi test magassága más, a mozgás sebessége más, az érzékenysége is más. A mozgási sebesség 1,0-1,5 m / sec. Ha az ember mérete és mozgási sebessége megváltozik, akkor az észlelési távolság is változik.

FIGYELEM:
Az érzékelő termék első használatának megkezdésekor ügyelnie kell a következő elemekre:
1. Az első tápellátásnak 30 másodpercet kell várnia, maradjon távol attól a helytől, ahol az érzékelő észlelheti. Miután a fény automatikusan kikapcsolt, az emberi test belép az érzékelő érzékelési tartományába, és a normális mozgásirányba mozog. Az érzékelő képes érzékelni és ellenőrizni a terhelést, hogy elkezdjen dolgozni.
2. A LUX, a késleltetési idő és az érzékenység beállítási módszereivel kapcsolatban olvassa el az A, B és C diagramok tartalmát a működéshez.

A termék használatakor állítsa be az érzékenységet a megfelelő helyzetbe. Ne állítsa a maximális érzékenységet, hogy a termék hibás cselekedetek miatt ne működjön rendesen. A kicsi állatok mozgása és az elektromos hálózat zavarása a termék meghibásodását okozhatja.
Ha a termék nem működik megfelelően, próbáljon megfelelően csökkenteni az érzékenységet, majd tesztelje.

Ez a kézikönyv a termék programozásának tartalma, külön nem értesítjük Önt. Szigorúan tilos az üzemeltetési kézikönyv tartalmát más célokra másolni a vállalat engedélye nélkül.
