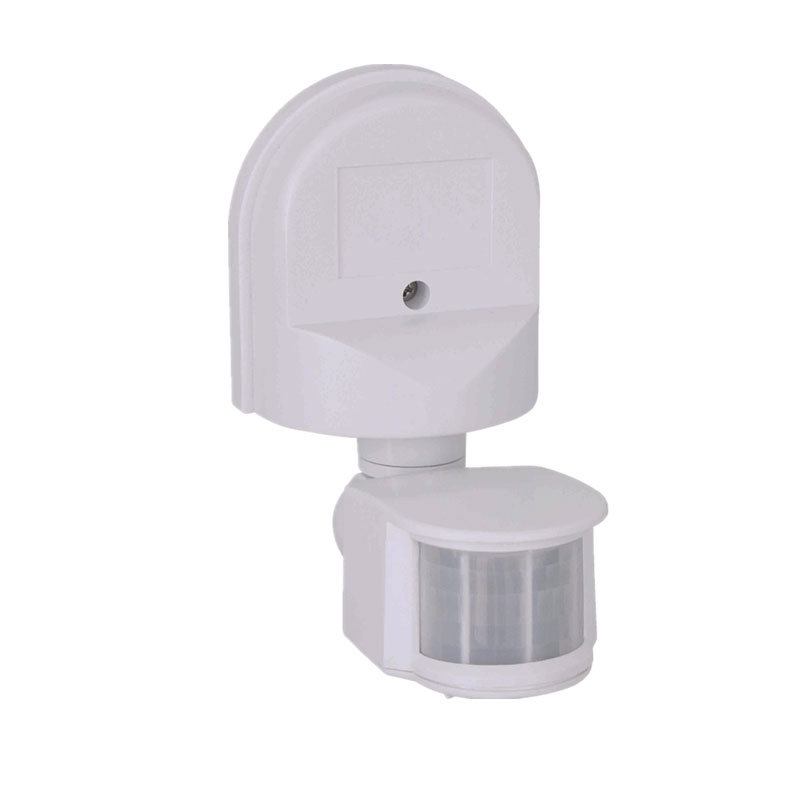

180 fokos mozgásérzékelő kapcsoló

Professzionális 180 fokos mozgásérzékelős kapcsológyártóként biztos lehet benne, hogy gyárunkból vásárol 180 fokos mozgásérzékelős kapcsolót, és mi a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.

Modell:PD-PIR132-Z

Kérdés küldése

PD-PIR132-Z infravörös érzékelő használati utasítás

Összegzés
Ez a 180 fokos mozgásérzékelős kapcsoló egy fejlett, digitálisan vezérelt infravörös piroelektromos intelligens érzékelő termék. Az MCU segítségével pontosan kiszámítja a kapcsoló információit, és pontosan vezérli a szinuszhullám nullapontjában bekapcsolandó relét, így minden terhelés be van kapcsolva. A szinuszhullám nullapontján elkerülhető a hagyományos vezérlési mód okozta bekapcsolási áramprobléma, amikor a szinuszhullámú magas feszültség be van kapcsolva, különösen a nagy kapacitású kondenzátor által generált nagyáramú kárrelé a magas feszültség hatására. terhelés alatti feszültség. Az áram elektromos terheléseinek diverzifikációja miatt különösen a LED-lámpák, az energiatakarékos lámpák és a fénycsövek mindegyike eltérő kapacitású kondenzátorral rendelkezik. Ez katasztrófa a relék számára. Néha egy 50 W-os LED-lámpa 80-120 A túlfeszültséget képes generálni. A 10A-es közönséges relé csak 3-szor bírja el a bekapcsolási áramot, és valószínű, hogy a relé néhány napon belül vagy többször elromlik. Ez az oka annak, hogy a piacon kapható hagyományos érzékelő rövid élettartammal és kis terhelési árammal rendelkezik.

A probléma megoldása érdekében ez a termék fejlett digitális precíziós számításokat alkalmaz, hogy bekapcsolja a terhelést, amikor a szinuszhullám nulla potenciálon van, így megoldja a terhelési túlfeszültség-problémát, nagymértékben növeli a terhelhetőséget és meghosszabbítja a termék élettartamát. A sorozatgyártású szenzortechnológia legújabb vezérlési módszere bármilyen terhelést könnyedén vezérel. Ez egy közepes és felső kategóriás termék. Bár a költségek magasabbak a hagyományos változathoz képest, a termék megbízhatósága és élettartama jelentősen megnő. Ez a termék egyenlő a nyugalom és a biztonság választásával.

Ennek a terméknek van kapcsolóüzemű tápegysége és kondenzátoros lecsökkentett változata. A kapcsolóüzemű változat üzemi feszültsége 100V-277V, készenléti fogyasztása pedig <0,5W. A kapacitív leléptetős változat elvileg csak egy feszültségű lehet, a készenléti fogyasztás >0,7W. Ezt figyelembe kell venni a termék kiválasztásakor.

Műszaki adatok

Áramforrás: 220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
Minden terhelés: 1200W max. (220-240 VAC)
800W max. (100-130 VAC)
Érzékelési tartomány: 12 m Max. (22℃) (állítható)
Érzékelési szög: 180°

Üzemi hőmérséklet: -10 ℃ - +40 ℃
Üzemi páratartalom: <93%RH
Időbeállítás: 10 mp-12 perc (állítható)
Fényszabályozás: ＜10LUX-2000LUX (állítható)
Érzékelési mozgási sebesség: 0,6-1,5 m/s
Beépítési magasság: 1,8m-2,5m

Funkció
LUX beállítás:
A LUX a környezet megvilágítására utal. A LUX beállító gomb beállításával kiválaszthatja, hogy az érzékelőt milyen fényerővel kívánja bevinni az indukcióba. Válassza ki az Önnek megfelelő szokást.
A 20LUX megoldás néhány opcióját meg kell világítani. Vannak, akik az 50LUX környezeti világítást választják induktív világításnak, mások pedig bármikor induktív világítást választanak, mindaddig, amíg a LUX beállító gombot a maximumra állítják.

Időbeállítás:
Az időbeállító gomb az érzékelő fényérzékelése utáni idő beállítására szolgál, és a felhasználó ésszerűen kiválaszthatja a késleltetési időt az indukció után.

Érzékelő beállítása:
Az érzékelési tartomány a helyi helynek megfelelően állítható.

A fényidő automatikusan hozzáadható. Ha valaki az érzékelési mezőben mozog, amikor a lámpa világít, akkor még egyszer ki tudja számítani az időt, és automatikusan késlelteti a fényidőt, miután az érzékelő ismét jeleket észlel.
Szerelhetőség változatos: beépíthető csatlakozó-vezetékdoboz, csatlakozó-torkolat, 1/2"-es spirális csatlakozó-kéz.

Érzékelő információ

Művelet

1) Érzékenység: forgassa el az „1” gombot az óramutató járásával megegyező irányba az érzékenység növeléséhez, az óramutató járásával ellentétes irányba az érzékenység csökkentéséhez.
2) Forgassa el a „2” gombot az óramutató járásával megegyező irányba a növeléséhez, az óramutató járásával ellentétes irányba a csökkentéséhez.
3) Fényszabályozás: forgassa el a „3” gombot, ez a termék különböző környezeti megvilágítás mellett is működhet. Forgassa az óramutató járásával megegyező irányba a növeléséhez és az óramutató járásával ellentétes irányba a csökkentéséhez. Minimálisra forgatva csak a fényszabályozás alatt működik kb. 10LUX, maximumra fordítva bármilyen fényszabályozást tud működni.

FIGYELEM:A termék használatakor állítsa be az érzékenységet a megfelelő pozícióba, kérjük, ne állítsa az érzékenységet a maximumra, hogy elkerülje a termék nem megfelelő működését a helytelen mozgás miatt. Mivel az érzékenység túl magas, könnyen észlelheti a helytelen mozgást szél fújja a leveleket és függönyöket, kis állatokat, valamint az elektromos hálózat és az elektromos berendezések zavarása miatti helytelen mozgást. Mindezek miatt a termék nem működik megfelelően!
Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

jegyzet
A beszerelést villanyszerelőnek vagy tapasztalt embernek kell elvégeznie.
Kerülje a nyugtalanító tárgyakra való felszerelését.
Az észlelési ablak előtt nem lehet akadály és mozgó tárgy, amely az észlelést eredményezi.
Kerülje a levegőhőmérséklet-változási zónák, például légkondicionáló, központi fűtés stb.
Biztonságára tekintettel, kérjük, ne nyissa ki a fedelet, ha a beszerelés után megtalálja a kapcsolóelemet.
Ha eltérés van a termék és az utasítás között, kérjük, elsősorban a termékre hivatkozzon.

Valami probléma és megoldás
1, A terhelés nem működik:
a: Ellenőrizze, hogy a tápellátás és a terhelés bekötése megfelelő-e;
b: Ellenőrizze, hogy a terhelés jó-e;
c: Ellenőrizze, hogy a munkalámpa-készlet megfelel-e a fényvezérlésnek.

2. Az érzékenység gyenge:

a: Ellenőrizze, hogy van-e akadály az érzékelési ablak előtt a jel vételéhez;
b: Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e;
c: Ellenőrizze, hogy az indukciós jelforrás az észlelési mezőkben van-e;
d: Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az utasításban megadott magasságnak;
e: Ellenőrizze, hogy a mozgás iránya megfelelő-e.

3、Az érzékelő nem tudja automatikusan lekapcsolni a terhelést:

a: Ellenőrizze, hogy van-e folyamatos jel az észlelési mezőben;
b: Ellenőrizze, hogy az időbeállítás a leghosszabb-e;
c: Ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak;
d: Kérjük, ellenőrizze, hogy az érzékelő közelében lévő hőmérséklet nyilvánvalóan megváltozik-e, például légkondicionálás vagy központi fűtés stb.

● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.
Ez a kézikönyv a termék aktuális tartalomprogramozására vonatkozik, a gyártó előzetes értesítés nélkül módosíthatja és módosíthatja!
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
