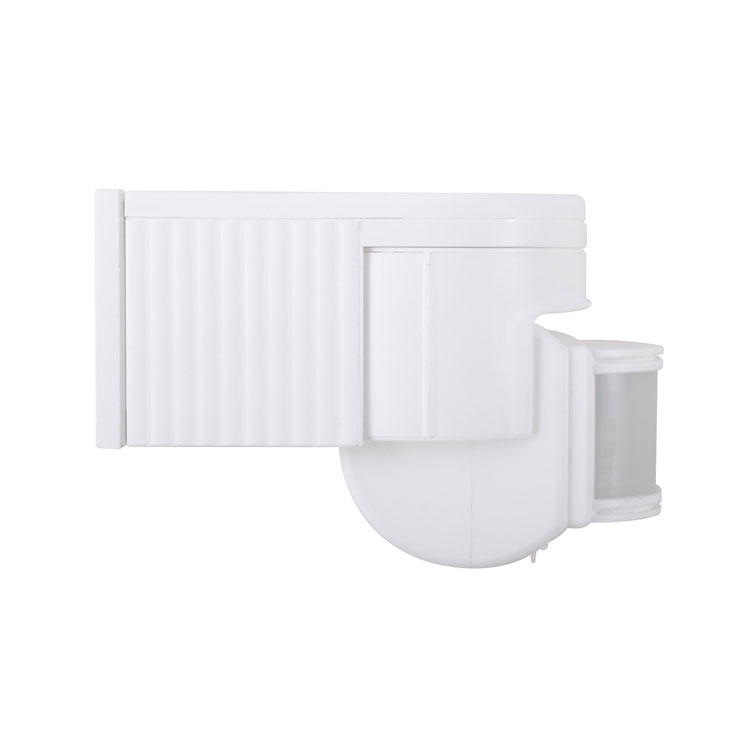

PD-PIR125-Z infravörös mozgásérzékelő utasításai

Összegzés

A fal infravörös érzékelő egy fejlett digitális vezérlésű infravörös piroelektromos intelligens érzékelő termék. A fali infravörös érzékelő egy nagy felbontású érzékelőt használ, amely majdnem kétszerese az egyetlen hagyományos érzékelő érzékenységének. Az MCU segítségével pontosan kiszámítja a kapcsolási információkat, és pontosan szabályozza a bekapcsolandó relét a szinusz hullám nulla pontján, így minden egyes terhelés bekapcsol. A szinusz hullám nulla pontján elkerülik a szinusz hullám nagyfeszültségének bekapcsolásakor a hagyományos vezérlési mód okozta bekapcsolási áram problémát, különösen a nagy kapacitású kondenzátor által a nagy áram hatására keletkező nagy áramerősség-relét. feszültség terhelés alatt.

A jelenlegi elektromos terhelések diverzifikációja miatt különösen a LED-es lámpák, az energiatakarékos lámpák és a fénycsövek kondenzátorai különböző kapacitással rendelkeznek. Ez a váltók katasztrófája. Néha egy 50 W-os LED-es lámpa 80 és 120 A közötti túlfeszültségeket képes létrehozni. A 10A rendes relé csak a beáramló áram háromszorosát képes ellenállni, és valószínű, hogy a relé néhány nap vagy többször megszakad. Éppen ezért a piacon lévő hagyományos érzékelők rövid élettartammal és kis terhelési árammal rendelkeznek.

Ennek a problémának a leküzdése érdekében ez a termék fejlett digitális precíziós számításokat alkalmaz, amelyek bekapcsolják a terhelést, amikor a szinusz hullám nulla potenciállal rendelkezik, ezáltal megoldva a terhelés túlfeszültség áram problémáját, nagymértékben növelve a terhelhetőséget és meghosszabbítva a termék élettartamát. A sorozatgyártás szenzor technológiájának legújabb vezérlési módja bármilyen terhelést könnyedén vezérelhet. Ez egy közepes és csúcskategóriás termék. Jóllehet a költségek növekednek a hagyományos változathoz képest, a termék megbízhatósága és élettartama jelentősen megnő. Ez a termék egyenlő a nyugalom és a biztonság megválasztásával.

A fali infravörös érzékelő kapcsoló tápellátással és kondenzátorral lépcsőzetes verzióval rendelkezik. A kapcsoló tápegység változata 100 V-277 V üzemi feszültséggel és készenléti energiafogyasztással <0,5 W. Elvileg a kapacitív lépcsőzetes változatnak csak egyetlen feszültsége lehet, a készenléti energiafogyasztás pedig> 0,7 W. A termék kiválasztásakor figyelembe kell vennie.

A fal infravörös érzékelő specifikációi

Az érzékelő információi

Funkció
> LUX beállítás:
A LUX a környezet megvilágítására utal. A LUX beállítógomb beállításával kiválaszthatja, hogy melyik megvilágításhoz szeretné az érzékelőt bekapcsolni az indukcióba. Válaszd ki a neked megfelelő szokást.
A 20LUX megoldás néhány lehetőségét meg kell világítani. Vannak, akik az 50LUX környezeti megvilágítást választják induktív megvilágításnak, és vannak, akik bármikor induktív megvilágítást választanak, mindaddig, amíg a LUX állítógombot maximálisan beállítják.

> Időbeállítás:
Az időbeállító gomb segítségével beállítható az idő, amikor az érzékelő érzékeli a fényt, és a felhasználó ésszerűen kiválaszthatja az indukció utáni késleltetési időt.

Csatlakozás-vezeték diagram

L Brown N kék L 'Red kösse össze l és n az energiával; kösse össze L 'és n terheléssel.

Teszt > Forgassa a LUX gombot az óramutató járásával ellentétes irányba maximumra (SUN), és forgassa a TIME gombot az óramutató járásával ellentétes irányba a minimumra; > Kapcsolja be az áramellátást, és 30 másodperc múlva lépjen be az üzemi állapotba; > A terhelés első kialvása után 5 másodperc múlva ismét érzékeli, a terhelésnek működnie kell, és a terhelésnek körülbelül 10 másodperc alatt le kell állnia; Forgassa a LUX gombot az óramutató járásával megegyező irányba a minimumra. Ha a tesztet akkor hajtják végre, amikor a fényszabályozási érték nagyobb, mint 10 LUX, az induktív terhelés nem működik, miután a terhelés leáll. Ha az ellenőrző ablakot átlátszatlan tárgy (törülköző stb.) Borítja, akkor a terhelésnek működnie kell. Az érzékelő jel állapotában a terhelés körülbelül 10 másodperc múlva leáll.

jegyzet
> Villanyszerelő vagy tapasztalt ember telepítheti azt ›
> A nyugtalanság tárgyai nem tekinthetők a telepítés alapjának.
> Az észlelési ablak előtt nem lehetnek akadályozó vagy nyugtalanító objektumok, amelyek hatással vannak az észlelésre.
> Kerülje a telepítést a léghőmérséklet változás zónái közelében: légkondicionálás, központi fűtés stb
> Az Ön biztonsága érdekében kérjük, ne nyissa ki a tokot, ha telepítés után megtalálja a vonóhorgot;
> A termék váratlan károsodásának elkerülése érdekében az infravörös érzékelő felszerelésekor vegyen fel egy 6A-os biztonságos eszközt: biztosíték, biztonságos cső stb.

Valami probléma és megoldott módszer
1ã € A terhelés nem működik:
a: Ellenőrizze a teljesítményt és a terhelést;
b: Ha a terhelés jó;
c: Kérjük, ellenőrizze, hogy az üzemi fény megfelel-e a fényvezérlésnek.

2ã € Az érzékenység gyenge:
a: Kérjük, ellenőrizze, hogy az érzékelő ablak előtt van-e akadálya annak, hogy a jeleket fogadja;
b: Kérjük, ellenőrizze a környezeti hőmérsékletet;
c: Kérjük, ellenőrizze, hogy a jelforrás szerepel-e az érzékelési mezőkben;
d: Kérjük, ellenőrizze a telepítési magasságot;
e: Ha a mozgásirány megfelelő.

Az érzékelő nem tudja automatikusan bezárni a terhelést:
a: Ha az érzékelési mezőkben folyamatosan jelek vannak;
b: Ha a késleltetés a leghosszabbra van állítva;
c: Ha a teljesítmény megfelel az utasításnak;
d: Ha az érzékelő közelében változik a levegő hőmérséklete, például légkondicionáló vagy központi fűtés stb.



â € ¢ Kérjük, erősítse meg előzetes telepítéssel.
â € ¢ A telepítés és leszerelés előtt kérjük, szakítsa meg az áramellátást.
â € ¢ Győződjön meg arról, hogy biztonsági okokból megszakította az áramellátást.
• A nem megfelelő működés veszteségeket okozott, a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termékek minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikus alkatrész bizonyos valószínűséggel hatástalanná válik, ami némi gondot okoz. A tervezés során odafigyeltünk a redundáns kialakításokra, és a gondok elkerülése érdekében elfogadtuk a biztonsági kvótát.
Ezt az utasítást engedélyünk nélkül nem szabad más célból másolni.
