PD-PIR104-Z infravörös mozgásérzékelő használati utasítás

Digitális precíziós kapcsolóvezérlési technológia

Összegzés

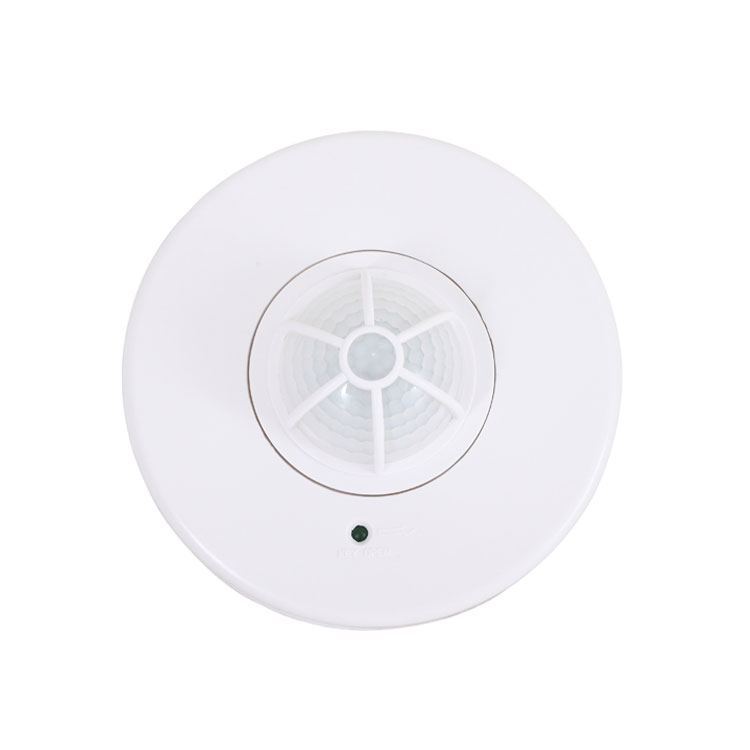

Ez az automatikus infravörös mozgásérzékelő fénykapcsoló egy fejlett, digitálisan vezérelt infravörös piroelektromos intelligens érzékelő termék. Ez a termék egy nagy felbontású érzékelőt használ, amely majdnem kétszerese egyetlen hagyományos érzékelő érzékenységének. Az MCU segítségével pontosan kiszámítja a kapcsoló információit, és pontosan vezérli a bekapcsolandó relét a szinuszos hullám nullapontjában, így minden terhelés bekapcsol. A szinuszhullám nullapontján elkerülhető a hagyományos vezérlési mód okozta bekapcsolási áramprobléma, amikor a szinuszhullámú magas feszültség be van kapcsolva, különösen a nagy kapacitású kondenzátor által generált nagyáramú kárrelé a magas feszültség hatására. feszültség a terhelés alatt.

A jelenlegi elektromos terhelések diverzifikációja miatt különösen a LED-lámpák, az energiatakarékos lámpák és a fénycsövek mindegyike eltérő kapacitású kondenzátorral rendelkezik. Ez katasztrófa a relék számára. Néha egy 50 W-os LED-lámpa 80-120 A túlfeszültséget képes generálni. A 10A-es közönséges relé csak 3-szor bírja el a bekapcsolási áramot, és valószínű, hogy a relé néhány napon belül vagy többször elromlik. Ez az oka annak, hogy a piacon kapható hagyományos érzékelő rövid élettartammal és kis terhelési árammal rendelkezik.

A probléma megoldása érdekében ez a termék fejlett digitális precíziós számításokat alkalmaz, hogy bekapcsolja a terhelést, amikor a szinuszhullám nulla potenciálon van, így megoldja a terhelési túlfeszültség-problémát, nagymértékben növeli a terhelhetőséget és meghosszabbítja a termék élettartamát. A sorozatgyártású szenzortechnológia legújabb vezérlési módszere bármilyen terhelést könnyedén vezérel. Ez egy közepes és felső kategóriás termék. Bár a költségek magasabbak a hagyományos változathoz képest, a termék megbízhatósága és élettartama jelentősen megnő. Ez a termék egyenlő a nyugalom és a biztonság választásával.

Ennek a terméknek van kapcsolóüzemű tápegysége és kondenzátoros lecsökkentett változata. A kapcsolóüzemű változat üzemi feszültsége 100V-277V, készenléti fogyasztása pedig <0,5W. A kapacitív leléptetős változat elvileg csak egy feszültségű lehet, a készenléti fogyasztás >0,7W. Ezt figyelembe kell venni a termék kiválasztásakor.

Műszaki adatok

Áramforrás: 220-240VAC, 50Hz/60Hz
100-130VAC, 50Hz/60Hz
Minden terhelés: 1200 W (220-240 VAC)
800 W (100-130 VAC)
Időbeállítás: 10 mp-12 perc (állítható)
Érzékelési tartomány (22°C): 1-8 m (sugár) (állítható)

Fényszabályozás: ＜10LUX-2000LUX (állítható)
Érzékelési szög: 360°
Üzemi hőmérséklet: -10°C-+40°C
Beépítési magasság: 2,5-4,5m
Üzemi páratartalom: <93%RH
Érzékelési mozgási sebesség: 0,6-1,5 m/s

Az érzékelő LED-je:
1. 30 másodperces bekapcsolás után normál indukciós állapotba kerül. Ezalatt a LED-ek másodpercenként egyszer felvillannak.
2. Egyszer kigyullad, ha az egység érzékelési jelet kap.

Funkció
LUX beállítás:
A LUX a környezet megvilágítására utal. A LUX beállító gomb beállításával kiválaszthatja, hogy az érzékelőt milyen fényerővel kívánja bevinni az indukcióba. Válassza ki az Önnek megfelelő szokást.

A 20LUX megoldás néhány opcióját meg kell világítani. Vannak, akik az 50LUX környezeti világítást választják induktív világításnak, mások pedig bármikor induktív világítást választanak, mindaddig, amíg a LUX beállító gombot a maximumra állítják.

Időbeállítás:
Az időbeállító gomb az érzékelő fényérzékelése utáni idő beállítására szolgál, és a felhasználó ésszerűen kiválaszthatja a késleltetési időt az indukció után.

Érzékelő információ

Gomb beállítása

① SENS: Az érzékelési tartomány beállítása. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. 1 m, amikor fordulat min, és 8 m, ha fordul max.

② TIME: A terhelési munka időbeállításának beállítása. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. Az időbeállítás körülbelül 12 perc, amikor a maximumra forgatja, és az idő beállítása körülbelül 10 mp, amikor a min.

③ LUX: Állítsa be a munkafényt. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. Minimálisra forgatva csak a fényszabályozás alatt működik kb. 10LUX, maximumra fordítva bármilyen fényszabályozást tud működni.

FIGYELEM:A termék használatakor állítsa be az érzékenységet a megfelelő pozícióba, kérjük, ne állítsa az érzékenységet a maximumra, hogy elkerülje a termék nem megfelelő működését a helytelen mozgás miatt. Mivel az érzékenység túl magas, könnyen észlelheti a helytelen mozgást szél fújja a leveleket és függönyöket, kis állatokat, valamint az elektromos hálózat és az elektromos berendezések zavarása miatti helytelen mozgást. Mindezek miatt a termék nem működik megfelelően!
Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Csatlakozási-vezeték rajz
L↓ Barna Barna
N Kék
L↑ Piros
csatlakoztassa L↑ és N tápfeszültséget;
kösse össze az L↑-t és az N-t terheléssel.

Telepítés (lásd a következő ábrát)
1、Kapcsolja ki a tápellátást;
2、 Nyomja le a LED-et a csomagolásban lévő vázlatos térképnek megfelelően, majd az óramutató járásával ellentétes forgatással vegye le a felső fedelet;
3、Az érzékelőt a felfújt csavarral rögzítjük a kiválasztott pozícióban;
4. Csatlakoztassa a tápfeszültséget és a terhelést a csatlakozóvezeték oszlopához a vázlatos térképnek megfelelően;
5、Tegye fel a felső fedelet az érzékelőre, forgassa el az óramutató járásával megegyező irányba, és a „bong” hangot fogja hallani, így tesztelheti.

jegyzet
A beszerelést villanyszerelőnek vagy tapasztalt embernek kell elvégeznie.
Kerülje a nyugtalanító tárgyakra való felszerelését.
Az észlelési ablak előtt nem lehet akadály és mozgó tárgy, amely az észlelést eredményezi.
Kerülje a levegőhőmérséklet-változási zónák, például légkondicionáló, központi fűtés stb.
Biztonságára tekintettel, kérjük, ne nyissa ki a fedelet, ha a beszerelés után megtalálja a kapcsolóelemet.
Ha eltérés van a termék és az utasítás között, kérjük, elsősorban a termékre hivatkozzon.

Valami probléma és megoldás
A terhelés nem működik:
a. Ellenőrizze, hogy a tápellátás és a terhelés megfelelő-e.
b. Ellenőrizze, hogy jó-e a terhelés.
c. Ellenőrizze, hogy a kijelzőlámpa felgyorsul-e az észlelés után.
d. Ellenőrizze, hogy a munkalámpa megfelel-e a fényvezérlőnek.

Az érzékenység gyenge:
a. Kérjük, ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadály a jelek vételéhez.
b. Kérjük, ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e.
c. Kérjük, ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőkben.
d. Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az útmutatóban megadott magasságnak.
e. Kérjük, ellenőrizze, hogy a mozgás iránya megfelelő-e.

Az érzékelő nem tudja automatikusan leállítani a terhelést:
a. Ellenőrizze, hogy vannak-e folyamatos jelek az észlelési mezőkben.
b. Ellenőrizze, hogy az idő beállítása a leghosszabbra van-e állítva.
c. Ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak.
d. Ellenőrizze, hogy a hőmérséklet-változás nyilvánvalóan az érzékelő közelében van-e, például légkondicionálás vagy központi fűtés stb.

● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.

Ez a kézikönyv a termék aktuális tartalomprogramozására vonatkozik, a gyártó előzetes értesítés nélkül módosíthatja és módosíthatja!
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
