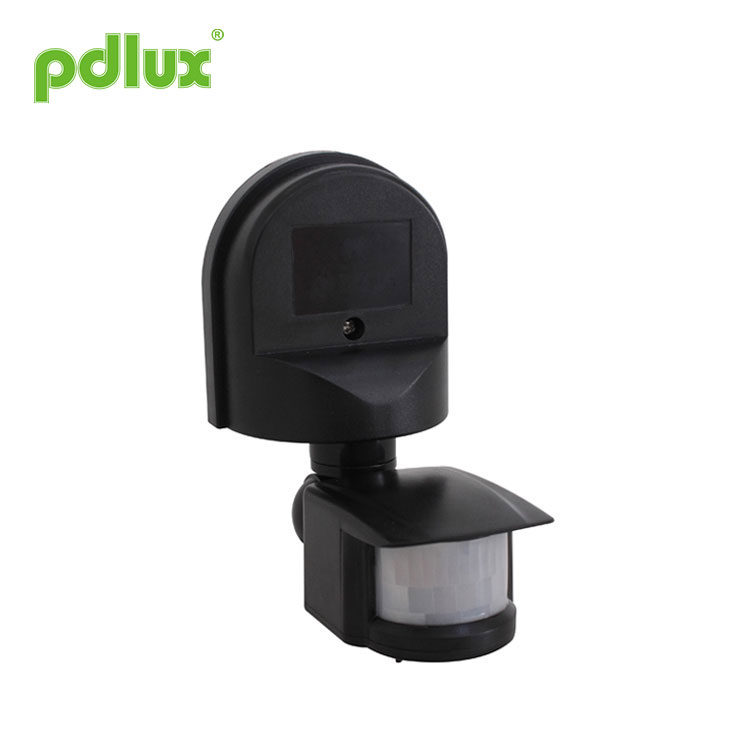

Automatikus világítási mozgásérzékelő kapcsoló
Üdvözöljük, hogy vásároljon tőlünk automatikus világítási mozgásérzékelő kapcsolót. Az ügyfelek minden kérésére 24 órán belül válaszolunk.
Modell:PD-PIR107-Z
Kérdés küldése
PD-PIR107-Z infravörös mozgásérzékelő utasítás
Összegzés
Ez az automatikus világítási mozgásérzékelő kapcsoló egy fejlett, digitálisan vezérelt infravörös piroelektromos intelligens érzékelő termék. Az MCU segítségével pontosan kiszámítja a kapcsolóinformációkat, és pontosan vezérli a szinuszhullám nullapontjában bekapcsolandó relét, így minden terhelésnél be van kapcsolva. A szinuszhullám nullapontján elkerülhető a hagyományos vezérlési mód okozta bekapcsolási áramprobléma, amikor a szinuszhullámú magas feszültség be van kapcsolva, különösen a nagy kapacitású kondenzátor által generált nagyáramú kárrelé a magas feszültség hatására. terhelés alatti feszültség. Az áram elektromos terheléseinek diverzifikációja miatt különösen a LED-lámpák, az energiatakarékos lámpák és a fénycsövek mindegyike eltérő kapacitású kondenzátorral rendelkezik. Ez katasztrófa a relék számára. Néha egy 50 W-os LED-lámpa 80-120 A túlfeszültséget képes generálni. A 10A-es közönséges relé csak 3-szor bírja el a bekapcsolási áramot, és valószínű, hogy a relé néhány napon belül vagy többször elromlik. Ez az oka annak, hogy a piacon kapható hagyományos érzékelő rövid élettartammal és kis terhelési árammal rendelkezik.
A probléma megoldása érdekében ez a termék fejlett digitális precíziós számításokat alkalmaz, hogy bekapcsolja a terhelést, amikor a szinuszhullám nulla potenciálon van, így megoldja a terhelési túlfeszültség-problémát, nagymértékben növeli a terhelhetőséget és meghosszabbítja a termék élettartamát. A sorozatgyártású szenzortechnológia legújabb vezérlési módszere bármilyen terhelést könnyedén vezérel. Ez egy közepes és felső kategóriás termék. Bár a költségek magasabbak a hagyományos változathoz képest, a termék megbízhatósága és élettartama jelentősen megnő. Ez a termék egyenlő a nyugalom és a biztonság választásával.
Ennek a terméknek van kapcsolóüzemű tápegysége és kondenzátoros lecsökkentett változata. A kapcsolóüzemű változat üzemi feszültsége 100V-277V, készenléti fogyasztása pedig <0,5W. A kapacitív leléptetős változat elvileg csak egy feszültségű lehet, a készenléti fogyasztás >0,7W. Ezt figyelembe kell venni a termék kiválasztásakor.
Műszaki adatok
Áramforrás: 220-240V/AC 50Hz/60Hz 100-130V/AC 50Hz/60Hz Minden terhelés: 1200W (220-240VAC) 800 W (100-130 VAC) Érzékelési tartomány: 12m max. (22℃) (állítható) Érzékelési szög: 180° |
Üzemi hőmérséklet: -10 ℃ - +40 ℃ Üzemi páratartalom: <93%RH Időbeállítás: 10 mp-12 perc (állítható) Fényszabályozás: <10LUX-2000LUX (állítható) Érzékelési mozgási sebesség: 0,6-1,5 m/s Beépítési magasság: 1,8m-2,5m |
Funkció
LUX beállítás:
A LUX a környezet megvilágítására utal. A LUX beállító gomb beállításával kiválaszthatja, hogy az érzékelőt milyen fényerővel kívánja bevinni az indukcióba. Válassza ki az Önnek megfelelő szokást.
A 20LUX megoldás néhány opcióját meg kell világítani. Vannak, akik az 50LUX környezeti világítást választják induktív világításnak, mások pedig bármikor induktív világítást választanak, mindaddig, amíg a LUX beállító gombot a maximumra állítják.
Időbeállítás:
Az időbeállító gomb az érzékelő fényérzékelése utáni idő beállítására szolgál, és a felhasználó ésszerűen kiválaszthatja a késleltetési időt az indukció után.
Funkció
Automatikusan be tudja azonosítani a nappalt és az éjszakát, a munkakezdés fényvezérlése pedig állítható, így éjszaka automatikusan működik, nappal pedig leáll.
Az időbeállítás helytől függően változtatható.
Az időbeállítás helytől függően változhat.
A fényidő automatikusan hozzáadható. Amikor az ember mozog a lámpa megvilágítása alatti érzékelőmezőkben, még egyszer képes kiszámítani az időt, és automatikusan késleltetni a fényidőt, miután minden alkalommal észleli a jelet.
Érzékelő információ
Telepítés
1. Húzza meg a csavart a csatlakozóvezeték dobozán, és vegye le a doboz fedelét. 2. A csatlakozási ábra szerint csatlakoztassa a tápfeszültséget és a terhelést az érzékelőhöz. 3. Rögzítse az érzékelőt a kiválasztott helyzetben az alábbi ábra szerint. 4. Kérjük, fedje le a fedelet, és húzza meg a csavart. |
|
Teszt
1. Időbeállító gomb (TIME): a felhasználó kiválaszthatja az időkésleltetést kívánsága szerint, általában telepítéskor és méréskor, az idő gomb minimálisra állítása egyszerűvé és kényelmessé teheti a telepítést.
A telepítés után kiválaszthatja a világítási időt 10 másodperc és 12 perc között. az idő beállításánál és a tesztelési idő megerősítésénél fordítsa lefelé az érzékelőfejet, nehogy előtte mozgó jel ne legyen pontatlan a beállított idő.
2. Fénybeállító gomb (LUX): a gombbal a felhasználók kiválaszthatnak bizonyos környezeti fényt (nappali fény), amelyet az érzékelő automatikusan beindukál. Általában 10 ux az éjszakai érték, és 100 LUX ~ 2000 LUX kell a nappali érték.
3. Tehát az első idő beállításakor a felhasználó ismételheti a LUX tekerőgomb tetszés szerinti beállítását mindaddig, amíg szüksége nem lesz rá.
4. Érzékenység beállító gomb SENS (észlelési távolság beállító gomb): a termék leghosszabb érzékelési távolsága 12 m, ez a leghosszabb távolság, ha a környezeti hőmérséklet 22°C. ha a hőmérséklet túl magas, az érzékelési távolság lerövidül. Az érzékenység télen nagyon magas, nyáron pedig alacsonyabb. A felhasználó beállíthatja a SENS gombot a használati lefedettségnek megfelelően, hogy az érzékelő lámpája automatikusan a kívánt távolságra indukciós .
FIGYELEM:A termék használatakor állítsa be az érzékenységet a megfelelő pozícióba, kérem, ne állítsa az érzékenységet maximumra, hogy elkerülje a termék nem megfelelő működését a helytelen mozgás miatt. Mivel az érzékenység túl magas, könnyen észlelheti a szél által a helytelen mozgást levelek és függönyök fújása, kis állatok, valamint az elektromos hálózat és az elektromos berendezések zavarása miatti helytelen mozgás. Mindezek miatt a termék nem működik megfelelően!
Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.
Figyelem:nappali tesztelésnél a LUX tekerőgombot állítsa a pozícióba, különben az érzékelő nem kapcsolja be a lámpát! |
|
1. Ne szerelje fel az egységet a hullámzó tárgyra, például a fára stb., mert a hullámzás az érzékelőt indukcióhoz vezeti; hamisan, és gyújtsd fel a lámpát.
2. Kerülje az egység olyan helyre történő felszerelését, ahol közvetlenül a napfény éri.
3. Ne telepítse az egységet olyan helyre, ahol sok eső esik. Mivel sok eső esetén az indukciós érzékenység csökken.
4. Ne a közút felé fordítsa az egységet, mert valószínűleg a közúton közlekedő és a magas hőmérsékletű gáz is felkapcsolja a lámpát.
5. Az egység érzékenysége nagyon magas az emberi test szélességi mozgására, de nagyon alacsony a frontális mozgásra.
Tehát a telepítéskor olyan pozíciót kell kiválasztani, hogy egy mozgó tárgy szélességben mozoghasson az érzékelővel, hogy az érzékelő megbízhatóan működjön.
Valami probléma és megoldás
1, A terhelés nem működik:
a: Ellenőrizze, hogy a tápellátás és a terhelés bekötése megfelelő-e;
b: Ellenőrizze, hogy a terhelés jó-e;
c: Ellenőrizze, hogy a munkalámpa-készlet megfelel-e a fényvezérlésnek.
2. Az érzékenység gyenge:
a: Ellenőrizze, hogy van-e akadály az érzékelési ablak előtt a jel vételéhez;
b: Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e;
c: Ellenőrizze, hogy az indukciós jelforrás az észlelési mezőkben van-e;
d: Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az utasításban megadott magasságnak;
e: Ellenőrizze, hogy a mozgás iránya megfelelő-e.
3、Az érzékelő nem tudja automatikusan lekapcsolni a terhelést:
a: Ellenőrizze, hogy van-e folyamatos jel az észlelési mezőben;
b: Ellenőrizze, hogy az időbeállítás a leghosszabb-e;
c: Ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak;
d: Kérjük, ellenőrizze, hogy az érzékelő közelében lévő hőmérséklet nyilvánvalóan megváltozik-e, például légkondicionálás vagy központi fűtés stb.
● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.
Ez a kézikönyv a termék aktuális tartalomprogramozására vonatkozik, a gyártó előzetes értesítés nélkül módosíthatja és módosíthatja!
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
