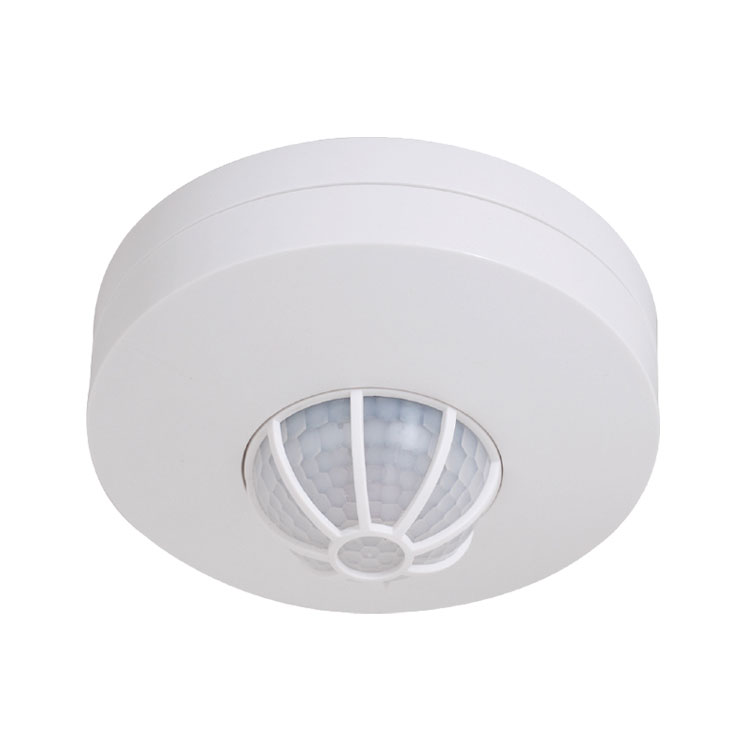

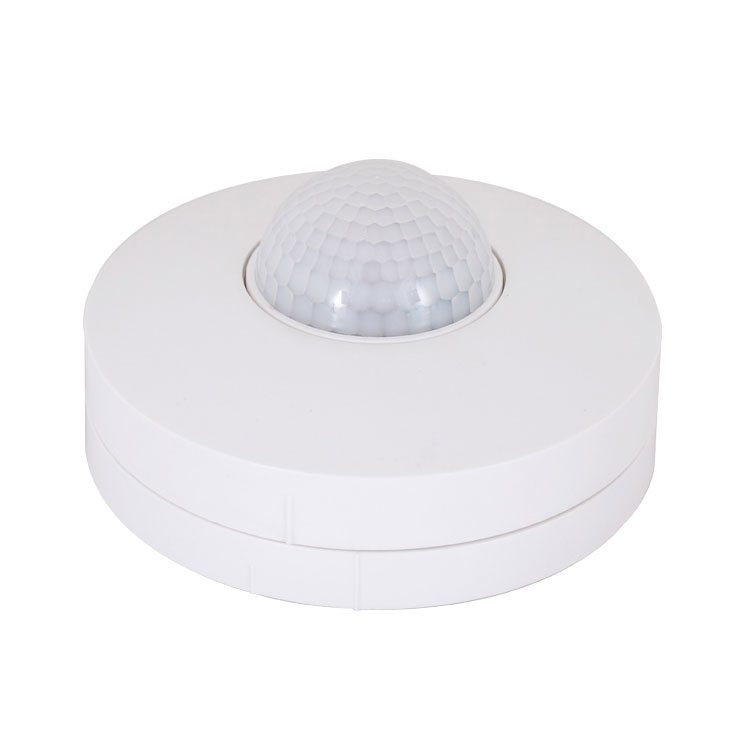

Mennyezeti infravörös érzékelő

PD-PIR101-Z infravörös érzékelő utasításai

A mennyezeti infravörös érzékelő összefoglalása

Ez a termék egy fejlett, digitálisan vezérelt infravörös piroelektromos intelligens érzékelő. A product.lt az MCU segítségével pontosan kiszámítja a kapcsolási információkat, és pontosan szabályozza a bekapcsolandó relét a szinusz hullám nulla pontján, így minden egyes terhelés be van kapcsolva. A szinusz hullám nulla pontján elkerülik a szinusz hullám nagyfeszültségének bekapcsolásakor a hagyományos vezérlési mód okozta bekapcsolási áram problémát, különösen a nagy kapacitású kondenzátor által a nagy áram hatására keletkező nagy áramerősség-relét. feszültség terhelés alatt.

A jelenlegi elektromos terhelések diverzifikációja miatt különösen a LED-es lámpák, az energiatakarékos lámpák és a fénycsövek kondenzátorai különböző kapacitással rendelkeznek. Ez a váltók katasztrófája. Néha egy 50 W-os LED-es lámpa 80 és 120 A közötti túlfeszültségeket képes létrehozni. A 10A rendes relé csak a beáramló áram háromszorosát képes ellenállni, és valószínű, hogy a relé néhány nap vagy többször megszakad. Éppen ezért a piacon lévő hagyományos érzékelők rövid élettartammal és kis terhelési árammal rendelkeznek.

Ennek a problémának a leküzdése érdekében a mennyezeti infravörös érzékelő fejlett digitális precíziós számítást alkalmaz a terhelés bekapcsolására, amikor a szinusz hullám nulla potenciállal rendelkezik, ezáltal megoldva a terhelés túlfeszültség áramának problémáját, jelentősen növelve a terhelhetőséget és meghosszabbítva a termék élettartamát . A sorozatgyártás szenzor technológiájának legújabb vezérlési módja bármilyen terhelést könnyedén vezérelhet. Ez egy közepes és csúcskategóriás termék. Jóllehet a költségek növekednek a hagyományos változathoz képest, a termék megbízhatósága és élettartama jelentősen megnő. A mennyezeti infravörös érzékelő egyenlő a nyugalom és a biztonság megválasztásával.

A mennyezeti infravörös érzékelő kapcsoló tápellátással és kondenzátoros lépcsős változattal rendelkezik. A kapcsoló tápegység változata 100 V-277 V üzemi feszültséggel és készenléti energiafogyasztással <0,5 W. Elvileg a kapacitív lépcsőzetes változatnak csak egyetlen feszültsége lehet, a készenléti energiafogyasztás pedig> 0,7 W. A termék kiválasztásakor figyelembe kell vennie.

A mennyezeti infravörös érzékelő specifikációi

Funkció
> LUX beállítás:
A LUX a környezet megvilágítására utal. A LUX beállítógomb beállításával kiválaszthatja, hogy melyik megvilágításhoz szeretné az érzékelőt bekapcsolni az indukcióba. Válaszd ki a neked megfelelő szokást.
A 20LUX megoldás néhány lehetőségét meg kell világítani. Vannak, akik az 50LUX környezeti megvilágítást választják induktív megvilágításnak, és vannak, akik bármikor induktív megvilágítást választanak, mindaddig, amíg a LUX állítógombot maximálisan beállítják.

> Időbeállítás:
Az időbeállító gomb segítségével beállítható az idő, amikor az érzékelő érzékeli a fényt, és a felhasználó ésszerűen kiválaszthatja az indukció utáni késleltetési időt.

Az érzékelő információi

A gomb beállítása
SENS: Az érzékelési tartomány beállítása. Forgassa az óramutató járásával megegyező irányba, hogy növelje, és forgassa az óramutató járásával ellentétes irányba, ha csökkenti. Min. Forduláskor 3 m, max. Fordulatnál 12 m.
IDŐ: Állítsa be a terhelés időbeállítását. Forgassa az óramutató járásával megegyező irányba, hogy növelje, és forgassa az óramutató járásával ellentétes irányba, ha csökkenti. Az időbeállítás kb. 12 perc, amikor maxra fordul, és az idő beállítása kb. 10 másodperc, ha min.
â ‘¢ LUX: Állítsa be a munkalámpát. Forgassa az óramutató járásával megegyező irányba, hogy növelje, és forgassa az óramutató járásával ellentétes irányba, ha csökkenti. Min-re fordítva csak a fényvezérlő alatt működik, kb. 10LUX, max-ra fordítva pedig bármilyen fényvezérléssel működhet.

FIGYELEM: A termék használatakor állítsa be az érzékenységet a megfelelő helyzetbe, kérjük, ne állítsa a maximális érzékenységet, hogy elkerülje, hogy a termék nem megfelelően működjön, ha rossz mozgás okozza. Mivel a túl magas érzékenység könnyen észleli a rosszat szél mozgása fújja a leveleket és függönyöket, a kis állatokat, és a rossz mozgás az elektromos hálózat és az elektromos berendezések interferenciájával. Mindazok, akik vezetik a terméket, nem működik normálisan!
Ha a termék nem működik megfelelően, próbáljon megfelelően csökkenteni az érzékenységet, majd tesztelje.

Csatlakozás-vezeték diagram

Telepítési utasítás (1) A tápfeszültség kikapcsolása előtt; (2) Forgassa el a felső fedelet az óramutató járásával ellentétes irányba, és vegye le, húzza le az alsó fedelet rögzítő csavarokat; (3) csavarral (tetszett) szerelje fel az alsó fedelet a kiválasztott helyzetre) (4) A csatlakozási huzal diagram szerint csatlakoztassa a tápvezetéket és a vezetéket az érzékelő csatlakozóvezetékének oszlopához; (5) Gombolja be az érzékelő felső fedelét, és húzza meg az óramutató járásával megegyező irányba (mint például), a telepítés befejeződött.

jegyzet
> Villanyszerelőnek vagy tapasztalt embernek kell felszerelnie.
> Kerülje a nyugtalansági tárgyakra történő telepítését.
> Az észlelési ablak előtt nem lehet akadály és mozgó tárgy, amely az észlelést végrehajtja.
> Kerülje a beépítését a léghőmérséklet-változás zónák, például légkondicionálás, központi fűtés stb. Közelében.
> Figyelembe véve az Ön biztonságát, kérjük, ne nyissa ki a fedelet, amikor telepítés után megtalálja a vonóhorgot.
> Ha különbség van a termék és az utasítás között, kérjük, olvassa el elsősorban a terméket.

Valami probléma és megoldott módszer
> A terhelés nem működik:
a. Kérjük, ellenőrizze az áramellátás és a terhelés csatlakozását.
b. Ellenőrizze, hogy jó-e a terhelés.
c. Ellenőrizze, hogy a bemutató lámpa felgyorsítja-e a sebességét az érzékelés után.
d. Ellenőrizze, hogy az üzemi fény megfelel-e a fényvezérlésnek.

> Az érzékenység gyenge:
a. Kérjük, ellenőrizze, hogy van-e akadály az észlelési ablak előtt a jelek vételének elősegítésére.
b. Kérjük, ellenőrizze, hogy a környezeti hőmérséklet túl magas-e.
c. Kérjük, ellenőrizze, hogy a jelforrás szerepel-e az érzékelési mezőkben.
d. Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az utasításban feltüntetett magasságnak.
e. Kérjük, ellenőrizze, hogy a mozgásirány helyes-e.

> Az érzékelő nem tudja automatikusan bezárni a terhelést:
a. Ellenőrizze, hogy vannak-e folyamatos jelek az észlelési mezőkben.
b. Ellenőrizze, hogy az időbeállítás a leghosszabb-e.
c. Ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak.
d. Ellenőrizze, hogy a hőmérséklet-változás nyilvánvalóan megközelíti-e az érzékelőt, például a légkondicionálót vagy a központi fűtést stb.



â € ¢ Kérjük, erősítse meg előzetes telepítéssel.
â € ¢ A telepítés és leszerelés előtt kérjük, szakítsa meg az áramellátást.
â € ¢ Győződjön meg arról, hogy biztonsági okokból megszakította az áramellátást.
• A nem megfelelő működés veszteségeket okozott, a gyártó nem vállal felelősséget.

Ez a kézikönyv a termék aktuális tartalmi programozására vonatkozik, a gyártó bármiféle változtatással és módosítással jár, értesítés nélkül!
Ezt az utasítást engedélyünk nélkül nem szabad más célból másolni.
