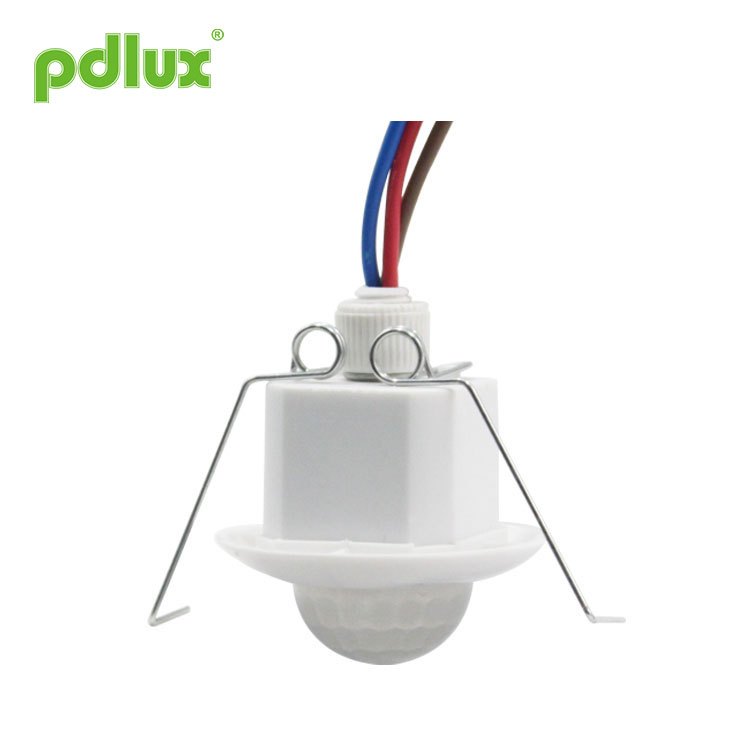

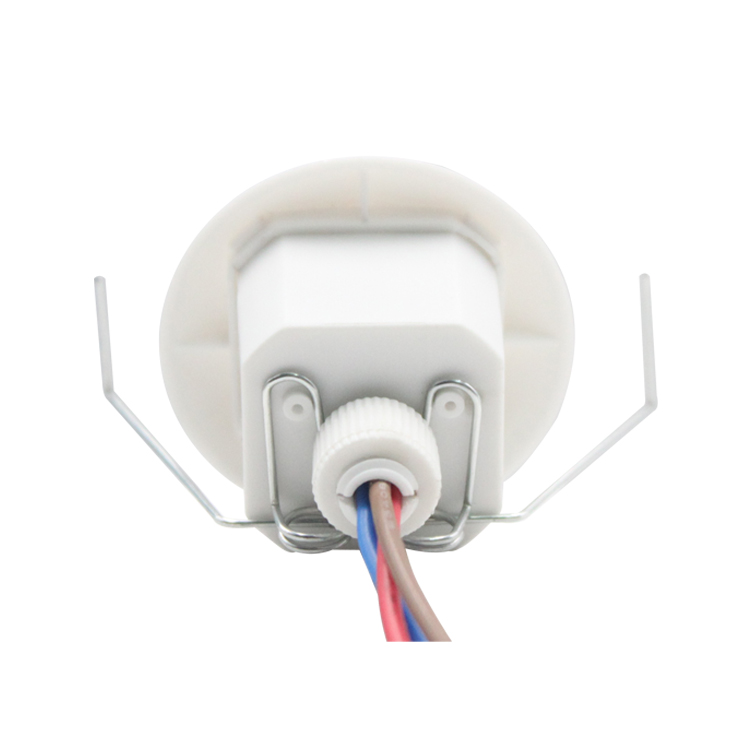

Beágyazott infravörös érzékelő
PDLUX PD-PIRM20
A beágyazott infravörös érzékelő automatizmust, kényelmes biztonságos, energiatakarékos és praktikus funkciókat gyűjt össze. Az egyik detektor belsejében széles tartományú detektáló mező áll össze, vezérlőjel forrásként hasznosítja az embertől származó infravörös energiát, és azonnal képes elindítani a terhelést, amikor belép az érzékelési mezőbe. Automatikusan képes azonosítani a napot és az éjszakát. Könnyen telepíthető és széles körben használható.
Kérdés küldése
Anti-high current impact verzió
Összegzés
A beágyazott infravörös érzékelő automatizmust, kényelmes biztonságos, energiatakarékos és praktikus funkciókat gyűjt össze. Az egyik detektor belsejében széles tartományú detektáló mező áll össze, vezérlőjel forrásként hasznosítja az embertől származó infravörös energiát, és azonnal képes elindítani a terhelést, amikor belép az érzékelési mezőbe. Automatikusan képes azonosítani a napot és az éjszakát. Könnyen telepíthető és széles körben használható. Ez az eddigi legfejlettebb PIR érzékelő, amely vékony és digitális. A beágyazott infravörös érzékelő a digitális intelligens piroelektromos infravörös érzékelőt alkalmazza, hogy stabilabbá tegye az áramkör teljesítményét, a hibaműveletet kevésbé, az érzékenységet magasabb, a hibaarányt alacsonyabbá tegye, a készenléti energiafogyasztás pedig gyengébb legyen, a jelek felbontása pedig erősebb legyen.
A beágyazott infravörös érzékelő specifikációi
| Áramforrás: 100-240VAC, 50 / 60Hz | Időbeállítás: 1 perc |
| Névleges terhelés: 0,5A Max. volfrám.fluoreszcens és LED | Telepítési magasság: 2,5 ~ 3,5 m |
| Fényvezérlés: <10LUX | Üzemi hőmérséklet: -10 ° C ~ + 40 ° C |
| Detektálási szög: 360º | Üzemi páratartalom: <95% relatív páratartalom |
| Detektálási tartomány: 8 m (átmérő) (22 ° C) | |
| Túlfeszültség-áram: 100A / 200uS |
Az érzékelő információi
|
Csatlakozás-vezeték diagram
1. Csatlakoztassa a barna és a kék áramot;
|
Telepítés |
1– A rázó tárgyra történő telepítés hibajelzéshez vezet.
2– A szél által fújt remegő függöny hibajelzéshez vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3– Ha a forgalom foglalt, ott telepítve hibajelzéshez vezet.
4ã € A közeli néhány berendezés által okozott szikrák hibajelzéshez vezetnek.
Hiba és a megoldás
| Hiba | Hiba oka | Megoldás |
| A terhelés nem működik. | A megvilágítás helytelenül van beállítva. | Állítsa be a terhelés beállítását. |
| A terhelés megszakadt. | Cserélje ki a terhelést. | |
| Az áram ki van kapcsolva. | Kapcsolja be a készüléket. | |
| A terhelés folyamatosan működik. | A detektálás területén folyamatos jel van. | Ellenőrizze az érzékelési terület beállításait. |
| A terhelés akkor működik, ha nincs mozgásjel észlelve. | A lámpa nincs megfelelően felszerelve, így az érzékelő nem képes megbízható jeleket észlelni. | Állítsa be újra a telepítési helyet. |
| A mozgó jelet az érzékelő érzékeli (mozgás a fal mögött, apró tárgyak mozgása stb.) | Ellenőrizze az érzékelési terület beállításait. | |
| A terhelés nem működik, ha mozgásjelet észlelnek. | A mozgási sebesség túl gyors, vagy a meghatározott érzékelési terület túl kicsi. | Ellenőrizze az érzékelési terület beállításait. |
- Kérjük, erősítse meg előzetes telepítéssel.
- Biztonsági okokból, kérjük, a telepítés és leszerelés előtt kapcsolja ki az áramot.
- A nem rendeltetésszerű működésből eredő veszteségekért a gyártó nem vállal felelősséget.
Elkötelezettek vagyunk a termékek minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikus alkatrész bizonyos valószínűséggel hatástalanná válik, ami némi gondot okoz. A tervezés során odafigyeltünk a redundáns kialakításokra, és a gondok elkerülése érdekében elfogadtuk a biztonsági kvótát.
Ezt az utasítást engedélyünk nélkül nem szabad más célból másolni.
