Emberi test PIR mozgásérzékelő érzékelő

Az alábbiakban bemutatjuk az emberi test PIR mozgásérzékelő érzékelőjét. Remélem, hogy segítek jobban megérteni az emberi test PIR mozgásérzékelőjét. Üdvözöljük az új és régi ügyfeleket, hogy továbbra is együttműködjenek velünk egy jobb jövő megteremtése érdekében!

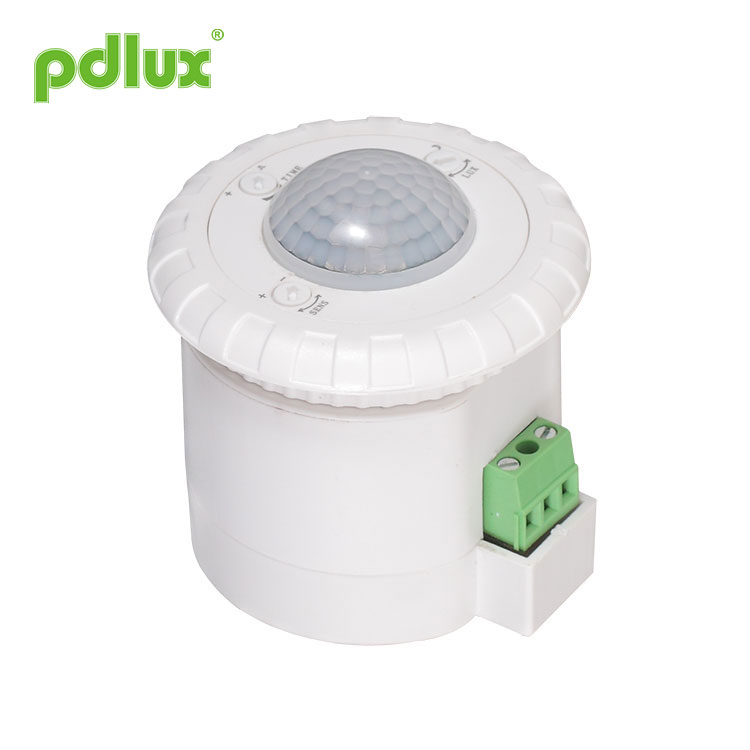

Modell:PD-PIR110

Kérdés küldése

PD-PIR110 infravörös érzékelő használati útmutatója

Összegzés

A Human Body PIR Motion Detector Sensor egy új energiatakarékos kapcsoló, amely jó érzékenységű érzékelőt, integrált áramkört és SMT-t alkalmaz. Automatikus, kényelmes, biztonságos, energiatakarékos és praktikus funkciókat gyűjt össze. A széles érzékelési mező felfelé és lefelé, balra és jobbra szervizmezőből áll. Az emberi mozgás infravörös sugarainak vételével működik. Amikor az ember belép az érzékelési mezőbe, azonnal elindíthatja a terhelést, és automatikusan azonosítja a nappalt és az éjszakát; Különféle típusú lámpákhoz és lámpákhoz használható.

Műszaki adatok

Áramforrás: 220-240VAC
Teljesítmény frekvencia: 50/60Hz
Névleges teher:
800 W Max. volfrám (220-240 VAC)
200 W Max. fénycső (220-240 VAC)
Időbeállítás: min:8±3sec
max: 8±3min (állítható)

Fényszabályozás: <10LUX ~ 2000LUX (állítható)
Érzékelési tartomány: Max. 8 m (<22°C) (állítható)
Érzékelési szög: 360°
Beépítési magasság: 2,5-3,5 m
Üzemi hőmérséklet: -10~+40°C
Érzékelési mozgási sebesség: 0,6-1,5 m/s
Üzemi páratartalom: <93%RH

Érzékelő információ

Funkció

Érzékelési mező: az észlelési mező fel és le, bal és jobb szervizmezőből áll, a fogyasztó kívánsága szerint választható. De a mozgó orientációnak nagy kapcsolata van az érzékenységgel.

Beazonosítható nappal és éjszaka: a fényszabályozás szabadon állítható, amikor működik. Nappal és éjszaka is működhet, ha „nap” állásba van állítva (max); de csak a 10 lux alatti fényszabályozásban tud működni, ha „hold” állásban van (min). Ami a beállítási mintát illeti, kérjük, tekintse meg a tesztelési mintát.

Az időbeállítás folyamatosan hozzáadható: amikor megkapta a második indukciós jelet az első . után, akkor még egyszer kiszámítja az időt az első időkésleltetés alap hátralévő részében. (Idő beállítása)

Fényszabályozó potenciométer (LUX): a gomb az óramutató járásával megegyező irányba az érték növeléséhez; az óramutató járásával ellentétes irányba a gombot, hogy csökkentse az értékét.

Időpotenciométer (TIME): az óramutató járásával megegyező irányba a forgatógomb az érték növeléséhez, a maximális késleltetési idő 8±3 perc; az óramutató járásával ellentétes irányba fordítva a gombot, hogy csökkentse értékét, a minimális késleltetési idő 8±3 másodperc.

Érzékenységi potenciométer (SENS): az óramutató járásával megegyező irányba a gomb az érték növeléséhez, a maximális távolság 10±2m; az óramutató járásával ellentétes irányba fordítva a gombot az érték csökkentéséhez, a minimális távolság 3±2m.

FIGYELEM:A termék használatakor állítsa be az érzékenységet a megfelelő pozícióba, kérjük, ne állítsa az érzékenységet maximumra, hogy elkerülje, hogy a termék a helytelen mozgás miatt ne működjön megfelelően. Mivel az érzékenység túl magas, könnyen észlelheti a helytelen mozgást szél fújja a leveleket és függönyöket, kis állatokat, valamint az elektromos hálózat és az elektromos berendezések zavarása miatti helytelen mozgást. Mindezek miatt a termék nem működik megfelelően!

Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Telepítés (lásd a következő ábrát)
Kapcsolja ki az áramellátást.
Helyezze a menetes csöveket a tápkábelbe és a vezérlővezetékbe.
Csatlakoztassa a tápfeszültséget és a terhelést az érzékelővel a bekötési rajz szerint.

Teszt
Forgassa el a fényszabályozó gombot az óramutató járásával megegyező irányban a maximumon (nap), forgassa az óramutató járásával ellentétes irányban az időkapcsolót a minimumon, az érzékenységi gombot az óramutató járásával megegyező irányban a maximumon.

1.Ha 30 másodpercig csatlakoztatva van az elektromos hálózathoz, az érzékelő működőképes. Miután a lámpa kialszik, nyomja meg a kezét közvetlenül az érzékelő érzékelési ablaka előtt, a jelzőfénynek ki kell gyulladnia, miután az érzékelő érzékeli a jelet. 8±3 másodpercig tartó folyamatos érzékelés nélkül a fénynek ki kell aludnia.

2. Az óramutató járásával ellentétes irányba fordítsa a fényszabályozó gombot a minimális értékre (éjszaka), miután a lámpa kialszik, rázza meg a kezét közvetlenül az érzékelő érzékelő ablaka előtt, a lámpa kialszik. Fedje le az érzékelő ablakot nem átlátszó tárggyal (fekete ronggyal), a lámpa egyszeri érzékeléskor kigyullad, 8±3 másodperces folyamatos érzékelés nélkül a fénynek ki kell aludnia.

Először az óramutató járásával megegyező irányba állítsa be a fényszabályozó gombot a maximális értékre (nappal). Ezután az óramutató járásával megegyező irányba állítsa az idő és az érzékenység gombot a maximális értékre. Az elektromos hálózatra való csatlakoztatás idejét számolva a lámpának 8±3 percen belül ki kell aludnia.

3. Amikor 30 másodpercig csatlakoztatva van az elektromos hálózathoz, az érzékelő működőképes. Kezdje el az észlelést, miután a lámpa kialszik. A lámpa kigyullad, ha az érzékelő érzékeli a jelet. Állítsa le az észlelést; a lámpa 8±3 másodpercen belül kialszik, ha az érzékelő nem érzékel jelet.

Az óramutató járásával ellentétes irányban a fényszabályozó gomb a minimális értékre (éjszaka) áll, és a lámpa kialudása után kezdi el érzékelni a lámpát. Lassan csökkentse a sötétkamra fényerejét; a lámpa kigyullad, ha a lumen 10 LUX alatt van. Állítsa le az észlelést; a lámpa 8±3 másodpercen belül kialszik.

Megjegyzések
Villanyszerelő vagy tapasztalt ember telepítheti.
A nyugtalansági objektumok nem tekinthetők telepítési alaplapnak.
Az észlelési ablak előtt nem lehetnek akadályozó vagy nyugtalanító tárgyak, amelyek az érzékelést befolyásolják.
Kerülje a levegőhőmérséklet-változási zónák közelében történő felszerelését, például: légkondicionálás, központi fűtés stb.
Kérjük, ne nyissa ki a tokot a biztonsága érdekében, ha a beszerelés után megtalálja a rögzítőelemet.

Valami probléma és megoldás
A terhelés nem működik:
a: Ellenőrizze a teljesítményt és a terhelést.
b: Ha jó a terhelés.
c: Ellenőrizze, hogy a munkalámpa megfelel-e a fényvezérlőnek.

Az érzékenység gyenge:
a: Ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadálya ennek a hatásnak a jelek vételében.
b: Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e.
c: Ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőben.
d: Ha a mozgás iránya megfelelő.

Az érzékelő nem tudja automatikusan leállítani a terhelést:
a: Ha folyamatos jel van az érzékelési mezőkben.
b: Ha az idő beállítása a leghosszabb.
c: Ha a teljesítmény megfelel az utasításnak.
d: Ha a levegő hőmérséklete megváltozik az érzékelő közelében, például légkondicionáló vagy központi fűtés stb.

● Ha különböző környezetben használja, ne állítsa az érzékenységet a legmagasabbra. Mert ez könnyen meghibásodáshoz vezethet.
● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns konstrukciókra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
