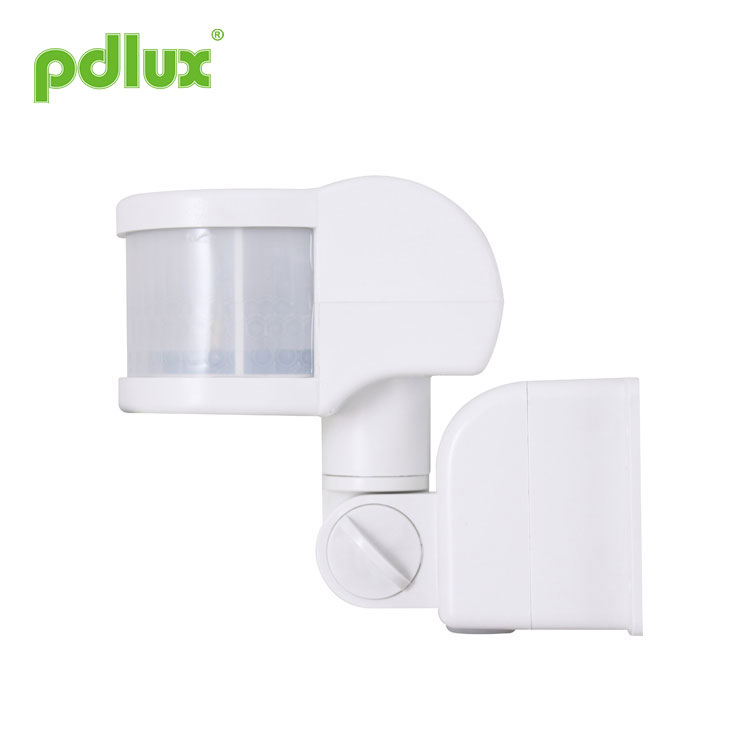

Modell:PD-PIR126

Kérdés küldése

Infravörös érzékelő PD-PIR126 utasítás

TERMÉK INFORMÁCIÓ
Ez az infravörös érzékelő kapcsoló egy új energiatakarékos világítási kapcsoló, amely két nagy érzékenységű érzékelőt, integrált áramkört és SMT technológiát alkalmaz; összegyűjti az automatizmust, a kényelmet, a biztonságot és az energiatakarékosságot stb. a test infravörös sugarait használja jelvezérlő forrásként a terhelés elindításához, amikor az ember belép az észlelési mezőbe; az érzékelő éjjel-nappal automatikusan azonosítani tudja. Széles körben használják és könnyen telepíthető; rendelkezik tápellátási és észlelési funkcióval.

MŰSZAKI ADATOK
Áramforrás: 220V/AC-240V/AC
Teljesítmény frekvencia: 50Hz
Érzékelési tartomány: max 11m (22℃)
Érzékelési szög: 220°
Időbeállítás: Min.:8s±3sec
Max: 7 perc ± 2 perc (állítható)
Ellenőrző lámpa: <3LUX~napfény
(állítható)

Névleges terhelés: 1200W Max. volfrám
Üzemi hőmérséklet: -10 ~ +40 ℃
Üzemi páratartalom: <93%RH
Beépítési magasság: 1,5-2,5 m
Készenléti teljesítmény: 0,45 W (üzemi) 0,1 W (statikus)
Mozgásérzékelési sebesség: 0,6-1,5 m/s

SZENZOR INFORMÁCIÓK

FUNKCIÓ
>Az észlelési távolság állítható: Az érzékelési távolság rövid, ha lenyomja a kapcsolót, ellenkező esetben hosszú;

>Automatikusan tudja azonosítani a nappalt és az éjszakát: A PD-PIR126 működési környezeti fénye szabadon állítható, ha a napfény felé fordítja (legnagyobb), éjjel-nappal működik; Ha holdra fordítja (legkisebb), akkor csak 3LUX alatti fényben tud működni. Kérjük, olvassa el a tesztelési módot a beállítással kapcsolatban;

> Tápellátás és érzékelés jelzése: A jelzőlámpa 4 másodpercenként egyszer felvillan a tápfeszültség bekapcsolása után, és 2-szer villanhat fel 1 másodpercenként az indukciós jelek vétele után. Így megmutathatja, hogy az érzékelő és a teljesítmény normális-e;

>Időkésleltetés folyamatosan hozzáadva: Amikor az első után a második indukciós jelet kapja, még egyszer ki kell számítania az időt az első időkésleltetési alapon;

>Időkésleltetés: A munkaidő-késleltetés az ügyfél kívánsága szerint állítható, a minimális idő 8s±3sec, maximum 7min±2min;

>Zárási funkció: munka közben az érzékelő folyamatosan világít a rakomány világításában, ha az áramellátást 2 másodpercre lekapcsolják, majd bekapcsolják. Kapcsolja ki az áramellátást 4 másodpercre, majd kapcsolja be, az érzékelő folytatja az automatizálást.

TERMÉKINFORMÁCIÓ (mint a diagram1)
Δ Kapcsolja ki az áramellátást;
Δ Csavarja ki a csavart az alapfedélen, húzza meg a vezetéknyílást, helyezze be a táp- és töltővezetéket az alapfedélbe;
Δ Rögzítse az alapfedelet a tágítható csavarral a kiválasztott beépítési helyzetben;
Δ Helyezze a táp- és terhelés vezetéket az érzékelőbe a jelzési diagramnak megfelelően;
Δ Rögzítse az érzékelőt az alapfedélre, csavarja meg szorosan a csavart, majd elektromosan tesztelheti.

TESZT
>Forgassa el a világításvezérlő gombot az óramutató járásával megegyező irányba a legnagyobbra; forgassa el az időkapcsolót az óramutató járásával megegyező irányba a legkisebbre.

>Kapcsolja be a tápfeszültséget, a szabályozott terhelésnek nem szabad működnie, és a jelzőlámpa 4 másodpercenként egyszer felvillan; a terhelés 5–10 másodpercen belül működne, és a jelzőlámpa másodpercenként kétszer felvillan. Ha nincsenek indukciós jelek, a terhelésnek 5-30 másodpercen belül le kell állnia, és a jelzőlámpának 4 másodpercenként újra kell villognia.

>Érzékelje újra 5-10 mp múlva, miután a terhelés kialszik, a terhelésnek működnie kell, és a jelzőlámpa 2-szer felvillan 1 másodpercenként, a terhelés 5-15 másodpercen belül leáll.

>Forgassa el a LUX gombot a legkisebbre az óramutató járásával ellentétes irányba. Ha 3LUX-on túli környezeti fényben teszteli, érzékelje, a terhelésnek nem szabad működnie, miután a terhelés leállt; Ha átlátszatlan tárggyal (törülközővel stb.) fedi le az érzékelő lencsét, a terhelésnek működnie kell. Érzékelés nélküli jelzések esetén normális, ha a terhelés 5-15 másodpercen belül leáll.

>Figyelem: 5 másodpercnek kell eltelnie a második és az első érzékelés között, amikor a terhelés leáll, míg nem kell, hogy legyen idő, amikor folyamatosan indukál, miközben a terhelés nem áll le.

JEGYZET
> Villanyszerelő vagy tapasztalt ember telepítheti;
>A nyugtalansági objektumok nem tekinthetők telepítési alaplapnak;
>Nincs akadályozó vagy nyugtalanító objektum, amely érzékelést végezne az észlelési ablak előtt;
> Kerülje a hőmérséklet-változási zónák közelébe való felszerelését, például: Légkondicionáló, központi fűtés stb.
>Kérjük, ne nyissa ki a tokot a biztonsága érdekében, ha a beszerelés után megtalálja a rögzítőelemet.

NÉHÁNY PROBLÉMA ÉS MEGOLDÁSI MÓD
1, A terhelés nem működik:
a. Ellenőrizze a teljesítményt és a terhelést;
b. Ha a jelzőlámpa 4 másodpercenként 1-szer felvillan;
c. Ha jó a terhelés;
d. Ha a jelzőlámpa felgyorsul az érzékelés után;
e. Ellenőrizze, hogy a beállított munkafény megfelel-e a környezeti fénynek.

2. Az érzékenység gyenge:
a. Kérjük, ellenőrizze, hogy az észlelési ablak előtt nincs-e olyan akadály, amely a jelek vételét befolyásolja;
b. Kérjük, ellenőrizze a környezeti hőmérsékletet;
c. Ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőkben;
d. Kérjük, ellenőrizze a beépítési magasságot;
e. Ha a mozgás iránya megfelelő.

3. Az érzékelő nem tudja automatikusan kikapcsolni a terhelést:
a. Ha folyamatos jel van az észlelési mezőben;
b. Ha az időkésleltetés a leghosszabbra van állítva;
c. Ha a teljesítmény megfelel a szükséges utasításnak;
d. Ha a hőmérséklet megváltozik az érzékelő közelében (légkondicionáló, központi fűtés stb.);
e. Ellenőrizze, hogy reteszelt állapotban van-e.

● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns kialakításokra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
