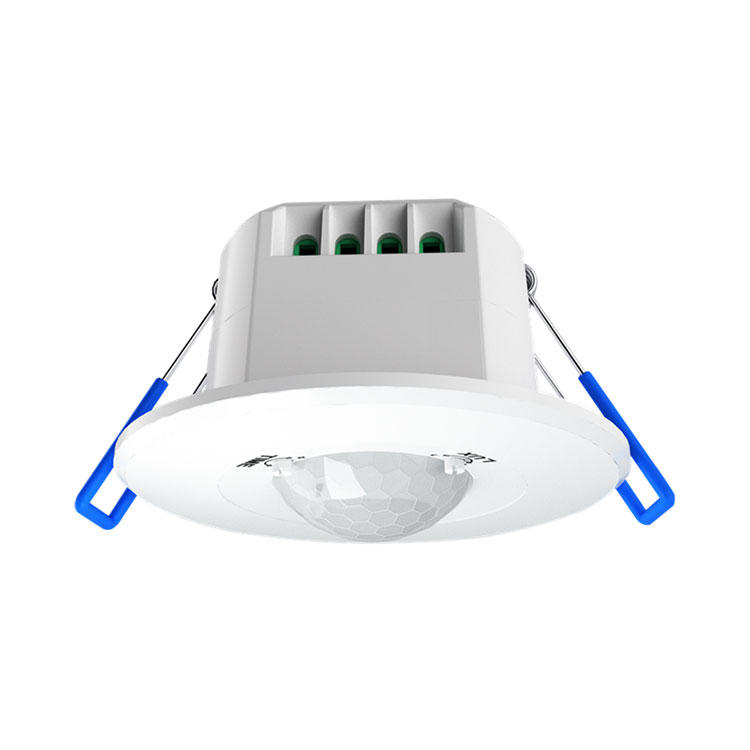

Infravörös érzékelő

Üdvözöljük, hogy vásároljon infravörös érzékelőt tőlünk. Az ügyfelek minden kérésére 24 órán belül válaszolunk.

Modell:PD-PIR601

Kérdés küldése

PD-PIR601 sorozatú infravörös érzékelő használati útmutatója

Összegzés
Alapverzió: PD-PIR601B, PD-PIR601P
Ez a termék egy új típusú energiatakarékos világításkapcsoló, amely nagy érzékenységű érzékelőket használ; integrálja az automatizálást, a kényelmet, a biztonságot, az energiatakarékosságot és a gyakorlati felhasználást; egy nagyméretű észlelési terület felső és alsó, bal és jobb szolgáltatási területekből áll; Az emberi test által kibocsátott infravörös energiát vezérlő Jelforrásként használják, ha valaki az érzékelési területre lép, azonnal elindíthatja a szabályozott terhelést; képes automatikusan azonosítani nappal és éjszaka; könnyen telepíthető és széles körű felhasználási területtel rendelkezik.

Nullakeresztes változat: PD-PIR601B-Z, PD-PIR601P-Z
Az alapváltozat funkciója alapján az MCU használata a kapcsolóinformációk pontos kiszámítására, illetve a relé vezérlése a szinuszhullám nullapontjában történő bekapcsolásra. Erős ütésgátló áramerősséggel rendelkezik, így minden terhelés a szinuszhullám nullapontjához csatlakozik. kerülje a hagyományos vezérlési módot a szinuszhullámú nagyfeszültségű túlfeszültség-áram problémájára, különösen a terhelés nagy kapacitású kondenzátort tartalmaz a nagyfeszültségű kár relé hatása alatt, nem hasonlítható össze a hagyományos termékekkel. Bármilyen típusú terhelés csatlakoztatható. éjjel-nappal azonosítani; könnyen telepíthető és széles körű felhasználási területtel rendelkezik.

Műszaki adatok
Áramforrás: 220-240VAC
Teljesítmény frekvencia: 50/60Hz
Fényszabályozás: <10LUX ~ 2000LUX (állítható)

PD-PIR601B:
Névleges terhelés: 800W Max.volfrám
150W Max. fénycső és LED
Időbeállítás: Min.: 8±3 mp Max.: 7±2 perc (állítható)
Érzékelési tartomány: 3 x 5 m (sugár.)
Érzékelési szög: ovális

PD-PIR601B-Z:

Minden terhelés: 1200W Max.
Időbeállítás: 8±3 mp Max.: 7±2 perc (állítható)
Érzékelési tartomány: 3 x 5 m (sugár.)
Érzékelési szög: ovális

Érzékelhető mozgási sebesség: 0,6-1,5 m/s
Beépítési magasság: 2,5-4,5m
Üzemi hőmérséklet: -10°C~+40°C

PD-PIR601P:
Névleges terhelés: 800W Max.volfrám
150W Max. fénycső és LED
Időbeállítás: Min.: 8±3 mp Max.: 7±2 perc (állítható)
Érzékelési tartomány: 5 x 5 m (sugár.)
Érzékelési szög: kör alakú

PD-PIR601P-Z:

Minden terhelés: 1200W Max.
Időbeállítás: 10 mp-12 perc (állítható)
Érzékelési tartomány: 5 x 5 m (sugár.)
Érzékelési szög: kör alakú

JEGYZET
1. Az érzékelési távolság környezeti hőmérséklete 22-24 ℃, és az érzékelési távolság a hőmérséklet emelkedésével csökken;
2. A beépítési magasság eltérő, az érzékelési távolság sugár eltérő. Ezt a terméket 2,5-4,5 méteres magasságban javasoljuk telepíteni, és különleges körülmények között megpróbálhatja 6 méteresre emelni;
3. A 601B-Z és a 601P-Z digitális rendszervezérlők, további fejlesztési lehetőséggel. Az érzékenység az ügyfél igényei szerint fejleszthető; közös vezérlőport és P port hozzáadható; a késleltetési idő szükség szerint növelhető.

Beállítás módja: potenciométer
Időbe telhet az értékek módosítása, mielőtt kielégítik az Ön igényeit.
(1) Fényszabályozás beállítása
Az üzemi megvilágítás értéke <10-2000LUX tartományban állítható.
A minimum, amikor az óramutató járásával ellentétes forog a végéig, és a maximum, amikor az óramutató járásával megegyező irányban a végéig.
(2)Időbeállítás
A minimum, amikor az óramutató járásával ellentétes forog a végéig, és a maximum, amikor az óramutató járásával megegyező irányban a végéig.

PD-PIR601B:Min.: 8±3 mp Max.: 7±2 perc (állítható)
PD-PIR601B-Z:8±3 mp Max.: 7±2 perc (állítható)
PD-PIR601P:Min.: 8±3 mp Max.: 7±2 perc (állítható)
PD-PIR601P-Z:10 mp-12 perc (állítható)

Megjegyzés: A lámpa kikapcsolása után közel 1 másodpercet kell várnia, mielőtt újra érzékeli. A lámpa csak akkor gyullad ki, ha a rendszer jelet észlel ezen idő letelte után.

A késleltetés beállításának megfelelő használata: A késleltetési idő beállítására szolgál a világítás bekapcsolásától a lámpa automatikus lekapcsolásáig, miután az érzékelő emberi mozgást észlel. A felhasználók igazodhatnak a tényleges igényekhez. Mivel az infravörös érzékelős termékek folyamatos érzékelési funkcióval rendelkeznek, a rendszer minden alkalommal újraidőzíti, amikor az érzékelő a késleltetési idő lejárta előtt érzékel. Amíg az emberek az érzékelési tartományon belül mozognak, a lámpa nem alszik ki. Ezért azt javasoljuk, hogy a felhasználók a lehető legkisebbre állítsák a késleltetési időt az energiamegtakarítás érdekében.

Érzékelő információ

Csatlakozás - kapcsolási rajz
Csatlakoztassa a vonalat a jobb oldali ábra szerint
L – Éles vezeték;
N – Semleges vezeték;
L’ – Teherhuzal;
Csatlakoztassa az L-t és az N-t árammal;
Csatlakoztassa L` és N terhelést.

Telepítés
Kapcsolja ki az áramellátást.
Helyezze a menetes csövet a tápkábelbe és a vezérlőkábelbe.
Csatlakoztassa a tápellátást és a terhelést az érzékelőhöz a kapcsolási rajz szerint.

Megjegyzések
Villanyszerelő vagy tapasztalt ember telepítheti.
A nyugtalansági objektumok nem tekinthetők telepítési alaplapnak.
Az észlelési ablak előtt nem lehetnek akadályozó vagy nyugtalanító tárgyak, amelyek az érzékelést befolyásolják.
Kerülje a levegőhőmérséklet-változási zónák közelében történő felszerelését, például: légkondicionálás, központi fűtés stb.
Kérjük, ne nyissa ki a tokot a biztonsága érdekében, ha a beszerelés után megtalálja a rögzítőelemet.

1. A lengő tárgyra való felszerelés hibareakcióhoz vezet.
2. A szél által fújt remegő függöny hibareakcióhoz vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3. Ha olyan helyre telepítik, ahol nagy a forgalom, az hibareakcióhoz vezet.
4. Egyes közeli berendezések által keltett szikrák hibareakcióhoz vezetnek.

● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem megfelelő használatból eredő veszteségekért a gyártó semmilyen felelősséget nem vállal.

Ez a kézikönyv a termék programozásának tartalma, erről külön nem értesítjük. Szigorúan tilos a kezelési útmutató tartalmát a cég engedélye nélkül bármilyen más célra másolni.
