IR infravörös indukciós érzékelő kapcsoló

Az alábbiakban bemutatjuk az IR infravörös indukciós érzékelő kapcsolót, remélem, segítek jobban megérteni az infravörös infravörös indukciós érzékelő kapcsolót. Üdvözöljük az új és régi ügyfeleket, hogy továbbra is együttműködjenek velünk egy jobb jövő megteremtése érdekében!

Modell:PD-PIR102-Z

Kérdés küldése

PD-PIR102-Z infravörös érzékelő használati utasítás

Digitális precíziós kapcsolóvezérlési technológia

Összegzés

Ez az infravörös infravörös indukciós érzékelő kapcsoló egy fejlett, digitálisan vezérelt infravörös piroelektromos intelligens érzékelő termék. Ez a termék egy nagy felbontású érzékelőt használ, amely majdnem kétszerese egyetlen hagyományos érzékelő érzékenységének. Az MCU segítségével pontosan kiszámítja a kapcsoló információit és pontosan vezérli, hogy a relé a szinuszhullám nullapontjában kapcsoljon be úgy, hogy minden terhelés bekapcsolva legyen. A szinuszhullám nullapontján elkerülhető a hagyományos vezérlési mód okozta bekapcsolási áramprobléma, amikor a szinuszhullámú magas feszültség be van kapcsolva, különösen a nagy kapacitású kondenzátor által generált nagyáramú kárrelé a magas feszültség hatására. feszültség a terhelés alatt.

A jelenlegi elektromos terhelések diverzifikációja miatt különösen a LED-lámpák, az energiatakarékos lámpák és a fénycsövek mindegyike eltérő kapacitású kondenzátorral rendelkezik. Ez katasztrófa a relék számára. Néha egy 50 W-os LED-lámpa 80-120 A túlfeszültséget képes generálni. A 10A-es közönséges relé csak 3-szor bírja el a bekapcsolási áramot, és valószínű, hogy a relé néhány napon belül vagy többször elromlik. Ez az oka annak, hogy a piacon kapható hagyományos érzékelő rövid élettartammal és kis terhelési árammal rendelkezik.

A probléma megoldása érdekében ez a termék fejlett digitális precíziós számításokat alkalmaz, hogy bekapcsolja a terhelést, amikor a szinuszhullám nulla potenciálon van, így megoldja a terhelési túlfeszültség-problémát, nagymértékben növeli a terhelhetőséget és meghosszabbítja a termék élettartamát. A sorozatgyártású szenzortechnológia legújabb vezérlési módszere bármilyen terhelést könnyedén vezérel. Ez egy közepes és felső kategóriás termék. Bár a költségek magasabbak a hagyományos változathoz képest, a termék megbízhatósága és élettartama jelentősen megnő. Ez a termék egyenlő a nyugalom és a biztonság választásával.

Ez a termék kapcsolóüzemű tápellátással és kondenzátoros lecsökkentett változattal rendelkezik. A kapcsolóüzemű változat üzemi feszültsége 100V-277V, készenléti fogyasztása pedig <0,5W. A kapacitív leléptetős változat elvileg csak egy feszültségű lehet, a készenléti fogyasztás >0,7W. Ezt figyelembe kell venni a termék kiválasztásakor.

Műszaki adatok

Áramforrás: 220-240VAC, 50Hz/60Hz
100-130VAC, 50Hz/60Hz
Minden terhelés: 1200W Max. (220-240VAC)
Max. 800 W (100-130 VAC)
Időbeállítás: 10 mp-12 perc (állítható)
Fényszabályozás: ＜10LUX-2000LUX (állítható)

Érzékelési tartomány (22°C): 1-8 m (sugár) (állítható)
Érzékelési szög: 360o (mennyezeti beépítés)
Beépítési magasság: 2,5-4,5m
Üzemi hőmérséklet: -10°C-+40°C
Üzemi páratartalom: <93%RH
Érzékelhető mozgási sebesség: 0,6-1,5 m/s

Az érzékelő LED-je:
1. 30 másodperces bekapcsolás után normál indukciós állapotba kerül. Ezalatt a LED-ek villognak
másodpercenként egyszer.
2. Egyszer kigyullad, ha az egység érzékelési jelet kap.

Funkció
LUX beállítás:
A LUX a környezet megvilágítására utal. A LUX beállító gomb beállításával kiválaszthatja, hogy az érzékelőt milyen fényerővel kívánja bevinni az indukcióba. Válassza ki az Önnek megfelelő szokást.
A 20LUX megoldás néhány opcióját meg kell világítani. Vannak, akik az 50LUX környezeti világítást választják induktív világításnak, mások pedig bármikor induktív világítást választanak, mindaddig, amíg a LUX beállító gombot a maximumra állítják.

Időbeállítás:
Az időbeállító gomb az érzékelő fényérzékelése utáni idő beállítására szolgál, és a felhasználó ésszerűen kiválaszthatja a késleltetési időt az indukció után.

Érzékelő információ

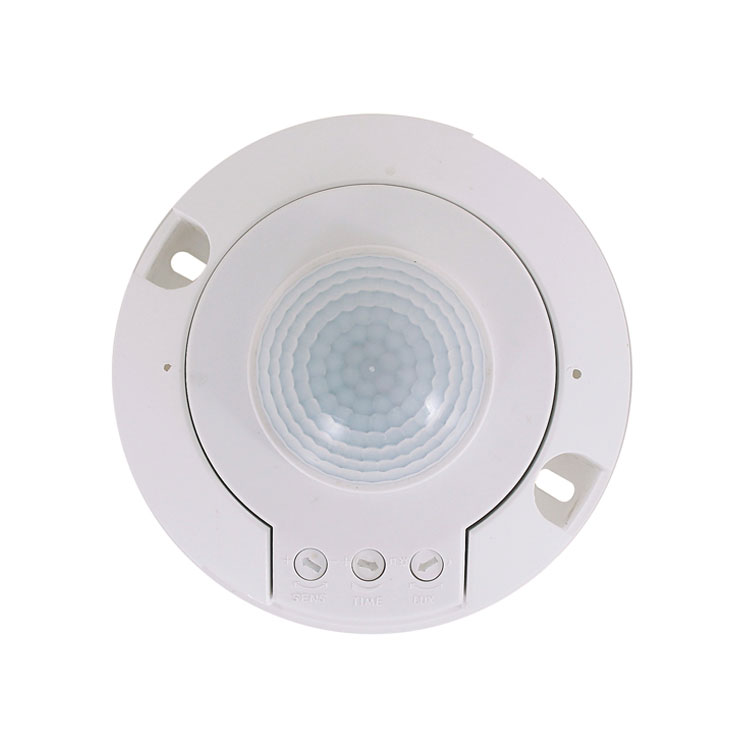

Gomb beállítása
① SENS: Az érzékelési tartomány beállítása. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. 1 m, amikor fordulat min, és 8 m, ha fordul max.
② TIME: A terhelési munka időbeállításának beállítása. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. Az időbeállítás körülbelül 12 perc, amikor a maximumra forgatja, és az idő beállítása körülbelül 10 mp, amikor a min.
③ LUX: Állítsa be a munkafényt. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. Minimálisra forgatva csak a 10LUX körüli fényszabályozás alatt működik, maximumra fordítva bármilyen fényszabályozást tud működni.

FIGYELEM: A termék használatakor állítsa be az érzékenységet a megfelelő pozícióba, kérjük, ne állítsa az érzékenységet maximumra, hogy elkerülje, hogy a termék a helytelen mozgás miatt ne működjön megfelelően. Mivel az érzékenység túl magas, könnyen észlelheti a rosszat. mozgás a szél által fújja a leveleket és a függönyöket, a kis állatokat és a helytelen mozgást az elektromos hálózat és az elektromos berendezések zavarása miatt. Mindezek miatt a termék nem működik megfelelően!

Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Telepítési útmutató

(1) Beszerelés előtt kapcsolja ki a tápfeszültséget;

(2) Forgassa el a felső fedelet az óramutató járásával ellentétes irányba, és vegye le, húzza meg az alsó fedelet rögzítő csavarokat;
(3) Szerelje fel az alsó fedelet a kiválasztott helyre csavarral (mint a①);
(4) A csatlakozási vezeték rajza szerint csatlakoztassa a tápvezetéket és a terhelési vezetéket az érzékelő csatlakozóvezeték oszlopába;
(5) Nyomja meg a gomb felső fedelét az érzékelőn, és forgassa el, és húzza meg az óramutató járásával megegyező irányba (mint a②), a telepítés befejeződött.

jegyzet
A beszerelést villanyszerelőnek vagy tapasztalt embernek kell elvégeznie.
Kerülje a nyugtalanító tárgyakra való felszerelését.
Az érzékelési ablak előtt ne legyen akadály és mozgó tárgy, amely érzékelést eredményez.
Biztonságára tekintettel, kérjük, ne nyissa ki a fedelet, ha a beszerelés után megtalálja a kapcsolóelemet.
Ha eltérés van a termék és az utasítás között, kérjük, elsősorban a termékre hivatkozzon.

Valami probléma és megoldás
A terhelés nem működik:
a. Ellenőrizze, hogy a tápellátás és a terhelés megfelelő-e.
b. Ellenőrizze, hogy jó-e a terhelés.
c. Ellenőrizze, hogy a kijelzőlámpa felgyorsul-e az észlelés után.
d. Ellenőrizze, hogy a munkalámpa megfelel-e a fényvezérlőnek.

Az érzékenység gyenge:
a. Kérjük, ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadály a jelek vételéhez.
b. Kérjük, ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e.
c. Kérjük, ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőkben.
d. Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az útmutatóban megadott magasságnak.
e. Kérjük, ellenőrizze, hogy a mozgás iránya megfelelő-e.

Az érzékelő nem tudja automatikusan leállítani a terhelést:
a. Ellenőrizze, hogy vannak-e folyamatos jelek az észlelési mezőkben.
b. Ellenőrizze, hogy az idő beállítása a leghosszabbra van-e állítva.
c. Ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak.
d. Ellenőrizze, hogy a hőmérséklet-változás nyilvánvalóan az érzékelő közelében van-e, például légkondicionálás vagy központi fűtés stb.

● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.

Ez a kézikönyv a termék aktuális tartalomprogramozására vonatkozik, a gyártó előzetes értesítés nélkül módosíthatja és módosíthatja!
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
