IR távirányító fénykapcsoló

Az alábbiakban bemutatjuk az infravörös távirányító fénykapcsolóját, remélem, hogy segítek jobban megérteni az IR távirányító fénykapcsolóját.

Modell:PD-PIR101-Z-IR

Kérdés küldése

PD-PIR101-Z-IR infravörös érzékelő használati utasítás


Összegzés

Ez az infravörös távirányítós fénykapcsoló egy fejlett, digitálisan vezérelt infravörös piroelektromos intelligens érzékelő termék. Az MCU segítségével pontosan kiszámítja a kapcsolóinformációkat, és pontosan vezérli a relét a szinuszhullám nullapontjában, hogy minden terhelés be van kapcsolva. A szinuszhullám nullapontján elkerülhető a hagyományos vezérlési mód okozta bekapcsolási áramprobléma, amikor a szinuszhullámú magas feszültség be van kapcsolva, különösen a nagy kapacitású kondenzátor által generált nagyáramú kárrelé a nagyfeszültség hatására. A terhelés alatti feszültség.Az áramköri elektromos terhelések diverzifikációja miatt, különösen a LED-lámpák, az energiatakarékos lámpák és a fénycsövek mindegyike eltérő kapacitású kondenzátorral rendelkezik. Ez katasztrófa a relék számára. Néha egy 50 W-os LED-lámpa 80-120 A túlfeszültséget képes generálni. A 10A-es közönséges relé csak 3-szor bírja el a bekapcsolási áramot, és valószínű, hogy a relé néhány napon belül vagy többször elromlik. Ez az oka annak, hogy a piacon kapható hagyományos érzékelő rövid élettartammal és kis terhelési árammal rendelkezik.


A probléma megoldása érdekében ez a termék fejlett digitális precíziós számításokat alkalmaz, hogy bekapcsolja a terhelést, amikor a szinuszhullám nulla potenciálon van, így megoldja a terhelési túlfeszültség-problémát, nagymértékben növeli a terhelhetőséget és meghosszabbítja a termék élettartamát. A sorozatgyártású szenzortechnológia legújabb vezérlési módszere bármilyen terhelést könnyedén vezérel. Ez egy közepes és felső kategóriás termék. Bár a költségek magasabbak a hagyományos változathoz képest, a termék megbízhatósága és élettartama jelentősen megnő. Ez a termék egyenlő a nyugalom és a biztonság választásával.


Ez a termék kapcsolóüzemű tápellátással és kondenzátoros lecsökkentett változattal rendelkezik. A kapcsolóüzemű változat üzemi feszültsége 100V-277V, készenléti fogyasztása pedig <0,5W. A kapacitív leléptetős változat elvileg csak egy feszültségű lehet, a készenléti fogyasztás >0,7W. Ezt figyelembe kell venni a termék kiválasztásakor.


Műszaki adatok
Áramforrás: 220-240VAC, 50Hz/60Hz
100-130VAC, 50Hz/60Hz
Minden terhelés: 1200 W Max. (220-240 VAC) 800 W Max. (100-130 VAC)
Érzékelési szög: 360o (mennyezeti beépítés)
Időbeállítás: Impulzus, 10sec-12min
(Manuális/infravörös távirányító beállítás)
Beépítési magasság: 2,5-4,5m
Fényszabályozás: <10LUX-2000LUX (állítható)
(Manuális/infravörös távirányító beállítás)
Érzékelési tartomány (22°C): 3-12 m (sugár)
(Manuális/infravörös távirányító beállítás)
Üzemi hőmérséklet: -10°C-+40°C
Üzemi páratartalom: <93%RH
Érzékelhető mozgási sebesség: 0,6-1,5 m/s


Az érzékelő LED-je:
1. 30 másodperces bekapcsolás után normál indukciós állapotba kerül. Ezalatt a LED-ek másodpercenként egyszer felvillannak.
2. Egyszer kigyullad, ha az egység érzékelési jelet kap.

Funkció
LUX beállítás:
A LUX a környezet megvilágítására utal. A LUX beállító gomb beállításával kiválaszthatja, hogy melyik
az érzékelőt az indukcióba helyezni kívánt megvilágítás. Válassza ki az Önnek megfelelő szokást.
A 20LUX megoldás néhány opcióját meg kell világítani. Vannak, akik az 50LUX környezeti világítást választják induktív világításnak, mások pedig bármikor induktív világítást választanak, mindaddig, amíg a LUX beállító gombot a maximumra állítják.

Időbeállítás:
Az időbeállító gomb az érzékelő fényérzékelése utáni idő beállítására szolgál, és a felhasználó ésszerűen kiválaszthatja a késleltetési időt az indukció után.

Érzékelő információ


Gomb beállítása
① SENS: Az érzékelési tartomány beállítása. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. 3 m, ha a min. fordulat, és 12 m, ha a max.
②TIME: A terhelési munka időbeállításának beállítása. Forgassa az óramutató járásával megegyező irányba a növeléséhez, és az óramutató járásával ellentétes irányba a csökkentéséhez. Az idő beállítása kb. 12 perc, ha max. Impulzus () üzemmódban van, amikor mini állásba kapcsolja. Impulzus üzemmódban, ha rövid idejű üzemmódba szeretne kapcsolni, az óramutató járásával ellentétes irányú forgatással egy kicsit, ha a LED háromszor felvillan, rendben van.
③ LUX: Állítsa be a munkafényt. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. Minimálisra forgatva csak a 10LUX körüli fényszabályozás alatt működik, maximumra fordítva bármilyen fényszabályozást tud működni.
Megjegyzés: Ezt az érzékelési távolság értéket egy 1,6–1,7 m magas, közepes méretű és 1,0–1,5 m/s járási sebességű emberi test méri. Ha változik a testmagasság, a testalkat és a járási sebesség, az érzékelési távolság is változik.

FIGYELEM:A termék használatakor állítsa be az érzékenységet a megfelelő pozícióba, kérjük, ne állítsa az érzékenységet a maximumra, hogy elkerülje a termék nem megfelelő működését a helytelen mozgás miatt. Mivel az érzékenység túl magas, könnyen észlelheti a helytelen mozgást szél fújja a leveleket és függönyöket, kis állatokat, valamint az elektromos hálózat és az elektromos berendezések zavarása miatti helytelen mozgást. Mindezek miatt a termék nem működik megfelelően!
Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

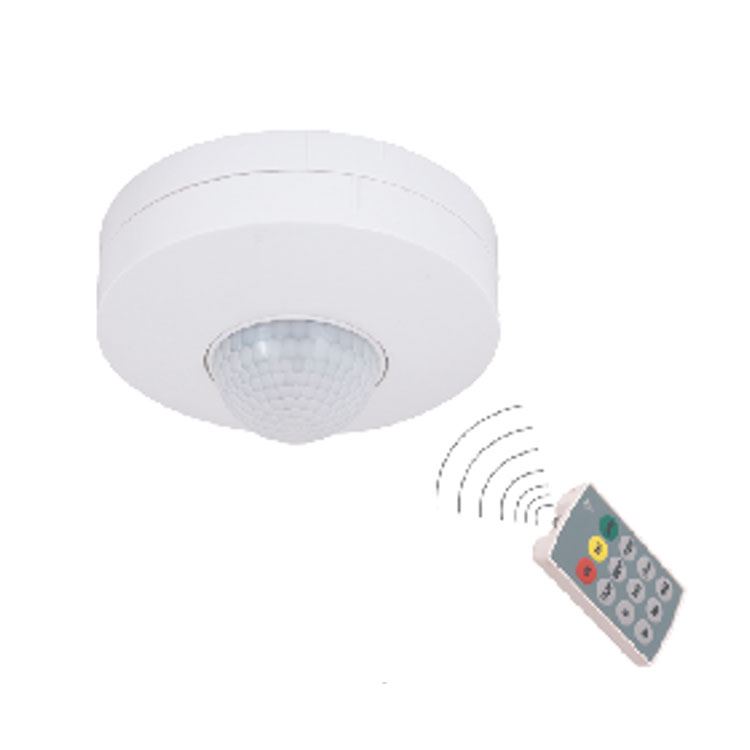

Távirányító
A 15 gombos távirányító kiválasztásakor kérjük, olvassa el az alábbi útmutatót, több funkciót is talál.

Funkciók:
ON-ON módban, BE módban az érzékelő LED-je másodpercenként felvillan, a csatlakoztatott terhelés 6 órán keresztül működik, majd automatikusan AUTO módba kapcsol.
MEGJEGYZÉS: Ha az IDŐ be van kapcsolva, az ON megnyomása nem lép BE módba.

AUTOMATIKUS automatikus érzékelési mód: Ha jelet észlel, az érzékelőben lévő LED jelzőfény egyszer felvillan.
MEGJEGYZÉS: ha az IDŐ be van kapcsolva, az ON megnyomása nem lép AUTO módba.


UNLOCK – nyomja meg az UNLOCK gombot, és indítsa el a beállítást. Ha nem végez semmilyen beállítást, a rendszer 2 percen belül zárolásra kerül, vagyis nem módosíthatja a beállításokat. Ha elvégzi a beállításokat, a rendszer az utolsó beállítás után 5 másodperccel zárolva lesz, vagyis nem módosíthatja a beállításokat.

SENS - érzékenység beállítása, MIN,6m,8m,MAX választható.
IDŐ – beállított késleltetés, 10”,2’,6’,12’ választható.
LUX--készlet munkalámpa, 10,50,150,2000 (LUX) választható.
A fentiek kiválasztása után nyomja meg az OK vagy a SEND gombot a beállítások elindításához, és az érzékelő a vezérlő beállításaként fog működni.
MEGJEGYZÉS: a vezérlőben CMOS van, amely képes megjegyezni az összes érvényes beállítást!

Telepítési útmutató
(1) Beszerelés előtt kapcsolja ki a tápfeszültséget;
(2) Forgassa el a felső fedelet az óramutató járásával ellentétes irányba, és vegye le, húzza meg az alsó fedelet rögzítő csavarokat;
(3) Szerelje fel az alsó fedelet a kiválasztott helyre csavarral (mint a①);
(4) A csatlakozási vezeték rajza szerint csatlakoztassa a tápvezetéket és a terhelési vezetéket az érzékelő csatlakozóvezeték oszlopába;
(5) Nyomja meg a gomb felső fedelét az érzékelőn, és forgassa el, és húzza meg az óramutató járásával megegyező irányba (mint a②), a telepítés befejeződött.


jegyzet
A beszerelést villanyszerelőnek vagy tapasztalt embernek kell elvégeznie.
Kerülje a nyugtalanító tárgyakra való felszerelését.
Az érzékelési ablak előtt ne legyen akadály és mozgó tárgy, amely érzékelést eredményez.
Biztonságára tekintettel, kérjük, ne nyissa ki a fedelet, ha a beszerelés után megtalálja a kapcsolóelemet.
Ha eltérés van a termék és az utasítás között, kérjük, elsősorban a termékre hivatkozzon.

Valami probléma és megoldás
A terhelés nem működik:
a. Ellenőrizze, hogy a tápellátás és a terhelés megfelelő-e.
b. Ellenőrizze, hogy jó-e a terhelés.
c. Ellenőrizze, hogy a kijelzőlámpa felgyorsul-e az észlelés után.
d. Ellenőrizze, hogy a munkalámpa megfelel-e a fényvezérlőnek.

Az érzékenység gyenge:
a. Kérjük, ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadály a jelek vételéhez.
b. Kérjük, ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e.
c. Kérjük, ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőkben.
d. Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az útmutatóban megadott magasságnak.
e. Kérjük, ellenőrizze, hogy a mozgás iránya megfelelő-e.

Az érzékelő nem tudja automatikusan leállítani a terhelést:
a. Ellenőrizze, hogy vannak-e folyamatos jelek az észlelési mezőkben.
b. Ellenőrizze, hogy az idő beállítása a leghosszabbra van-e állítva.
c. Ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak.
d. Ellenőrizze, hogy a hőmérséklet-változás nyilvánvalóan az érzékelő közelében van-e, például légkondicionálás vagy központi fűtés stb.

● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.

Ez a kézikönyv a termék tartalmának programozására vonatkozó időpontban, Nem vesszük észre, ha vannak frissítések.
Szigorúan tilos a kezelési útmutató tartalmának bármilyen más célú sokszorosítása a vállalat engedélye nélkül.
