PD-PIR121-Z infravörös érzékelő használati utasítás

Termék információ

Ez a mini mennyezeti foglaltsági infravörös mozgásérzékelő egy fejlett, digitálisan vezérelt infravörös piroelektromos intelligens érzékelő termék. Az MCU segítségével pontosan kiszámítja a kapcsolóinformációkat, és pontosan vezérli a relét a szinuszhullám nullapontjában, hogy minden egyes terhelés be van kapcsolva. A szinuszhullám nullapontján elkerülhető a hagyományos vezérlési mód okozta bekapcsolási áramprobléma, amikor a szinuszhullámú magas feszültség be van kapcsolva, különösen a nagy kapacitású kondenzátor által generált nagyáramú kárrelé a magas feszültség hatására. terhelés alatti feszültség. Az áram elektromos terheléseinek diverzifikációja miatt különösen a LED-lámpák, az energiatakarékos lámpák és a fénycsövek mindegyike eltérő kapacitású kondenzátorral rendelkezik. Ez katasztrófa a relék számára. Néha egy 50 W-os LED-lámpa 80-120 A túlfeszültséget képes generálni. A 10A-es közönséges relé csak 3-szor bírja el a bekapcsolási áramot, és valószínű, hogy a relé néhány napon belül vagy többször elromlik. Ez az oka annak, hogy a piacon kapható hagyományos érzékelő rövid élettartammal és kis terhelési árammal rendelkezik.

A probléma megoldása érdekében ez a termék fejlett digitális precíziós számításokat alkalmaz, hogy bekapcsolja a terhelést, amikor a szinuszhullám nulla potenciálon van, így megoldja a terhelési túlfeszültség-problémát, nagymértékben növeli a terhelhetőséget és meghosszabbítja a termék élettartamát. A sorozatgyártású szenzortechnológia legújabb vezérlési módszere bármilyen terhelést könnyedén vezérel. Ez egy közepes és felső kategóriás termék. Bár a költségek magasabbak a hagyományos változathoz képest, a termék megbízhatósága és élettartama jelentősen megnő. Ez a termék egyenlő a nyugalom és a biztonság választásával.

Ennek a terméknek van kapcsolóüzemű tápegysége és kondenzátoros lecsökkentett változata. A kapcsolóüzemű változat üzemi feszültsége 100V-277V, készenléti fogyasztása pedig <0,5W. A kapacitív leléptetős változat elvileg csak egy feszültségű lehet, a készenléti fogyasztás >0,7W. Ezt figyelembe kell venni a termék kiválasztásakor.

Műszaki adatok

Áramforrás: 220-240VAC 50/60Hz
Névleges terhelés: 220W.bármilyen terhelés
Időbeállítás: 8S-8Min (állítható)
Fényszabályozás: <10LUX ~ 2000LUX (állítható)
Érzékelési tartomány (22°C): Max 3m (sugár) (állítható)

Érzékelési szög: 360°
Beépítési magasság: 2,5-4,5 m
Üzemi hőmérséklet: -10~+40°C
Érzékelési mozgási sebesség: 0,6-1,5 m/s
Üzemi páratartalom: <93%RH

Érzékelő információ

Funkció
Érzékelési mező: az észlelési mező fel és le, bal és jobb szervizmezőből áll, a fogyasztó kívánsága szerint választható. De a mozgó orientációnak nagyon jó kapcsolata van az érzékenységgel.

Beazonosítható nappal és éjszaka: a fényszabályozás szabadon állítható, amikor működik. Nappal és éjszaka is működhet, ha „nap” állásba van állítva (max); de csak a 10 lux alatti fényszabályozásban tud működni, ha „hold” állásban van (min). Ami a beállítási mintát illeti, kérjük, tekintse meg a tesztelési mintát.

Az időkésleltetés folyamatosan hozzáadható: amikor az első után a második indukciós jelet kapta, akkor még egyszer kiszámítja az időt az első időkésleltetés hátralévő részében. (Idő beállítása)

Fényszabályozó potenciométer (LUX): a gomb az óramutató járásával megegyező irányba az érték növeléséhez; az óramutató járásával ellentétes irányba a gombot, hogy csökkentse az értékét.

Időpotenciométer (TIME): az óramutató járásával megegyező irányba a forgatógomb az érték növeléséhez, a maximális késleltetési idő 8 perc; az óramutató járásával ellentétes irányba fordítva a gombot az érték csökkentéséhez, a minimális késleltetési idő 8 másodperc.

Érzékenységi potenciométer (SENS): a gomb óramutató járásával megegyező irányba, hogy növelje az értékét, a maximális távolság 3 m (sugár.).

Telepítés (lásd a következő ábrát)
Kapcsolja ki az áramellátást.
Helyezze a menetes csöveket a tápkábelbe és a vezérlővezetékbe.
Csatlakoztassa a tápfeszültséget és a terhelést az érzékelővel a csatlakozási rajz szerint.

Teszt

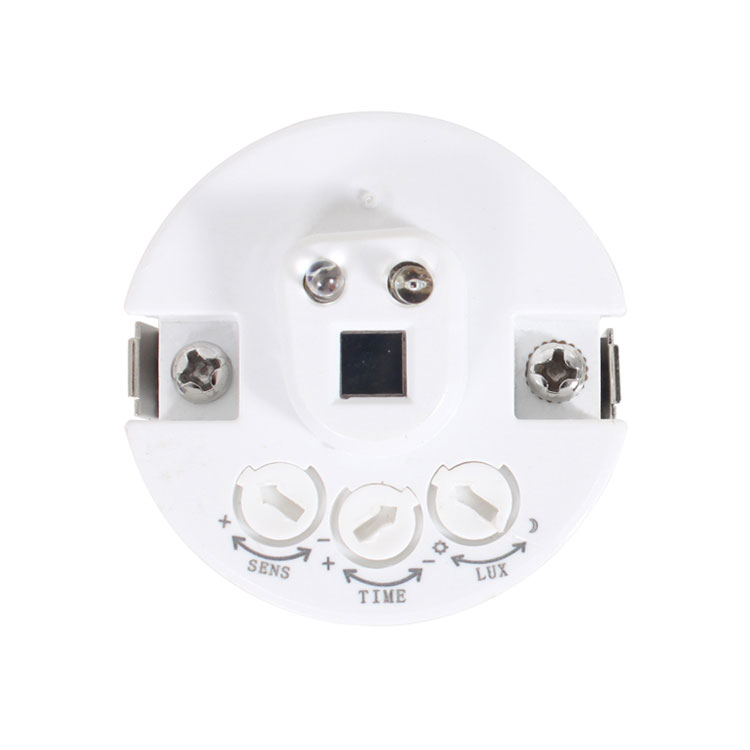

① SENS: Az érzékelési tartomány beállítása. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. 1m, ha a min.-re fordul, és 6m, ha a max.
② TIME: A terhelési munka időbeállításának beállítása. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. Az időbeállítás kb. 8 perc, ha max állásba forgatja, és az időbeállítás kb. 8 mp, ha min.
③ LUX: Állítsa be a munkafényt. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. Minimálisra forgatva csak a fényszabályozás alatt működik kb. 10LUX, maximumra fordítva bármilyen fényszabályozást tud működni.

FIGYELEM:A termék használatakor állítsa be az érzékenységet a megfelelő pozícióba, kérjük, ne állítsa az érzékenységet a maximumra, hogy elkerülje a termék nem megfelelő működését a helytelen mozgás miatt. Mivel az érzékenység túl magas, könnyen észlelheti a helytelen mozgást szél fújja a leveleket és függönyöket, kis állatokat, valamint az elektromos hálózat és az elektromos berendezések zavarása miatti helytelen mozgást. Mindezek miatt a termék nem működik megfelelően!
Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Ügyeljen a telepítésre

Megjegyzések

Villanyszerelő vagy tapasztalt ember telepítheti.
A nyugtalansági objektumok nem tekinthetők telepítési alaplapnak.
Az észlelési ablak előtt nem lehetnek akadályozó vagy nyugtalanító tárgyak, amelyek az érzékelést befolyásolják.
Kerülje a levegőhőmérséklet-változási zónák közelében történő felszerelését, például: légkondicionálás, központi fűtés stb.
Kérjük, biztonsága érdekében ne nyissa ki a tokot, ha a beszerelés után megtalálja a rögzítőelemet.

Megjegyzés
1. Tartsa az érzékelőt arra a területre, ahol az emberek általában mozognak.
2. Tartsa az érzékelőt a környezeti fény pozíciójában, hogy sokkal pontosabb megvilágítási beállítást kapjon.
3. Ha az időkésleltetésen belül ismét érzékeli a jelet, az időkésleltetés hazudik.

Valami probléma és megoldás
A terhelés nem működik:
a: Ellenőrizze a teljesítményt és a terhelést.
b: Ha jó a terhelés.
c: Ellenőrizze, hogy a munkalámpa megfelel-e a környezeti fénynek.

Az érzékenység gyenge:
a: Ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadálya ennek a hatásnak a jelek vételében.
b: Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e.
c: Ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőben.
d: Ha a mozgás iránya megfelelő.

Az érzékelő nem tudja automatikusan leállítani a terhelést:
a: Ha folyamatos jel van az érzékelési mezőkben.
b: Ha az időkésleltetés a leghosszabbra van állítva.
c: Ha a teljesítmény megfelel az utasításnak.
d: Ha a levegő hőmérséklete megváltozik az érzékelő közelében, például légkondicionáló vagy központi fűtés stb.

● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.

Ez a kézikönyv a termék aktuális tartalomprogramozására vonatkozik, a gyártó előzetes értesítés nélkül módosíthatja és módosíthatja!
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
