Mozgásérzékelő
Az alábbiakban bemutatjuk a Mozgásérzékelőt. Remélem, hogy segítek a Motion Sensor jobb megértésében.

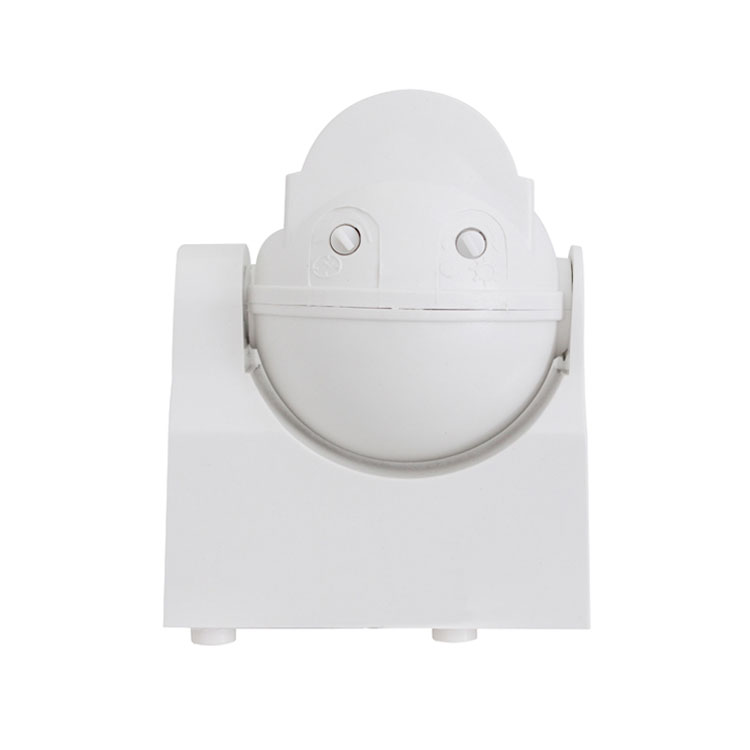

Modell:PD-PIR108
Kérdés küldése
Infravörös érzékelő PD-PIR108 utasítás
TERMÉK INFORMÁCIÓ
A Motion Sensor egy új energiatakarékos kapcsoló, amely jó érzékenységű érzékelőt, integrált áramkört és SMT-t alkalmaz. Automatikus, kényelmes, biztonságos, energiatakarékos és praktikus funkciókat gyűjt össze. A széles érzékelési mező felfelé és lefelé, balra és jobbra szervizmezőből áll. Az emberi mozgás infravörös sugarainak vételével működik. Amikor az ember belép az észlelési mezőkbe, azonnal elindíthatja a terhelést, és automatikusan azonosítja a nappalt és az éjszakát; Felszerelése nagyon kényelmes, felhasználása pedig nagyon széles. Rendelkezik a teljesítményjelző és az észlelési jelzés funkcióival.
MŰSZAKI ADATOK Áramforrás: 100V/AC-130V/AC 220V/AC-240V/AC Teljesítmény frekvencia: 50/60Hz Névleges terhelés: 800 W. Max. volfrám (100V/AC-130V/AC) 1200 W. Max. volfrám (220V/AC-240V/AC) 300 W. Maximális fénycső (220V/AC-240V/AC) 150 W. Maximális fénycső (100 V/AC-130 V/AC) Időbeállítás: Min. 8 s±3 s Max. 7 perc ± 2 perc (állítható) |
Fényszabályozás: <3LUX~2000LUX (állítható) Észlelési szög: 180° 140° 110° Érzékelési tartomány: max 12m (<24°C) Üzemi hőmérséklet: -10-40°C Érzékelési mozgási sebesség: 0,6-1,5 m/s Üzemi páratartalom: <93%RH Beépítési magasság: 0,5-3,5 m Energiafogyasztás: 0,45 W (statikus 0,1 W) |
SZENZOR INFORMÁCIÓK
FUNKCIÓ
Érzékelési mező: az észlelési mező (lásd az alábbi ábrát) fel és le, bal és jobb szervizmezőből áll, a fogyasztó kívánsága szerint választható. De a mozgó orientációnak nagyon jó kapcsolata van az érzékenységgel.
Képes éjjel-nappal felismerni: A fogyasztó beállíthatja a környezeti fényt, amikor a PD-PIR108 működik. Éjszaka és nappal is működhet, ha a „nap” helyzetbe (max.) van beállítva. A környezeti fényben kevesebb, mint 3LUX, ha a „hold” állásban van beállítva (min). Ami a beállítási mintát illeti, kérjük, tekintse meg a tesztelési mintát.
Tápellátás és érzékelés jelzése: A jelzőlámpa a tápfeszültség bekapcsolása után 4 másodpercenként egyszer felvillanhat. A jelek vétele után 1 másodpercenként kétszer villanhat. Ugyanakkor megmutatja, hogy az érzékelő normális-e az érzékeléshez és a tápellátáshoz.
Az időbeállítás folyamatosan hozzáadódik: Amikor az első induktor után kapja a második indukciós jelet, még egyszer ki tudja számítani az időt az első időkésleltetési alap többi részén. (Beállítani az időt).
Az idő beállítása állítható: A fogyasztó kívánsága szerint beállítható. A minimális idő 8 s±3 mp. Maximum 7 perc±2 perc.
TELEPÍTÉS (lásd a következő ábrát)
Kapcsolja ki az áramellátást.
Csavarja le a szöget az alján. Nyissa ki a vezeték lyukat. A tápvezeték és a terhelő vezeték alul van fúrva.
Rögzítse az alját a kiválasztott helyre a felfújt csavarral.
Csatlakoztassa a tápfeszültséget és a terhelést a csatlakozóvezeték oszlopba a vázlatrajz szerint.
Rögzítse az érzékelőt az alján, csavarja fel a szöget és kapcsolja be a tápfeszültséget. Ezután tesztelheti.
TESZT
Forgassa el a fényszabályozó gombot az óramutató járásával megegyező irányba a maximumon (nap), forgassa az óramutató járásával megegyező irányban az időgombot a minimumon.
A tápfeszültség bekapcsolásakor a terhelés nem működik, és a jelzőlámpa 4 másodpercig egyszer felvillan. 5-10 másodperc elteltével a terhelés működik, és a jelzőlámpa kétszer felvillan 1 másodpercet. Ha nincs induktor jel, a terhelésnek 5-30 másodpercen belül le kell állnia, és a jelzőlámpának még 4 másodpercet kell villognia.
Az első megjelenése után 5–10 másodperc múlva tegye újra értelmessé. A terhelésnek működnie kell, és a vaku sebessége 2-szer 1 másodperc alatt. A terhelésnek 5-15 másodpercen belül le kell állnia.
Forgassa a világításvezérlő gombot az óramutató járásával ellentétes irányba minimumra. Ha 3LUX-nál kisebb értékre van beállítva, az induktor terhelése nem működik a terhelés leállása után. Ha az érzékelési ablakot átlátszatlan tárgyakkal (törülköző stb.) fedi le, akkor a terhelés induktor jelek nélkül működik, a terhelésnek 5-15 másodpercen belül le kell állnia.
MEGJEGYZÉSEK Villanyszerelő vagy tapasztalt ember telepítheti. A nyugtalansági objektumok nem tekinthetők telepítési alaplapnak. Az észlelési ablak előtt nem lehetnek akadályozó vagy nyugtalanító tárgyak, amelyek az érzékelést befolyásolják. Kerülje a levegőhőmérséklet-változási zónák közelében történő felszerelését, például: légkondicionálás, központi fűtés stb. Kérjük, biztonsága érdekében ne nyissa ki a tokot, ha a beszerelés után megtalálja a rögzítőelemet. |
|
NÉHÁNY PROBLÉMA ÉS MEGOLDÁS MÓD
A terhelés nem működik:
a: Ellenőrizze a teljesítményt és a terhelést.
b: Ha jó a terhelés.
c: Ha a jelzőlámpa sebessége felgyorsul az érzékelés után.
d: Ellenőrizze, hogy a munkalámpa megfelel-e a környezeti fénynek.
Az érzékenység gyenge:
a: Ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadálya ennek a hatásnak a jelek vételében.
b: Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e.
c: Ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőben.
d: Kérjük, ellenőrizze a beépítési magasságot.
e: Ha megfelelő a mozgástájolás.
Az érzékelő nem tudja automatikusan leállítani a terhelést:
a: Ha folyamatos jel van az érzékelési mezőkben.
b: Ha az időkésleltetés a leghosszabbra van állítva.
c: Ha a teljesítmény megfelel az utasításnak.
d: Ha a levegő hőmérséklete megváltozik az érzékelő közelében, például légkondicionáló vagy központi fűtés stb.
● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.
Megoldások az elektromos hálózat impulzusinterferenciájának megelőzésére a termékekben:
A regionális interferencia-hálózatok különbségei miatt az interferencia impulzusa bizonytalan, ezért a felhasználónak nem javasolt az érzékenységet maximumra állítani használat közben.
Javaslat: Kérjük, telepítse és állítsa be a megfelelő távolságra az érzékenységet, ne állítsa be a maximális érzékenységet a helytelen működés elkerülése érdekében.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns kialakításokra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
