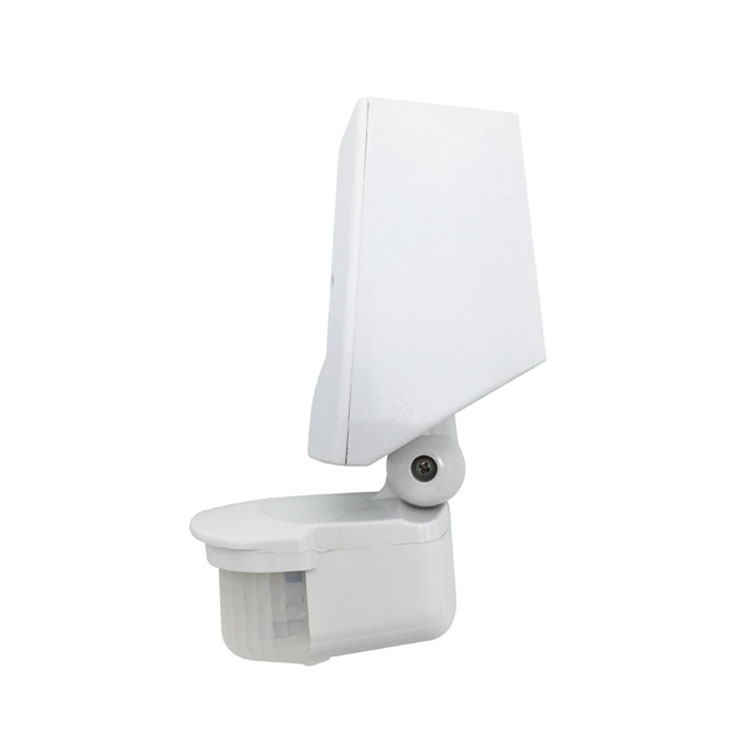

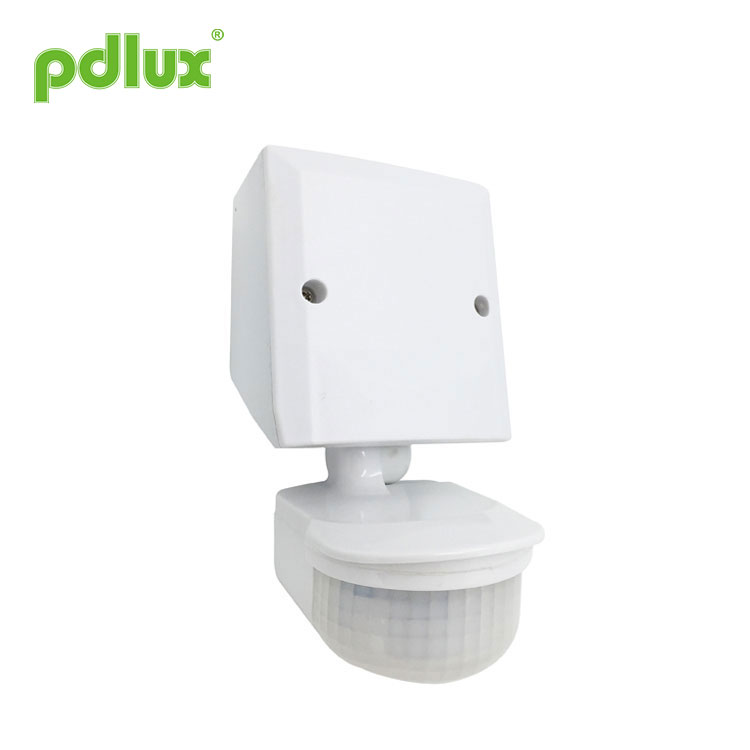

Kültéri IP65 PIR mozgásérzékelő kapcsoló

Biztos lehet benne, hogy gyárunkból vásárol kültéri IP65 PIR mozgásérzékelő kapcsolót, és mi a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.

Modell:PD-PIR152J

Kérdés küldése

PD-PIR152J infravörös érzékelő használati utasítás

IP 65

Összegzés
A kültéri IP65 PIR mozgásérzékelő kapcsoló egy PIR érzékelő kapcsoló, amely az emberi infravörös energiát használja vezérlőjelforrásként, és meghatározza a fényt, hogy működjön-e vagy sem, és automatikusan szabályozza a világítás be- és kikapcsolását. és aktiválja az érzékelőt, a lámpa bekapcsol; Amikor az ember elhagyja az észlelést, és eléri a beállítási időt, a lámpa kikapcsol. Automatikusan érzékeli a környezeti fény megvilágítását, és beállítja és beállítja az értéket a tények szerint. Például a lámpa akkor kapcsol be és működik, ha a környezeti fény megvilágítása a beállított érték alatt van. amint túllépi a beállított értéket, a lámpa működése leáll. A lámpa addig világít, amíg a késleltetés el nem jön, amikor az érzékelő kiold. Az állandó jelzés észlelése után az idő átfedésbe kerül és a lámpa folyamatosan világít. Felszerelhető beltéren, folyosón és közösségi épületben.

Műszaki adatok

Áramforrás: 220-240V/AC
Teljesítmény frekvencia: 50Hz
Névleges terhelés: 1200W Max.volfrám
300W Max.fluoreszkáló
Időbeállítás: 5S-(7±2)min (állítható)
Fényszabályozás: <10LUX ~ 2000LUX (állítható)
Érzékelési tartomány: 10 m Max.

Érzékelési szög: 180°
Védettségi szint: IP65
Beépítési magasság: 1,5-2,5 m
Üzemi hőmérséklet: -10~+40°C
Érzékelési mozgási sebesség: 0,6-1,5 m/s
Üzemi páratartalom: <93%RH

A normál termékhez képest

Az észlelési angyal hosszú normál termék, az észlelési távolság széles.

Funkció
Beazonosítható nappal és éjszaka: a fényszabályozás szabadon állítható, amikor működik. Nappal és éjszaka is működhet, ha „nap” állásba van állítva (max); de csak a 10 lux alatti fényszabályozásban tud működni, ha „hold” állásban van (min). Ami a beállítási mintát illeti, kérjük, tekintse meg a tesztelési mintát.

Az időkésleltetés folyamatosan hozzáadható: amikor az első után a második indukciós jelet kapta, akkor még egyszer kiszámítja az időt az első időkésleltetés hátralévő részében. (Idő beállítása)

Fényszabályozó potenciométer (LUX): az óramutató járásával megegyező irányba a forgatógomb értékének csökkentéséhez; az óramutató járásával ellentétes irányba a gombot, hogy növelje az értékét.

Időpotenciométer (TIME): az óramutató járásával megegyező irányba a forgatógomb az érték növeléséhez, a maximális késleltetési idő 9 perc; az óramutató járásával ellentétes irányba fordítva a gombot az érték csökkentéséhez, a minimális késleltetési idő 5 másodperc.

Flash funkció: amikor az érzékelő hasznos jelet észlel, a jelzőfény villog; nem érzékel hasznos jelet, a visszajelző nem villog.

Beállítás módja: potenciométer
Időbe telhet az értékek módosítása, mielőtt kielégítik az Ön igényeit.

(1)Időbeállítás
5 másodperctől (teljesen az óramutató járásával ellentétes irányba) 9 percig (teljesen az óramutató járásával megegyezően) állítható be. Az idő letelte előtt észlelt mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az érzékelési tartomány beállításához és a sétateszt elvégzéséhez.

JEGYZET:Ha a lámpa automatikusan kikapcsol, 1 másodpercbe telik, mire az érzékelő készen áll egy újabb mozgás érzékelésére, vagyis csak az 1 másodperccel később észlelt jel tud automatikusan bekapcsolni.

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság kedvéért érdemes lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelőnek van folyamatos érzékelés funkciója, vagyis a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.

(2) Fényszabályozás beállítása
<10-2000 LUX tartományban határozható meg. A gomb óramutató járásával megegyező irányba történő teljes elforgatásához körülbelül 10 lux, az óramutató járásával ellentétes irányban pedig körülbelül 2000 lux. Amikor beállítja az érzékelési zónát és a járástesztet nappali fényben végzi, teljesen el kell forgatnia a gombot az óramutató járásával megegyező irányba.

Telepítés I. Csatlakoztassa a vonalat a jobb oldali ábra szerint. N – kék L – barna L’ – piros (az infravörös érzékelőtől származik) csatlakoztassa a kéket és a barnát árammal kösse össze a kéket és a pirosat terheléssel.
II. 1. Húzza meg a csavart a csatlakozóvezeték dobozán, és vegye le a doboz fedelét. 2. A csatlakozási ábra szerint csatlakoztassa a tápfeszültséget és a terhelést az érzékelőhöz. 3. Rögzítse az érzékelőt a kiválasztott helyzetben az alábbi ábra szerint. 4. Kérjük, fedje le a fedelet, és húzza meg a csavart.
Teszt 1. A beszerelés után forgassa el az óramutató járásával ellentétes irányba az időkapcsolót (1) a végéig, mielőtt bekapcsolja a tápfeszültséget. forgassa el a fényszabályozó gombot (2) az óramutató járásával ellentétes irányba a maximális értékre. 2. Kapcsolja be a tápfeszültséget, a lámpa 30 másodperc múlva világíthat. Miután kikapcsolt, 5 másodperc múlva tegye újra értelmet. 3. Ha mindegyik jó állapotban van, az időbeállító gombbal a világítási idő tetszés szerint állítható, a fényszabályozó gombbal pedig a környezeti fényt.

Megjegyzések
Villanyszerelő vagy tapasztalt ember telepítheti.
A nyugtalansági objektumok nem tekinthetők telepítési alaplapnak.
Az észlelési ablak előtt nem lehetnek akadályozó vagy nyugtalanító tárgyak, amelyek az érzékelést befolyásolják.
Kerülje a levegőhőmérséklet-változási zónák közelében történő felszerelését, például: légkondicionálás, központi fűtés stb.
Kérjük, ne nyissa ki a tokot a biztonsága érdekében, ha a beszerelés után megtalálja a rögzítőelemet.

Megjegyzés
1. Tartsa az érzékelőt arra a területre, ahol az emberek általában mozognak.
2. Tartsa az érzékelőt a környezeti fény pozíciójában, hogy sokkal pontosabb megvilágítási beállítást kapjon.
3. Ha az időkésleltetésen belül ismét érzékeli a jelet, az időkésleltetés hazudik.
4. LUX gomb: a munkakörülmények fénysűrűsége .Amikor a gomb „+” kapcsolót vált, az azt jelenti, hogy egész nap érzékeli, ha a gomb „-” kapcsolót vált, akkor csak <10 LUX fénysűrűség alatt működik.
5. IDŐ gomb: Ez az az időszak, amikor a lámpa lassan felgyullad anélkül, hogy jelet adna.

Valami probléma és megoldás
A terhelés nem működik:
a: Ellenőrizze a teljesítményt és a terhelést.
b: Ha jó a terhelés.
c: Ellenőrizze, hogy a munkalámpa megfelel-e a környezeti fénynek.

Az érzékenység gyenge:
a: Ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadálya ennek a hatásnak a jelek vételében.
b: Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e.
c: Ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőben.
d: Ha a mozgás iránya megfelelő.

Az érzékelő nem tudja automatikusan leállítani a terhelést:
a: Ha folyamatos jel van az érzékelési mezőkben.
b: Ha az időkésleltetés a leghosszabbra van állítva.
c: Ha a teljesítmény megfelel az utasításnak.
d: Ha a levegő hőmérséklete megváltozik az érzékelő közelében, például légkondicionáló vagy központi fűtés stb.

● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem megfelelő használatból eredő veszteségekért a gyártó semmilyen felelősséget nem vállal.
Cégünk mindig a kiváló minőségű termékek gyártására összpontosít. Néhány helytelen művelet vagy néhány alkatrész meghibásodása a termékek működésképtelenségét eredményezheti. Kérjük, lépjen kapcsolatba a gyártókkal vagy a kiskereskedőkkel, ha a termékek érvénytelenek. Ezt az utasítást a jelenlegi helyzetnek megfelelően teljesítjük. A gyártó értesíti, ha változás történik.
A tartalom a gyártó engedélye nélkül nem reprodukálható vagy másolható.
