Átvizsgált infravörös érzékelő

Professzionális infravörös érzékelő gyártóként biztos lehet benne, hogy gyárunkból vásárol Passed infravörös érzékelőt, és mi a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.

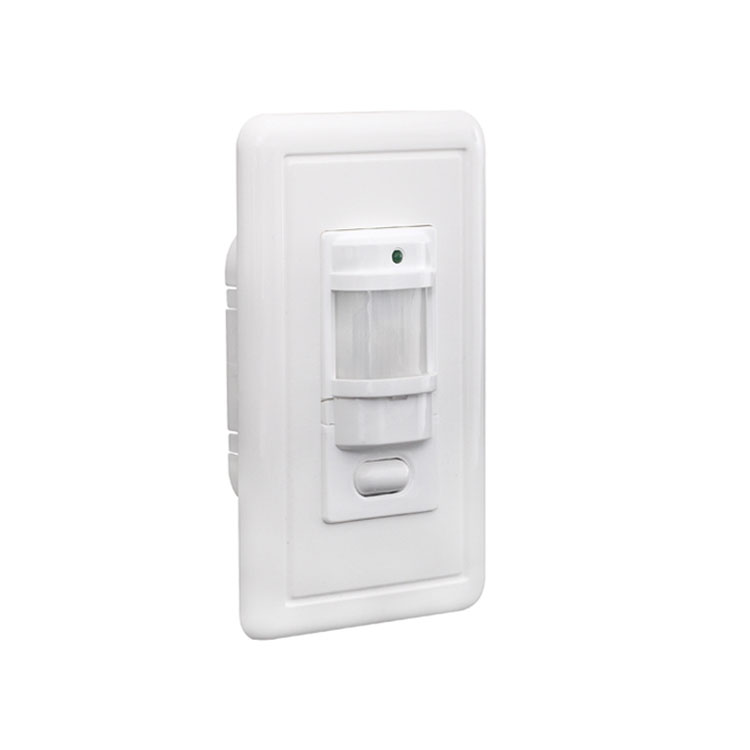

Modell:PD-PIR133B

Kérdés küldése

Infravörös mozgásérzékelő PD-PIR133B utasítás

TERMÉK INFORMÁCIÓ
A Passed Infrared Sensor egy új energiatakarékos kapcsoló. integrált áramkört, jó érzékenységű detektort és SMT-t alkalmaz. Automatikus, kényelmes, biztonságos, energiatakarékos és praktikus funkciókat tartalmaz. A széles érzékelési tartományt a fel és le, a bal és a jobb szervizmező alkotja. Az emberi mozgás infravörös sugarainak vételével működik. Egyszerre tudja elindítani a szabályozott terhelést, amikor az ember belép az észlelési mezőbe. Automatikusan képes azonosítani éjjel-nappal. Felhasználási köre széles. Beépítése nagyon kényelmes. Rendelkezik a teljesítményjelző és az érzékelési jelzés funkcióival.

ELŐÍRÁSOK

Áramforrás: 100V/AC-130V/AC

220V/AC-240V/AC
100V/AC-240V/AC
Teljesítmény frekvencia: 50/60Hz
Fényszabályozás: <20LUX
Névleges terhelés: 800 W Max. volfrám (110 V/AC)
1200 W Max. volfrám (220 V/AC)
80W max. fluoreszkáló (110V/AC)
120W Max. fluoreszkáló (220V/AC)
Érzékelési tartomány: max 9m (22℃)

Időbeállítás: Min.:8s±3sec
Max: 7 perc ± 2 perc
Érzékelési szög: 140°
180°
Üzemi hőmérséklet: -10 ~ +40 ℃
Üzemi páratartalom: <93%RH
Beépítési magasság: 1m~1,6m
Energiafogyasztás: 0,45 W (statikus 0,1 W)
Érzékelési mozgási sebesség: 0,6-1,5 m/s

SZENZOR INFORMÁCIÓK

FUNKCIÓ
Észlelési mező: Az észlelési mező fel és le, bal és jobb szervizmezőből áll.
De az érzékelési mezőben lévő mozgó orientációnak nagy kapcsolata van az érzékenységgel.

Éjjel-nappal azonosítható: a gyártás előtt van beállítva. De csak 20LUX alatti környezeti fény mellett tud működni.

Tápellátás és érzékelés jelzése: A jelzőlámpa a tápfeszültség bekapcsolása után 4 másodpercenként egyszer felvillanhat. A jelek vétele után 1 másodpercenként kétszer villanhat. Tehát azt mutatja, hogy az észlelés és a teljesítmény normális-e.

Az időkésleltetés folyamatosan hozzáadódik: Amikor az első indukció után megkapja a második indukciós jeleket, akkor még egyszer kiszámítja az időt az első időkésleltetési alap hátralévő részén. (beállított idő)

Időkésleltetés beállítása: A fogyasztó kívánsága szerint beállítható. A minimális idő 8 s±3 mp. Maximum 7 perc±2 perc.

A kapcsoló: „AUTO” állapot, amikor benyomja. „KI” állapot, amikor kinyomja.

TELEPÍTÉS: (lásd az alábbi ábrát)
Kapcsolja ki az áramellátást
A tápellátás és a terhelési vezeték a bekötési rajz szerint csatlakozik az érzékelőhöz
Vedd le a táblát. Az érzékelő a kiválasztott pozícióban van rögzítve.
Az áramellátást a táblafelület letakarása után kapcsolhatja be és tesztelheti.

TESZT
Forgassa el az időkapcsolót az óramutató járásával ellentétes irányba a minimumra, miután levette a tábla felületét.

A tápfeszültség bekapcsolása után a szabályozott terhelés nem működik, és a jelzőlámpa 4 másodpercenként egyszer felvillan. A terhelésnek 10 másodpercen belül működnie kell, és a jelzőlámpa 1 másodpercenként 2-szer felvillanhat, ha átlátszatlan tárgyakkal (törülköző stb.) takarja el az érzékelési ablakot. (A fény nem tudja kivetíteni az észlelési ablakot). Ha nincs indukciós jel, a terhelésnek 5-30 másodpercen belül le kell állnia. Ugyanakkor a visszajelző lámpának 4 másodpercenként még mindig fel kell villannia.

Az első megjelenése után szánjon 5-10 másodpercet az észlelési ablak lefedésére. A terhelésnek működnie kell, és a jelzőlámpa 1 másodpercenként kétszer felvillan. A terhelés 5-15 másodpercen belül leáll.

A terhelésnek 5–10 másodpercen belül működnie kell, ha a tápfeszültség bekapcsolása után 20 LUX alatti környezeti fény mellett teszteli. Miután a terhelés leállt, az érzékelő terhelése nem működik. (az érzékelő folyamatosan működik, ha a folyamatos induktor jeleket kapta, amikor a terhelés működik). Ha újra érzékeli, a terhelésnek működnie kell.
Ha nincs induktor jel, normális, hogy a terhelés 5-15 másodpercen belül leáll.

MEGJEGYZÉSEK
Villanyszerelő vagy tapasztalt ember telepítheti.
A nyugtalansági objektumok nem tekinthetők telepítési alapnak.
Az észlelési ablak előtt nincsenek akadályozó vagy nyugtalanító objektumok, amelyek érzékelést végeznének
Kerülje a hőmérséklet-változási zónák közeli telepítését, például: légkondicionáló, központi fűtés stb.
Kérjük, ne nyissa ki a tokot a biztonsága érdekében, ha a beszerelés után megtalálja a rögzítőelemet.
Ha eltérés van a használati utasítás és a termék funkciója között, kérjük, adjon elsőbbséget a terméknek, és elnézést kérünk, hogy további tájékoztatást ne tegyen.

NÉHÁNY PROBLÉMA ÉS MEGOLDÁS MÓD
1. A terhelés nem működik:
a. ellenőrizze a teljesítményt és a terhelést.
b. Ha jó a terhelés.
c. Ha a jelzőlámpa sebessége felgyorsul az indukció után. Kérjük, ellenőrizze, hogy a kapcsoló „auto” állásban van-e, ha a sebesség felgyorsul.
d. Kérjük, ellenőrizze, hogy a munkalámpa megfelel-e a környezeti fénynek.

2. Az érzékenység gyenge:
a. Kérjük, ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadálya ennek a hatásnak a jelek vételében.
b. Kérjük, ellenőrizze a környezeti hőmérsékletet.
c. Ellenőrizze, hogy a jelforrás az észlelési mezőben van-e.
d. Kérjük, ellenőrizze a beépítési magasságot.
e. Ha a mozgás iránya megfelelő.

3. Az érzékelő nem tudja automatikusan lekapcsolni a terhelést:
a. Ha folyamatos érzékelőjel van az érzékelési mezőben.
b. Ha az időkésleltetés a leghosszabbra van állítva.
c. Ha a teljesítmény megfelel az utasításnak.
d. Ha a hőmérséklet megváltozik az érzékelő közelében. (klíma, központi fűtés stb.)

● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami problémákat okoz. A tervezés során ügyeltünk a redundáns kialakításokra és biztonsági kvótát alkalmaztunk, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
