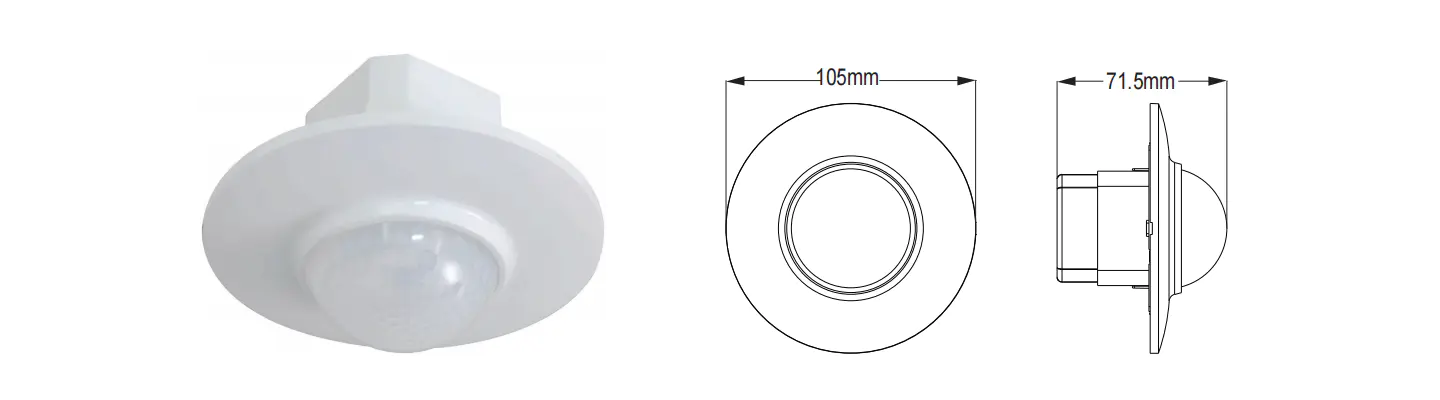

PD-PIR200A 360°-os mennyezeti infravörös mozgásérzékelő

Összegzés

A termék egy új energiatakarékos kapcsoló, jó érzékenységű érzékelőt, integrált áramkört és SMT-t alkalmaz. Automatizmust, kényelmes széfet, energiatakarékos és praktikus funkciókat gyűjt össze. Az egyik detektor a belsejében széles hatótávolságú érzékelési mezőt alkot, az emberi infravörös energiát használja vezérlőjelforrásként, a terhelést azonnal elindítja, amikor az észlelési mezőbe kerül. Automatikusan képes azonosítani nappal és éjszaka. Könnyen telepíthető és széles körben használható, rendelkezik power show és detektáló show funkcióval.

Műszaki adatok

Áramforrás	220-240VAC/100-130VAC	Teljesítmény frekvencia	50/60Hz
Ellenállási terhelés	1200W max. 230V/600W max. 110V	Időbeállítás:	min: 8±3 mp max: 7±2 perc (állítható)
Érzékelési szög	360º	Érzékelési tartomány (22°C)	Max. 8m (átmérő) (állítható)
Fényszabályozás	<3LUX-napfény (állítható)	Üzemi hőmérséklet	-10°C-+40°C
Energiafogyasztás	0,45 W (statikus 0,1 W)	Beépítési magasság	2,5-3,5 m
Mozgási sebesség érzékelése	0,6-1,5 m/s	Működési páratartalom	<93%RH

Megjegyzés: Amikor különböző terheléseket használnak párhuzamosan, meg kell érteni a tulajdonságait terhelés, és a különösen nagy bekapcsolási áramú terhelés a relé idő előtti károsodását okozza az induktor belsejében. Ha nagy a bizonytalanság a használt terhelést illetően, frissítse A kifejezetten a bekapcsolási áramnak ellenálló változat testre szabható.

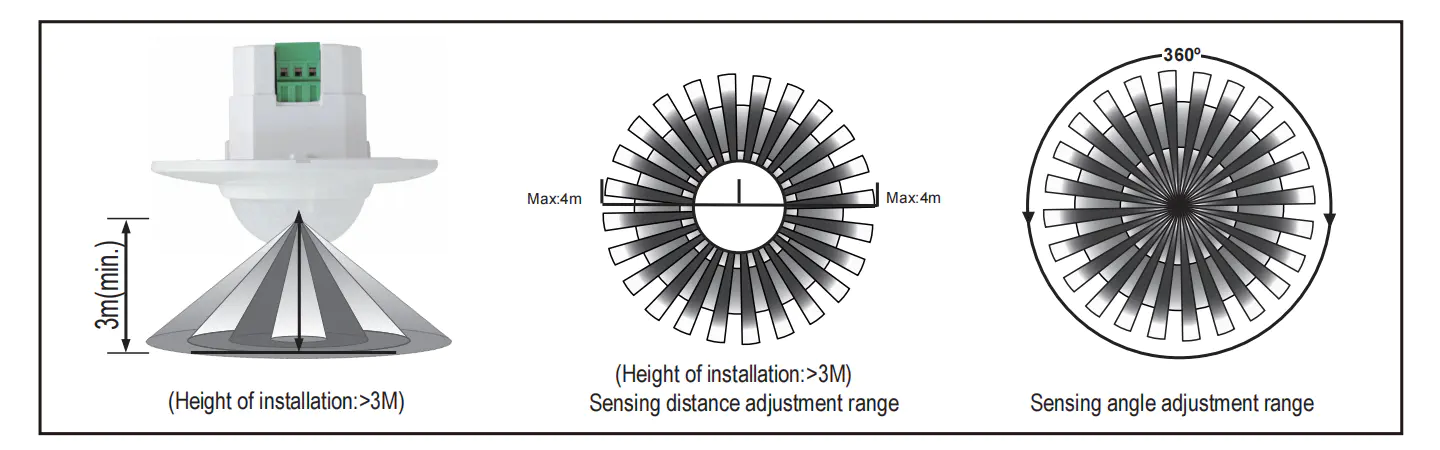

Érzékelő információ

Funkció

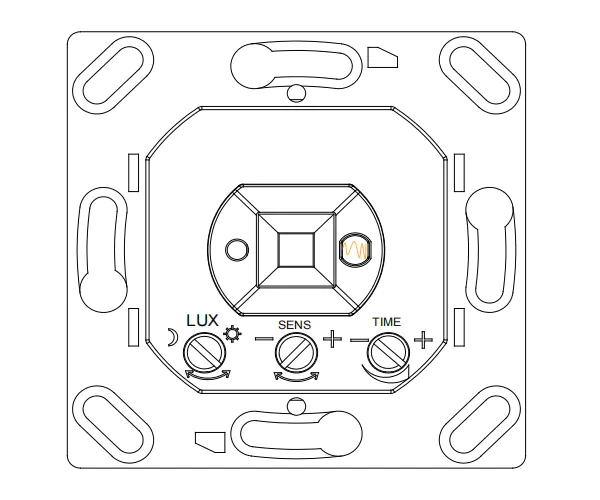

· Automatikusan beazonosítja a nappalt és az éjszakát. A fényszabályozást az Ön kívánsága szerint állíthatja be: ha a NAP felé fordul (max.), nappal és éjszaka fog működni. Ha MOON állásba fordítja (min), akkor csak 3 LUX körülmény alatt működik. Ami a beállítást illeti, kérjük, olvassa el a tesztelési módot.
· Az érzékelési tartomány a telepítési helyzetnek és az érzékelési mezőnek megfelelően állítható be.
· Az érzékelés mutatja: a LED másodpercenként kétszer felvillan, amikor a jelet fogadja.
· Az időbeállítás folyamatosan hozzáadódik: amikor az első induktor után a második indukciós jelet kapja, számítsa ki még egyszer az időt az első idő beállításának hátralévő részében. (Idő beállítása)
·Időbeállítás: tetszés szerint beállítható. A minimum 8±3 mp, a maximum az 7±2 perc.

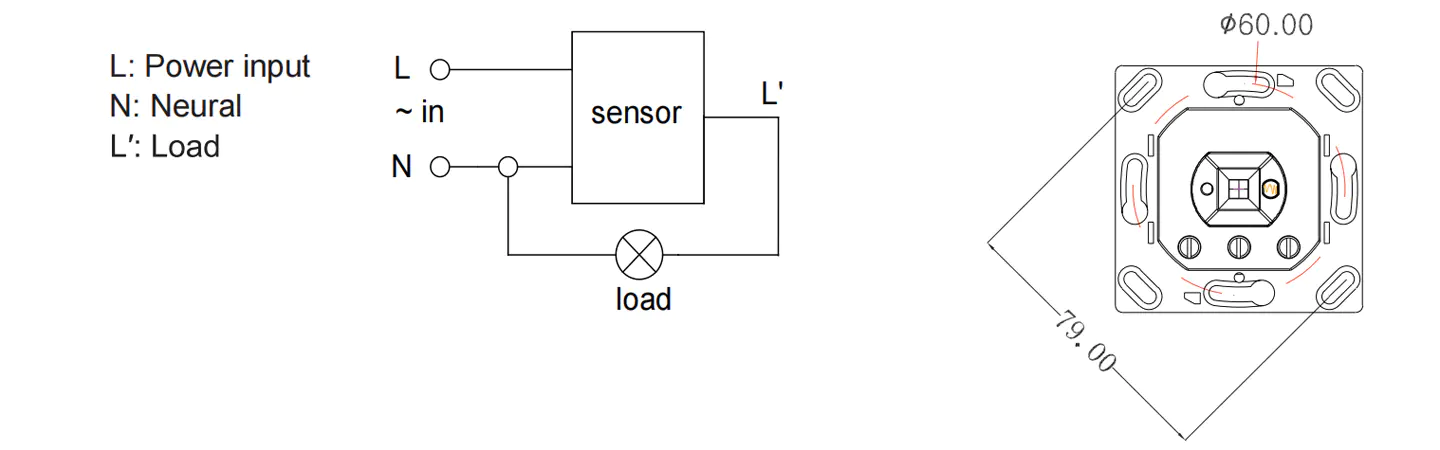

Csatlakozási-vezeték rajz



FIGYELEM: A termék használatakor állítsa be az érzékenységet a kívánt pozícióba, kérjük, ne állítsa az érzékenységet maximálisra, hogy elkerülje a termék A túl magas érzékenység miatt könnyen észlelheti a rossz mozgást a szél fújja a leveleket és a függönyöket, a kis állatokat, valamint a rossz mozgást az elektromos hálózat és az elektromos berendezések interferenciája miatt. Mindezek vezetik a terméket nem működik normálisan!
Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Megjegyzések

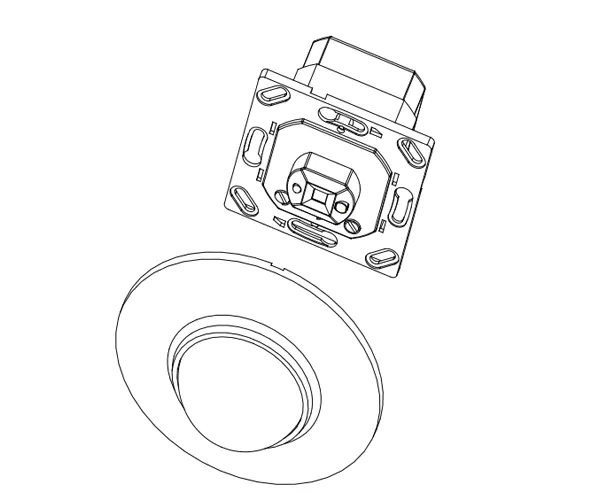

A beszerelést villanyszerelőnek vagy tapasztalt embernek kell elvégeznie.
Ne telepítse a nyugtalanító tárgyakra.
Az észlelési ablak előtt nem lehet akadály és mozgó tárgy, amely az észlelést eredményezi.
Kerülje a levegőhőmérséklet-változási zónák, például légkondicionáló, központi fűtés stb.
Biztonságára tekintettel, kérjük, ne nyissa ki a fedelet, ha a beszerelés után megtalálja a kapcsolóelemet.
Ha eltérés van a termék és az utasítás között, kérjük, elsősorban a termékre hivatkozzon.

Valami probléma és megoldás

A terhelés nem működik:
a. Ellenőrizze, hogy a tápellátás és a terhelés megfelelő-e.
b.Ellenőrizze, hogy a terhelés megfelelő-e.
c.Ellenőrizze, hogy a munkalámpa megfelel-e a fényvezérlőnek.

Az érzékenység gyenge:
a. Ellenőrizze, hogy van-e akadály az érzékelési ablak előtt a jelek vételéhez.
b. Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e.
c. Ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőben.
d. Ellenőrizze, hogy a beépítési magasság megfelel-e az utasításban megadott magasságnak.
e. Ellenőrizze, hogy a mozgás iránya megfelelő-e.

Az érzékelő nem tudja automatikusan leállítani a terhelést:
a. Ellenőrizze, hogy vannak-e folyamatos jelek az észlelési mezőkben.
b. Ellenőrizze, hogy az idő beállítása a leghosszabbra van-e állítva.
c. Ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak.
d. Ellenőrizze, hogy a hőmérséklet-változás nyilvánvalóan az érzékelő közelében van-e, például légkondicionálás vagy központi fűtés stb



· Ha különböző környezetben használja, kérjük, ne állítsa a legmagasabbra az érzékenységet.
Mert ez könnyen meghibásodáshoz vezethet.
● Kérjük, erősítse meg a professzionális telepítést.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Biztonsági okokból győződjön meg arról, hogy kikapcsolta az áramellátást.
● A nem megfelelő működés veszteséget okozott, a gyártó semmilyen felelősséget nem vállal.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami problémákat okoz. A tervezés során figyelmet fordítottunk a redundáns kialakításokra és biztonsági kvótát alkalmaztunk, hogy elkerüljük a problémákat. Ezt az utasítást engedélyünk nélkül nem szabad más célra másolni.
