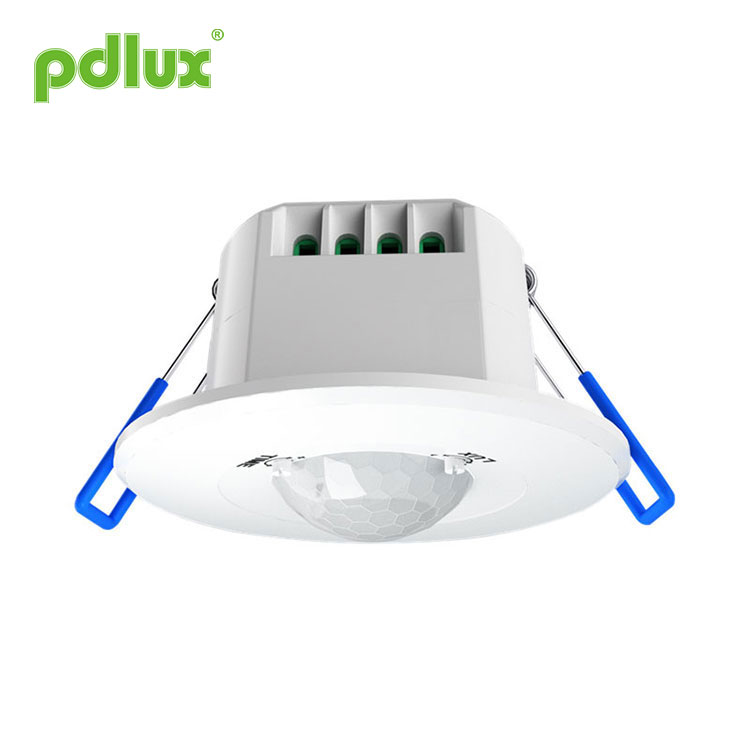

PD-PIR601 sorozatú infravörös érzékelő használati útmutatója
Üdvözöljük, hogy megvásárolja tőlünk a PD-PIR601 sorozatú infravörös érzékelő használati útmutatóját. Az ügyfelek minden kérésére 24 órán belül válaszolunk.
Modell:PD-PIR601
Kérdés küldése
PD-PIR601 sorozatú infravörös érzékelő használati útmutatója
Összegzés
Alap verzió
PD-PIR601B:A termék egy új típusú energiatakarékos világításkapcsoló, amely nagy érzékenységű érzékelőket használ; integrálja az automatizálást, a kényelmet, a biztonságot, az energiatakarékosságot és a gyakorlati felhasználást; egy nagyméretű észlelési terület felső és alsó, bal és jobb oldali szolgáltatási területekből áll; az emberi test által kibocsátott infravörös energiát használja fel ellenőrző jelforrásként, amikor valaki belép az észlelési területre, a szabályozott terhelés azonnal elindítható; képes automatikusan azonosítani nappal és éjszaka; könnyen telepíthető és széles körű felhasználási területtel rendelkezik.
Megjegyzés: Ha a késleltetés a minimumra van állítva, szolgagépként használható, hogy segítse a gazdagépet az észlelési tartomány növelésében.
Nulla-átlépéses változat
PD-PIR601B-Z:Az alapváltozat funkciója alapján az MCU használata a kapcsolóinformációk pontos kiszámításához, a relé pedig a szinuszhullám nullapontjában történő bekapcsolásra vezérelve. Erős ütésgátló áramerősséggel rendelkezik, így minden terhelés a szinuszhullám nullapontjához csatlakozik. kerülje a hagyományos vezérlési módot a szinuszhullámú nagyfeszültség túlfeszültség-problémája esetén, különösen a terhelés nagy kapacitású kondenzátort tartalmaz a nagyfeszültségű kárrelé hatása alatt, nem hasonlítható össze a hagyományos termékekkel.
Bármilyen típusú terhelés csatlakoztatható. Könnyen felszerelhető és széleskörű felhasználási körrel rendelkezik.
PD-PIR601P-Z:Az LX-601B-Z funkciójában adjon hozzá teljes feszültséget, tápellátás R/S külső kapcsolóportját (slave, fővezérlő vezérlése); és az infravörös távirányító beállítási funkciója, hogy a felhasználók jobban kihasználhassák az élményt.
Műszaki adatok
PD-PIR601B:
Áramforrás: 220-240VAC 50/60Hz
100-130VAC 50/60Hz
Névleges terhelés: 800 W Max. volfrám (220-240 VAC 50/60 Hz)
150 W Max. fénycső és LED (220-240 VAC 50/60 Hz)
400 W Max. volfrám (100-130 VAC 50/60 Hz)
75W Max. fénycső és LED (100-130VAC 50/60Hz)
Időbeállítás: Min.: 8±3 mp Max.: 7±2 perc (állítható)
Fényszabályozás: <10LUX ~ 2000LUX (állítható)
Érzékelési tartomány: 3 x 5 m (sugár.)
Érzékelési szög: ovális
Érzékelhető mozgási sebesség: 0,6-1,5 m/s
Beépítési magasság: 2,5-4,5m
Üzemi hőmérséklet: -10°C~+40°C
Teljesítményfelvétel: 0,6W
PD-PIR601B-Z:
Áramforrás: 220-240VAC 50/60Hz
100-130VAC 50/60Hz
Minden terhelés: 1200W Max. (220-240 VAC 50/60 Hz)
800W max. (100-130 VAC 50/60 Hz)
Időbeállítás: Min.: 8±3 mp Max.: 7±2 perc (állítható)
Fényszabályozás: <10LUX ~ 2000LUX (állítható)
Érzékelési tartomány: 3 x 5 m (sugár.)
Érzékelési szög: ovális
Érzékelhető mozgási sebesség: 0,6-1,5 m/s
Beépítési magasság: 2,5-4,5m
Üzemi hőmérséklet: -10°C~+40°C
Teljesítményfelvétel: 0,6W
PD-PIR601P-Z:
Áramforrás: 100-277VAC 50/60Hz
Minden terhelés: 1200W Max. (220-277 VAC 50/60 Hz)
800W max. (100-130 VAC 50/60 Hz)
Időbeállítás: 10 mp - 12 perc (állítható)
Fényszabályozás: <10LUX ~ 2000LUX (állítható)
Érzékelési tartomány: 5 x 5 m (sugár.)
Érzékelési szög: kör alakú
Érzékelhető mozgási sebesség: 0,6-1,5 m/s
Beépítési magasság: 2,5-4,5m
Üzemi hőmérséklet: -10°C~+40°C
Áramfelvétel: <0,5W
JEGYZET
1. Az érzékelési távolság környezeti hőmérséklete 22-24 ℃, és az érzékelési távolság a hőmérséklet emelkedésével csökken;
2. A beépítési magasság eltérő, az érzékelési távolság sugár eltérő. Ezt a terméket 2,5-4,5 méteres magasságban javasoljuk felszerelni, és különleges körülmények között megpróbálhatja 6 méteresre emelni;
3. A 601B-Z és a 601P-Z digitális rendszervezérlők, további fejlesztési lehetőséggel. Az érzékenység az ügyfelek igényei szerint bővíthető; közös vezérlőport és P port hozzáadható; a késleltetési idő szükség szerint növelhető.
Beállítás módja: potenciométer
Időbe telhet az értékek módosítása, mielőtt kielégítik az Ön igényeit.
(1) Fényszabályozás beállítása
A működési megvilágítás értéke <10-2000LUX tartományban állítható.
A minimum, amikor az óramutató járásával ellentétes forog a végéig, és a maximum, amikor az óramutató járásával megegyező irányba forog a végéig.
(2)Időbeállítás
A minimum, amikor az óramutató járásával ellentétes forog a végéig, és a maximum, amikor az óramutató járásával megegyező irányban a végéig.
PD-PIR601B:Min.: 8±3 mp Max.: 7±2 perc (állítható) PD-PIR601B-Z: Min.: 8±3 mp Max.: 7±2 perc (állítható)
PD-PIR601P-Z: 10 mp-12 perc (állítható)
Megjegyzés: A lámpa kikapcsolása után közel 4 másodpercet kell várnia, mielőtt újra érzékelni tudja. A lámpa csak akkor gyullad ki, ha a rendszer jelet észlel ezen idő letelte után.
A késleltetés beállításának megfelelő használata: A késleltetési idő beállítására szolgál a világítás bekapcsolásától a lámpa automatikus lekapcsolásáig, miután az érzékelő emberi mozgást észlel. A felhasználók igazodhatnak a tényleges igényekhez. Mivel az infravörös érzékelős termékek folyamatos érzékelési funkcióval rendelkeznek, a rendszer minden alkalommal újraidőzíti, amikor az érzékelő a késleltetési idő lejárta előtt érzékel. Amíg az emberek az érzékelési tartományon belül mozognak, a lámpa nem alszik ki. Ezért azt javasoljuk, hogy a felhasználók a lehető legkisebbre állítsák a késleltetési időt az energiamegtakarítás érdekében.
Érzékelő információ
Csatlakozás - kapcsolási rajz
A telepítés során mellékelt kapcsolási rajz szerint.
R/S-end funkció: Az indukciós funkció manuális aktiválása.
L – Éles vezeték;
N – Semleges vezeték;
L’ – Teherhuzal;
Csatlakoztassa az L-t és az N-t árammal;
Csatlakoztassa az L` és az N terhelést.
R/S: Trigger, L-hez csatlakoztatva
PD-PIR601P-Z (master) + PD-PIR601B (szolga)
Telepítés
Kapcsolja ki az áramellátást.
Helyezze a menetes csövet a tápkábelbe és a vezérlőkábelbe.
Csatlakoztassa a tápellátást és a terhelést az érzékelőhöz a kapcsolási rajz szerint.
Megjegyzések
Villanyszerelő vagy tapasztalt ember telepítheti.
A nyugtalansági objektumok nem tekinthetők telepítési alaplapnak.
Az észlelési ablak előtt nem lehetnek akadályozó vagy nyugtalanító tárgyak, amelyek az érzékelést befolyásolják.
Kerülje a levegőhőmérséklet-változási zónák közelében történő felszerelését, például: légkondicionálás, központi fűtés stb.
Kérjük, ne nyissa ki a tokot a biztonsága érdekében, ha a beszerelés után megtalálja a rögzítőelemet.
1. A lengő tárgyra való felszerelés hibareakcióhoz vezet.
2. A szél által fújt remegő függöny hibareakcióhoz vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3. Ha olyan helyre telepítik, ahol nagy a forgalom, az hibareakcióhoz vezet.
4. Néhány közeli berendezés által keltett szikrák hibareakcióhoz vezetnek.
● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a telepítési és eltávolítási műveletek előtt.
● A nem megfelelő működésből eredő veszteségekért a gyártó semmilyen felelősséget nem vállal.
Ez a kézikönyv a termék aktuális tartalomprogramozására vonatkozik, a gyártó előzetes értesítés nélkül módosíthatja és módosíthatja!
Szigorúan tilos a kezelési útmutató tartalmát a vállalat engedélye nélkül bármilyen más célra másolni.
