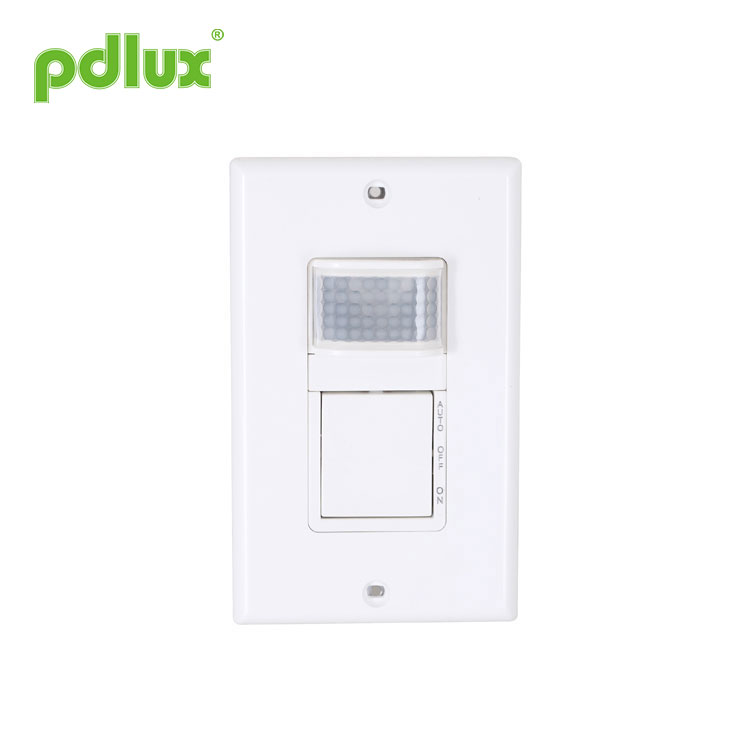

PIR infravörös mozgásérzékelő intelligens kapcsoló
Üdvözöljük, hogy vásároljon tőlünk PIR infravörös mozgásérzékelő intelligens kapcsolót. Az ügyfelek minden kérésére 24 órán belül válaszolunk.
Modell:PD-PIR123-V3
Kérdés küldése
PIR infravörös mozgásérzékelő intelligens kapcsoló
Alkalmazás
A PD-PIR123-V3 fali kapcsoló passzív infravörös (PIR) érzékelő automatikus világításvezérlést biztosít az energiamegtakarítás és a kényelem érdekében különféle kereskedelmi alkalmazásokban, beleértve:
● Kis irodák●Konferencia termek●Társalgók●nappalik
A PD-PIR123-V3 izzólámpák és energiatakarékos izzók automatikus kapcsolására használható.
Az egység egy kézi felülírás kapcsolóval is rendelkezik, amellyel a világítás kikapcsolva tartható, amíg egy terület foglalt, ami kívánatos lehet konferenciatermekben és más területeken dia- vagy filmbemutatók során. Az egység egypólusú fali kapcsoló helyére szerelhető, és szabványos fali dobozba illeszkedik. Az egységhez földelés szükséges.
Művelet
A PD-PIR123-V3 passzív infravörös (PIR) érzékelési technológiát használ a helyiség megfigyelésére. Amikor egy személy belép egy szenzorzónába, vagy kilép onnan, az érzékelő mozgást érzékel, és BE kapcsolja a világítást. A lámpák mindaddig bekapcsolva maradnak, amíg egy utas mozog az érzékelő zónákon keresztül.
A késleltetett kikapcsolási idő beállítása megakadályozza, hogy a lámpák kikapcsoljanak, ha a hely foglalt. A lámpák bekapcsolva tartása érdekében egy személynek legalább egyszer át kell haladnia egy érzékelő zónán a kiválasztott késleltetett kikapcsolási időintervallum alatt. Egy LED-jelző villog minden alkalommal, amikor az egység tevékenységet észlel az érzékelő zónákban.
Ha az érzékelő által felügyelt tér a késleltetett kikapcsolási időintervallumnak választott ideig üres, az egység kikapcsolja a világítást.
Nyomógombos kézi felülírás vezérlés:
A kézi vezérléshez a PD-PIR123-V3 kényelmes nyomógombos kapcsolóval rendelkezik. Nyomja meg a nyomógombot az „ON” állásba, az érzékelő bekapcsolja a lámpákat. Nyomja meg a nyomógombot az „OFF” állásba, az érzékelő kikapcsolja a lámpákat, és kikapcsolja azokat akkor is, ha a helyiség foglalt. Ez a funkció különösen hasznos dia- vagy filmbemutatónál. A világítás egyszerűen bekapcsolható a gomb „BE” állásba történő megnyomásával. Nyomja meg a nyomógombot az „AUTO” állásba, a készülék ezután visszatér a normál működéshez. Amikor egy személy belép egy szenzorzónába, vagy kilép onnan, az érzékelő mozgást érzékel, és BE kapcsolja a világítást.
Autó mód:
Ebben az üzemmódban a készülék automatikusan bekapcsolja a lámpákat, ha mozgást észlel. A lámpák mindaddig világítanak, amíg az egység tevékenységet észlel az érzékelő zónákban. Az egység automatikusan lekapcsolja a lámpákat, miután a hely üressé válik, és a késleltetett kikapcsolási idő lejár. A világítás manuálisan is bármikor kikapcsolható a nyomógomb „KI” állásba állításával. Ez az üzemmód energiatakarékosság céljából kívánatos.
Továbbfejlesztett beállítási lehetőségek
A PD-PIR123-V3 optimális teljesítményt nyújt a kereskedelmi alkalmazások széles körében. Opcionálisan beállíthatja a környezeti fény felülírását és a késleltetett kikapcsolási időt. Ezek a beállítások testreszabják a teljesítményt egy adott telepítés igényeinek megfelelően. A manipuláció elkerülése érdekében minden beállítás csak a vezérlőpanel fedelének eltávolításával érhető el. Egy kis laposfejű csavarhúzóval lehet beállítani a vezérlőgombokat. A vezérlőelemek címkézése a következő:
Idő:
A késleltetett kikapcsolási idő 8±2 másodpercre van előre beállítva. A késleltetett kikapcsolási idő választható: 8±2 másodperctől 20±3 percig.
Fény:
Egyes telepítéseknél az energiamegtakarítás maximalizálása érdekében a környezeti fény felülírása megakadályozza, hogy az érzékelő bekapcsolja a világítást, ha elegendő természetes napfény éri, függetlenül a foglaltságtól. Ezt a beállítást akkor kell elvégezni, ha a környezeti fény olyan szinten van, ahol nincs szükség mesterséges világításra.
A PD-PIR123-V3 gyárilag gyárilag be van állítva, a környezeti fény felülírása nélkül. Ez azt jelenti, hogy a készülék BE kapcsolja a világítást, ha foglaltságot észlel, függetlenül a jelen lévő természetes napfény mennyiségétől.
Műszaki adatok
Az itt felsorolt eszköz egy Lexing kereskedelmi specifikációjú fali kapcsoló passzív infravörös (PIR) érzékelője, amely képes érzékelni az emberi jelenlétből származó infravörös sugárzást, és az izzólámpák bekapcsolásával reagálni. Ha ez az egység egy adott idő elteltével nem érzékel mozgást, akkor a hozzárendelt terhelés kikapcsolásával reagál.
A fali kapcsoló passzív infravörös (PIR) érzékelőjét nyomógombbal kell felszerelni a kézi be/ki/automatikus kapcsolás érdekében. A PD-PIR123-V3 fali kapcsoló passzív infravörös (PIR) érzékelőjének állítható késleltetett kikapcsolási idővel és környezeti fény felülírási képességével kell rendelkeznie.
Tulajdonságok és előnyök
Az új, alacsony profilú kialakítás megszünteti a tolakodó „szkennelőeszköz” megjelenést.
A 180°-os látómező körülbelül 90 négyzetméteres lefedettséget biztosít kis irodák, konferenciatermek, tantermek, társalgók és különféle kereskedelmi területek számára.
A kényelmes nyomógomb lehetővé teszi a kézi BE/KI/AUTO világítást bármikor.
Opcionális kézi beállítás a 8±2 másodperc és 20±3 perc közötti késleltetett kikapcsolási idő beállításához. Lehetővé teszi a testreszabott beállításokat az energiamegtakarítás maximalizálása érdekében.
Állítható környezeti megvilágítás A felülírás körülbelül 2 lábgyertyától (2 lux) 1000 lábgyertyáig (1000 lux) terjed, hogy megakadályozza, hogy a fények automatikusan bekapcsoljanak bőséges természetes fény esetén, ami növeli az energiamegtakarítást.
A LED jelzőfény villog, ha az érzékelő mozgást észlel, hogy ellenőrizze, hogy az észlelés aktív-e.
Egy egység 120 V-os vagy 277 V-os világításhoz használható.
Szabványos fali dobozba illeszkedik, és helyettesíti az egypólusú fali kapcsolót.
Korlátozott ötéves garancia.
Méretdiagramok
Telepítés
A PD-PIR123-V3 helyettesítheti a szabványos fali dobozba szerelt egypólusú fali kapcsolót. A készüléket megfelelően földelni kell a működéshez. A HVAC-regiszterektől legalább 4 láb távolságra kell elhelyezni. Ne feledje, hogy amikor az egység be van kapcsolva, körülbelül egy percet vesz igénybe a normál működés megkezdése.
Figyelem: Csak rézhuzallal használja!
Fizikai specifikációk
Üzemi hőmérséklet tartomány: -10°C és 40°C között
Tárolási hőmérséklet tartomány: -10°C és 85°C között
Üzemi páratartalom: 20% - 90% nem kondenzál
Elektromos követelmények
Áramforrás: 120-277V/AC
Teljesítmény frekvencia: 50/60Hz
A vezeték megnevezése: Vonal— Barna
Töltés – piros
Természet – kék
Névleges terhelés: 500W Max.volfrám
CFL: 3,3A @ 120V / 1,5A@277V
Valami probléma és megoldás
1, A terhelés nem működik:
a: Ellenőrizze, hogy a tápellátás és a terhelés bekötése megfelelő-e;
b: Ellenőrizze, hogy a terhelés jó-e;
c: Ellenőrizze, hogy a munkalámpa-készlet megfelel-e a fényvezérlésnek.
2. Az érzékenység gyenge:
a: Ellenőrizze, hogy van-e akadály az érzékelési ablak előtt a jel vételéhez;
b: Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e;
c: Ellenőrizze, hogy az indukciós jelforrás az észlelési mezőkben van-e;
d: Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az utasításban megadott magasságnak;
e: Ellenőrizze, hogy a mozgás iránya megfelelő-e.
3、Az érzékelő nem tudja automatikusan lekapcsolni a terhelést:
a: Ellenőrizze, hogy van-e folyamatos jel az észlelési mezőben;
b: Ellenőrizze, hogy az időbeállítás a leghosszabb-e;
c: Ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak;
● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns konstrukciókra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
PD-PIR123-V3 infravörös mozgásérzékelő utasítás
Alkalmazás
A PD-PIR123-V3 fali kapcsoló passzív infravörös (PIR) érzékelő automatikus világításvezérlést biztosít az energiamegtakarítás és a kényelem érdekében különféle kereskedelmi alkalmazásokban, beleértve:
● Kis irodák●Konferencia termek●Társalgók●nappalik
A PD-PIR123-V3 izzólámpák és energiatakarékos izzók automatikus kapcsolására használható.
Az egység egy kézi felülírás kapcsolóval is rendelkezik, amellyel a világítás kikapcsolva tartható, amíg egy terület foglalt, ami kívánatos lehet konferenciatermekben és más területeken dia- vagy filmbemutatók során. Az egység egypólusú fali kapcsoló helyére szerelhető, és szabványos fali dobozba illeszkedik. Az egységhez földelés szükséges.
Művelet
A PD-PIR123-V3 passzív infravörös (PIR) érzékelési technológiát használ a helyiség megfigyelésére. Amikor egy személy belép egy szenzorzónába, vagy kilép onnan, az érzékelő mozgást érzékel, és BE kapcsolja a világítást. A lámpák mindaddig bekapcsolva maradnak, amíg egy utas mozog az érzékelő zónákon keresztül.
A késleltetett kikapcsolási idő beállítása megakadályozza, hogy a lámpák kikapcsoljanak, ha a hely foglalt. A lámpák bekapcsolva tartása érdekében egy személynek legalább egyszer át kell haladnia egy érzékelő zónán a kiválasztott késleltetett kikapcsolási időintervallum alatt. Egy LED-jelző villog minden alkalommal, amikor az egység tevékenységet észlel az érzékelő zónákban.
Ha az érzékelő által felügyelt tér a késleltetett kikapcsolási időintervallumnak választott ideig üres, az egység kikapcsolja a világítást.
Nyomógombos kézi felülírás vezérlés:
A kézi vezérléshez a PD-PIR123-V3 kényelmes nyomógombos kapcsolóval rendelkezik. Nyomja meg a nyomógombot az „ON” állásba, az érzékelő bekapcsolja a lámpákat. Nyomja meg a nyomógombot az „OFF” állásba, az érzékelő kikapcsolja a lámpákat, és kikapcsolja azokat akkor is, ha a helyiség foglalt. Ez a funkció különösen hasznos dia- vagy filmbemutatónál. A világítás egyszerűen bekapcsolható a gomb „BE” állásba történő megnyomásával. Nyomja meg a nyomógombot az „AUTO” állásba, a készülék ezután visszatér a normál működéshez. Amikor egy személy belép egy szenzorzónába, vagy kilép onnan, az érzékelő mozgást érzékel, és BE kapcsolja a világítást.
Autó mód:
Ebben az üzemmódban a készülék automatikusan bekapcsolja a lámpákat, ha mozgást észlel. A lámpák mindaddig világítanak, amíg az egység tevékenységet észlel az érzékelő zónákban. Az egység automatikusan lekapcsolja a lámpákat, miután a hely üressé válik, és a késleltetett kikapcsolási idő lejár. A világítás manuálisan is bármikor kikapcsolható a nyomógomb „KI” állásba állításával. Ez az üzemmód energiatakarékosság céljából kívánatos.
|
Látómező A PD-PIR123-V3 180°-os látómezőt biztosít körülbelül 90 négyzetméter maximális lefedettséggel. A maximális érzékelési távolság az érzékelő előtt 8 méter, mindkét oldalon 6 méter. A „kis mozgású” zóna a test viszonylag kis mozgásait érzékeli, és lehetővé teszi, hogy a lámpák bekapcsolva maradjanak, még akkor is, ha valaki esetleg nem mozog széles körben a helyiségben. A látómező fennmaradó része a „nagy mozgású” zóna, kisebb érzékenységű és nagyobb mozgásokat igényel. |
 |
Továbbfejlesztett beállítási lehetőségek
A PD-PIR123-V3 optimális teljesítményt nyújt a kereskedelmi alkalmazások széles körében. Opcionálisan beállíthatja a környezeti fény felülírását és a késleltetett kikapcsolási időt. Ezek a beállítások testreszabják a teljesítményt egy adott telepítés igényeinek megfelelően. A manipuláció elkerülése érdekében minden beállítás csak a vezérlőpanel fedelének eltávolításával érhető el. Egy kis laposfejű csavarhúzóval lehet beállítani a vezérlőgombokat. A vezérlőelemek címkézése a következő:
Idő:
A késleltetett kikapcsolási idő 8±2 másodpercre van előre beállítva. A késleltetett kikapcsolási idő választható: 8±2 másodperctől 20±3 percig.
Fény:
Egyes telepítéseknél az energiamegtakarítás maximalizálása érdekében a környezeti fény felülírása megakadályozza, hogy az érzékelő bekapcsolja a világítást, ha elegendő természetes napfény éri, függetlenül a foglaltságtól. Ezt a beállítást akkor kell elvégezni, ha a környezeti fény olyan szinten van, ahol nincs szükség mesterséges világításra.
A PD-PIR123-V3 gyárilag gyárilag be van állítva, a környezeti fény felülírása nélkül. Ez azt jelenti, hogy a készülék BE kapcsolja a világítást, ha foglaltságot észlel, függetlenül a jelen lévő természetes napfény mennyiségétől.
Műszaki adatok
Az itt felsorolt eszköz egy Lexing kereskedelmi specifikációjú fali kapcsoló passzív infravörös (PIR) érzékelője, amely képes érzékelni az emberi jelenlétből származó infravörös sugárzást, és az izzólámpák bekapcsolásával reagálni. Ha ez az egység egy adott idő elteltével nem érzékel mozgást, akkor a hozzárendelt terhelés kikapcsolásával reagál.
A fali kapcsoló passzív infravörös (PIR) érzékelőjét nyomógombbal kell felszerelni a kézi be/ki/automatikus kapcsolás érdekében. A PD-PIR123-V3 fali kapcsoló passzív infravörös (PIR) érzékelőjének állítható késleltetett kikapcsolási idővel és környezeti fény felülírási képességével kell rendelkeznie.
Tulajdonságok és előnyök
Az új, alacsony profilú kialakítás megszünteti a tolakodó „szkennelőeszköz” megjelenést.
A 180°-os látómező körülbelül 90 négyzetméteres lefedettséget biztosít kis irodák, konferenciatermek, tantermek, társalgók és különféle kereskedelmi területek számára.
A kényelmes nyomógomb lehetővé teszi a kézi BE/KI/AUTO világítást bármikor.
Opcionális kézi beállítás a 8±2 másodperc és 20±3 perc közötti késleltetett kikapcsolási idő beállításához. Lehetővé teszi a testreszabott beállításokat az energiamegtakarítás maximalizálása érdekében.
Állítható környezeti megvilágítás A felülírás körülbelül 2 lábgyertyától (2 lux) 1000 lábgyertyáig (1000 lux) terjed, hogy megakadályozza, hogy a fények automatikusan bekapcsoljanak bőséges természetes fény esetén, ami növeli az energiamegtakarítást.
A LED jelzőfény villog, ha az érzékelő mozgást észlel, hogy ellenőrizze, hogy az észlelés aktív-e.
Egy egység 120 V-os vagy 277 V-os világításhoz használható.
Szabványos fali dobozba illeszkedik, és helyettesíti az egypólusú fali kapcsolót.
Korlátozott ötéves garancia.
Méretdiagramok
Telepítés
A PD-PIR123-V3 helyettesítheti a szabványos fali dobozba szerelt egypólusú fali kapcsolót. A készüléket megfelelően földelni kell a működéshez. A HVAC-regiszterektől legalább 4 láb távolságra kell elhelyezni. Ne feledje, hogy amikor az egység be van kapcsolva, körülbelül egy percet vesz igénybe a normál működés megkezdése.
Figyelem: Csak rézhuzallal használja!
Fizikai specifikációk
Üzemi hőmérséklet tartomány: -10°C és 40°C között
Tárolási hőmérséklet tartomány: -10°C és 85°C között
Üzemi páratartalom: 20% - 90% nem kondenzál
Elektromos követelmények
Áramforrás: 120-277V/AC
Teljesítmény frekvencia: 50/60Hz
A vezeték megnevezése: Vonal— Barna
Töltés – piros
Természet – kék
Névleges terhelés: 500W Max.volfrám
CFL: 3,3A @ 120V / 1,5A@277V
Valami probléma és megoldás
1, A terhelés nem működik:
a: Ellenőrizze, hogy a tápellátás és a terhelés bekötése megfelelő-e;
b: Ellenőrizze, hogy a terhelés jó-e;
c: Ellenőrizze, hogy a munkalámpa-készlet megfelel-e a fényvezérlésnek.
2. Az érzékenység gyenge:
a: Ellenőrizze, hogy van-e akadály az érzékelési ablak előtt a jel vételéhez;
b: Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e;
c: Ellenőrizze, hogy az indukciós jelforrás az észlelési mezőkben van-e;
d: Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az utasításban megadott magasságnak;
e: Ellenőrizze, hogy a mozgás iránya megfelelő-e.
3、Az érzékelő nem tudja automatikusan lekapcsolni a terhelést:
a: Ellenőrizze, hogy van-e folyamatos jel az észlelési mezőben;
b: Ellenőrizze, hogy az időbeállítás a leghosszabb-e;
c: Ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak;
● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns konstrukciókra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
