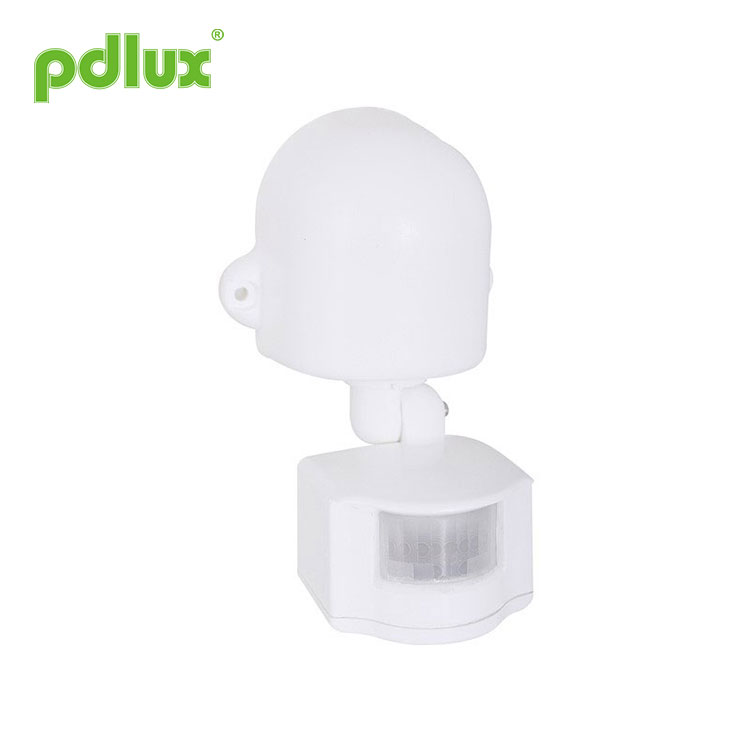

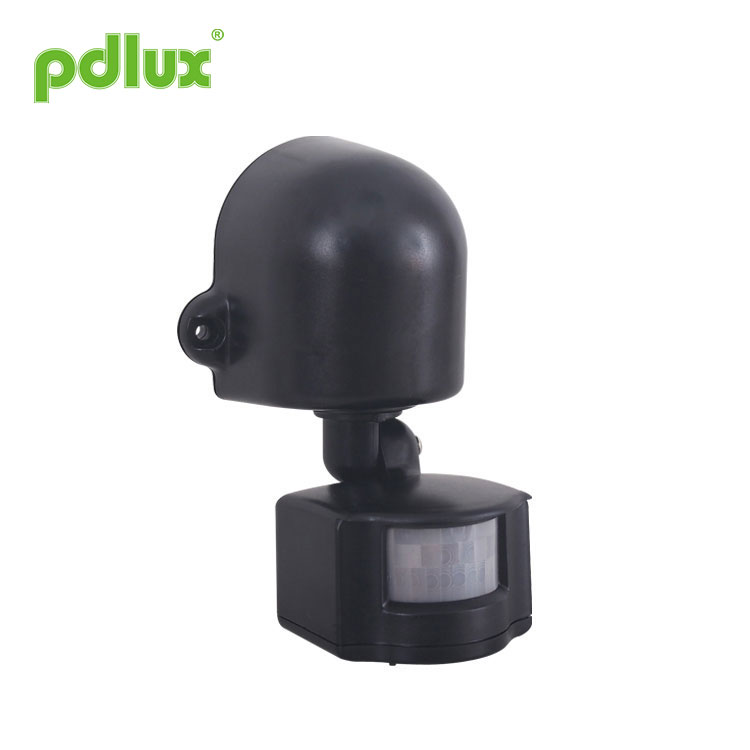

PIR infravörös mozgásérzékelő kapcsoló

Professzionális gyártóként szeretnénk Önnek PIR infravörös mozgásérzékelő kapcsolót kínálni. És a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.

Modell:PD-PIR137

Kérdés küldése

PD-PIR137 infravörös érzékelő használati utasítás

Összegzés
A PIR infravörös mozgásérzékelő kapcsoló egy energiatakarékos automatikus kapcsoló, amely felkapcsolja a lámpát, amikor valaki jön, majd lekapcsolja, miután elmegy. automatikusan azonosítani tudja a nappalt és az éjszakát. Rendkívül stabil detektort, IC és SMD technológiát alkalmaz, a teljesítmény stabil és megbízható. Ha valaki az érzékelési tartományba lép, az infravörös érzékelő elindítja a terhelési munkát, a tartomány elhagyása után a terhelés kialszik.

Műszaki adatok

Áramforrás: 220-240V/AC
100-130V/AC
Teljesítmény frekvencia: 50/60Hz
Névleges terhelés: 1200 W Max. volfrám (220-240 V/AC)
300 W Max. fénycső (220-240 V/AC)
800 W Max. volfrám (100-130 V/AC)
150 W Max. fénycső (100-130 V/AC)

Észlelési szög: 120 º
Érzékelési tartomány: 12 m (max.) (22 ℃) (állítható)
Időbeállítás: 5 másodperc ~ 10±2 perc (állítható)
Fényszabályozás: <5LUX ~ nappali fény (állítható)
Üzemi hőmérséklet: -10 ℃ - +40 ℃
Üzemi páratartalom: ≤93%RH
Beépítési magasság: 1,5-3 m

Érzékelő információ

Funkció
Automatikusan képes éjjel-nappal azonosítani, mi több, a környezeti világítás szabadon állítható, így éjszaka automatikusan működik, nappal pedig leáll.
Az érzékelési tartomány a helyi helytől függően változtatható.
Az idő beállítása állítható; a felhasználók beállíthatják a helyi viszonyoknak megfelelően.
Folyamatos indukálás, időkésleltetés automatikusan hozzáadható.

Telepítés
1. Húzza meg a csavarokat rögzítő csatlakozódoboz fedelét, majd vegye le a fedelet.
2. Csatlakoztassa a vezetéket a csatlakozási ábra szerint; vezesse át a vezetéket a keresztezővonal lyukon.
3. Fedje le a csatlakozófedelet, és húzza meg a csavarokat.
4. Igény szerint válassza ki a telepítési helyet, jelöljön meg ceruzával két beszerelési lyukat.
5. A táblán két beépítési furat van (Φ6mm , magasság 35mm).
6. Szúrja be a műanyag tágítót a két lyukba, majd rögzítse csavarokkal az egységet.

Teszt
1. A beszerelés után, mielőtt villamosítaná, forgassa el az időgombot (TIME) az óramutató járásával megegyező irányban a minimumra, a világításvezérlő gombot (LUX) pedig forgassa el az óramutató járásával megegyező irányba a maximumig (nap), fordítsa el az érzékenységi gombot (SENS) a maximumra.
2. Villamosítsa fel. 5 másodperc elteltével a terhelésnek bekapcsolva kell lennie. 5-10 másodperccel később a terhelés kikapcsolása után (nincs indukciós feltétel) van értelme, a terhelésnek bekapcsolva kell lennie, ha nincs érzékelési jel, akkor 5 mp-10 mp-el kell kikapcsolnia.
3. Ha minden normális, forgassa el az időkésleltetés gombot a kívánt világítási idő megerősítéséhez; forgassa el a világítás gombot a változtatáshoz
a környezeti fény; és forgassa el az érzékenység gombot az érzékelési távolság beállításához.
4. Figyelem: a termék folyamatosan érzékeli mindaddig, amíg a jel működésre késztette. Ha a terméket nappal teszteljük (a fény 10 lux alá van állítva), átlátszatlan burkolattal a lencse, a terhelés után vegye le az opakot és hagyja természetes fényt kapni, itt folyamatosan érzékeli. Miután a terhelés leállt, csak akkor kezd működni, ha a környezeti fény 10 lux alatt van.

FIGYELEM:A termék használatakor állítsa be az érzékenységet a megfelelő pozícióba, kérjük, ne állítsa az érzékenységet maximumra, hogy elkerülje, hogy a termék a helytelen mozgás miatt ne működjön megfelelően. Mivel az érzékenység túl magas, könnyen észlelheti a helytelen mozgást szél fújja a leveleket és függönyöket, kis állatokat, valamint az elektromos hálózat és az elektromos berendezések zavarása miatti helytelen mozgást. Mindezek miatt a termék nem működik megfelelően!
Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Figyelmeztetések
1. Kerülje a termék telepítését olyan helyre, ahol a napfény sugárzik, vagy ahol a légáram és a hőmérséklet nyilvánvalóan megváltozik.
2. Ne érintse meg az érzékelő ablakot éles és merev tárgyakkal vagy durva szennyeződésekkel.

Valami probléma és megoldás
1, A terhelés nem működik:
a: Ellenőrizze, hogy a tápellátás és a terhelés bekötése megfelelő-e;
b: Ellenőrizze, hogy a terhelés jó-e;
c: Ellenőrizze, hogy a munkalámpa-készlet megfelel-e a fényvezérlésnek.

2. Az érzékenység gyenge:
a: Ellenőrizze, hogy van-e akadály az érzékelési ablak előtt a jel vételéhez;
b: Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e;
c: Ellenőrizze, hogy az indukciós jelforrás az észlelési mezőkben van-e;
d: Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az utasításban megadott magasságnak;
e: Ellenőrizze, hogy a mozgás iránya megfelelő-e.

3、Az érzékelő nem tudja automatikusan lekapcsolni a terhelést:
a: Ellenőrizze, hogy van-e folyamatos jel az észlelési mezőben;
b: Ellenőrizze, hogy az időbeállítás a leghosszabb-e;
c: Ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak;
d: Ellenőrizze, hogy az érzékelő közelében lévő hőmérséklet nyilvánvalóan megváltozik-e, például légkondicionálás vagy központi fűtés stb.

● Ha különböző környezetben használja, ne állítsa az érzékenységet a legmagasabbra.
Mert ez könnyen meghibásodáshoz vezethet.
● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns konstrukciókra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
