Modell:PD-PIR130

Kérdés küldése

PD-PIR130 infravörös érzékelő használati utasítás

Összegzés
A PIR Motion Presence Sensor egy PIR-érzékelő kapcsoló, amely az emberi infravörös energiát használja vezérlőjel-forrásként, és meghatározza a fényt, hogy működjön-e vagy sem, és automatikusan szabályozza a világítás be- és kikapcsolását. az érzékelő működik, a lámpa bekapcsol; amikor bekapcsolvae hagyja az észlelést, és eléri a beállítási időt, a lámpa kikapcsol. Automatikusan érzékeli a környezeti fény megvilágítását, és beállítja és beállítja az értéket az igényeknek megfelelően. Például a lámpa akkor kapcsol be és működik, ha a környezeti fény megvilágítása a beállított érték alatt van. amint túllépi a beállított értéket, a lámpa működése leáll. A lámpa addig világít, amíg a késleltetés el nem jön, amikor az érzékelő kiold. Az állandó jelzés észlelése után az idő átfedésbe kerül és a lámpa folyamatosan világít. Felszerelhető beltéren, folyosón és közösségi épületben.

Műszaki adatok
Áramforrás: 220-240VAC
Teljesítmény frekvencia: 50Hz
Névleges terhelés: 800W Max.volfrám
100W Max.fluoreszkáló
Időbeállítás: (8±3)S-(7±2)Min (állítható)
Fényszabályozás: <10LUX ~ 2000LUX (állítható)

Érzékelési tartomány: Max 1-4m (sugár) (állítható)
Érzékelési szög: 360°
Beépítési magasság: 2,5-3,5 m
Üzemi hőmérséklet: -10~+40°C
Érzékelési mozgási sebesség: 0,6-1,5 m/s
Üzemi páratartalom: <93%RH

Érzékelő információ

Funkció
Érzékelési mező: az észlelési mező fel és le, bal és jobb szervizmezőből áll, a fogyasztó kívánsága szerint választható. De a mozgó orientációnak nagyon jó kapcsolata van az érzékenységgel.

Beazonosítható nappal és éjszaka: a fényszabályozás szabadon állítható, amikor működik. Nappal és éjszaka is működhet, ha „nap” állásba van állítva (max); de csak a 10 lux alatti fényszabályozásban tud működni, ha „hold” állásban van (min). Ami a beállítási mintát illeti, kérjük, tekintse meg a tesztelési mintát.

Az időkésleltetés folyamatosan hozzáadható: amikor az első után a második indukciós jelet kapta, akkor még egyszer kiszámítja az időt az első időkésleltetés hátralévő részében. (Idő beállítása)

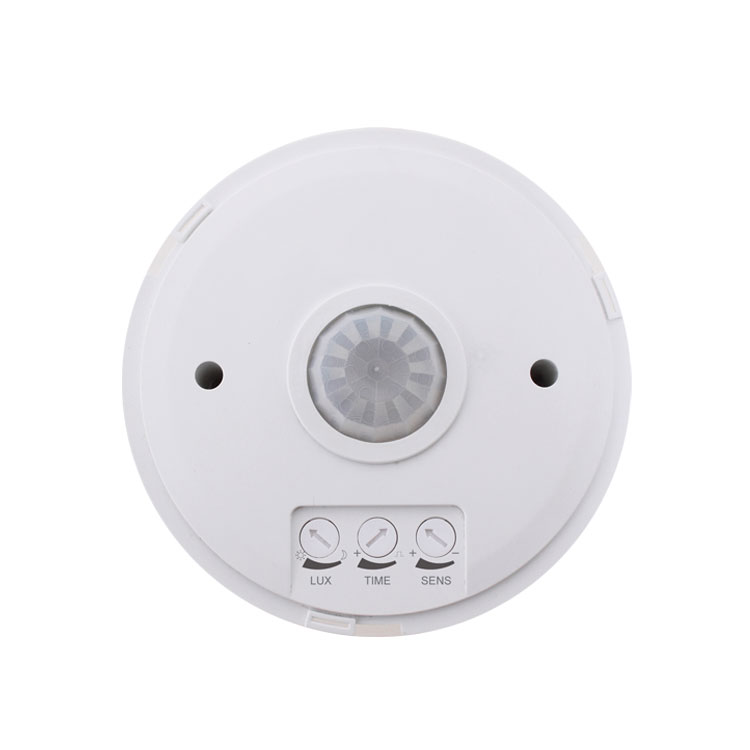

Fényszabályozó potenciométer (LUX): a gomb az óramutató járásával megegyező irányba az érték növeléséhez; az óramutató járásával ellentétes irányba a gombot, hogy csökkentse az értékét.

Időpotenciométer (TIME): az óramutató járásával megegyező irányba a forgatógomb az érték növeléséhez, a maximális késleltetési idő (7±2) perc; az óramutató járásával ellentétes irányba fordítva a gombot az érték csökkentéséhez, a minimális késleltetési idő (8±3) másodperc.

Érzékenységi potenciométer (SENS): a gomb óramutató járásával megegyező irányba, hogy növelje az értékét, a maximális távolság 4 m; az óramutató járásával ellentétes irányba fordítsa a gombot az érték csökkentéséhez, a minimális távolság 1 m.

A telepítés menete
• Kapcsolja ki a készüléket.
• Csavarja be a műanyag tágulási csavart a furatba, amelyet fúr, és rögzítse a termék alapját a kiválasztott helyen a csavarokkal. (mint a 2. ábra)
• Csatlakoztassa a tápfeszültséget az érzékelő csatlakozóvezeték-oszlopához a bekötési rajz szerint.
• Rögzítse az érzékelőt az alapra a csavarokkal (lásd a 3. ábrát)
• Helyezze fel a felső fedelet az érzékelőre, forgassa el az óramutató járásával megegyező irányba, és a „bong” hangot fogja hallani, és kapcsolja be a tápfeszültséget a teszteléshez.
• A telepítés rendben van.

Teszt
1. Forgassa a fényszabályozó potenciométert az óramutató járásával megegyező irányba a Maximális értékre, az időkésleltetési potenciométert az óramutató járásával ellentétes irányban a Minimális értékre, az érzékenységi potenciométert az óramutató járásával megegyező irányban a Maximális értékre.
Első lépés:Indítsa el az érzékelő mennyezeti tesztjét 1000 LUX-nál nagyobb környezetben (nappal). Az emberek vízszintesen sétálnak a 4 méteres területen, majd az érzékelő a jel észlelésekor elkezdi a terhelést. És akkor az emberek abbahagyják a mozgást, a rakomány 8±3S alatt leáll.
Második lépés:Ismételje meg az első lépést a kevesebb, mint 10 LUX környezetben (éjszaka). Az érzékelő elkezdi észlelni.

2. Forgassa a fényszabályozó potenciométert az óramutató járásával ellentétes irányban a Minimális értékre (éjszakai mód), az időkésleltetési potenciométert az óramutató járásával megegyezően a Maximális értékre, az érzékenységi potenciométert az óramutató járásával ellentétes irányban a Minimális értékre.
Első lépés:Indítsa el az érzékelő mennyezeti tesztjét 1000 LUX-nál nagyobb környezetben (nappal). Az emberek vízszintesen sétálnak az 1 méteres területen, akkor az érzékelő nem érzékeli. És akkor az emberek abbahagyják a mozgást, a rakomány 8±3S alatt leáll.
Második lépés:Indítsa el az érzékelő mennyezeti tesztjét 10 LUX alatti környezetben (éjszaka). Az emberek vízszintesen sétálnak az 1 méteres területen, majd az érzékelő a jel észlelésekor elkezdi a terhelést. És akkor az emberek abbahagyják a mozgást, a rakomány 7±2 percen belül leáll.

Értesítés:a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) egy megfelelő értékre, de a maximumra, hogy elkerülje a kóros reakciót, amelyet a fújó levelek és függönyök, kis állatok vagy az elektromos hálózat interferenciája okoz. elektromos berendezések.A fentiek mindegyike hibareakcióhoz vezet.
Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Ügyeljen a telepítésre

Megjegyzések
Villanyszerelő vagy tapasztalt ember telepítheti.
A nyugtalansági objektumok nem tekinthetők telepítési alaplapnak.
Az észlelési ablak előtt nem lehetnek akadályozó vagy nyugtalanító tárgyak, amelyek az érzékelést befolyásolják.
Kerülje a levegőhőmérséklet-változási zónák közelében történő felszerelését, például: légkondicionálás, központi fűtés stb.
Kérjük, ne nyissa ki a tokot a biztonsága érdekében, ha a beszerelés után megtalálja a rögzítőelemet.

Megjegyzés
1. Tartsa az érzékelőt arra a területre, ahol az emberek általában mozognak.
2. Tartsa az érzékelőt a környezeti fény pozíciójában, hogy sokkal pontosabb megvilágítási beállítást kapjon.
3. Ha az időkésleltetésen belül ismét érzékeli a jelet, az időkésleltetés hazudik.
4. LUX gomb: a munkakörülmények fénysűrűsége .Amikor a gomb átkapcsol☼, azt jelenti, hogy egész nap érzékeli, ha a gomb kapcsol, csak <10 LUX fénysűrűség alatt működik.
5. IDŐ gomb: Ez az az időszak, amikor a lámpa lassan felgyullad anélkül, hogy jelet adna.

Valami probléma és megoldás
A terhelés nem működik:
a: Ellenőrizze a teljesítményt és a terhelést.
b: Ha jó a terhelés.
c: Ellenőrizze, hogy a munkalámpa megfelel-e a környezeti fénynek.

Az érzékenység gyenge:
a: Ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadálya ennek a hatásnak a jelek vételében.
b: Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e.
c: Ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőben.
d: Ha a mozgás iránya megfelelő.

Az érzékelő nem tudja automatikusan leállítani a terhelést:
a: Ha folyamatos jel van az érzékelési mezőkben.
b: Ha az időkésleltetés a leghosszabbra van állítva.
c: Ha a teljesítmény megfelel az utasításnak.
d: Ha a levegő hőmérséklete megváltozik az érzékelő közelében, például légkondicionáló vagy központi fűtés stb.

● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem megfelelő használatból eredő veszteségekért a gyártó semmilyen felelősséget nem vállal.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrész bizonyos valószínűséggel hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns konstrukciókra és biztonsági kvótát alkalmaztunk, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
