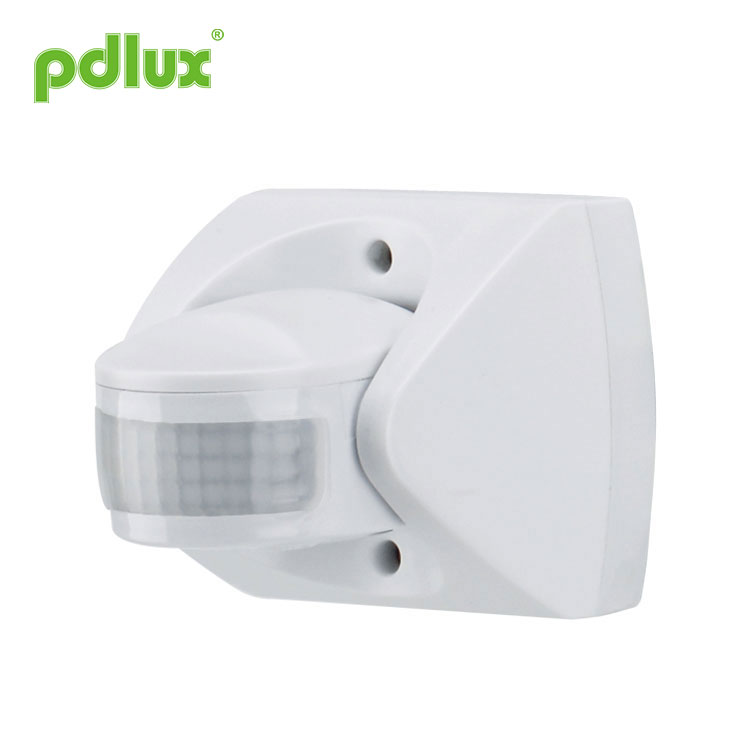

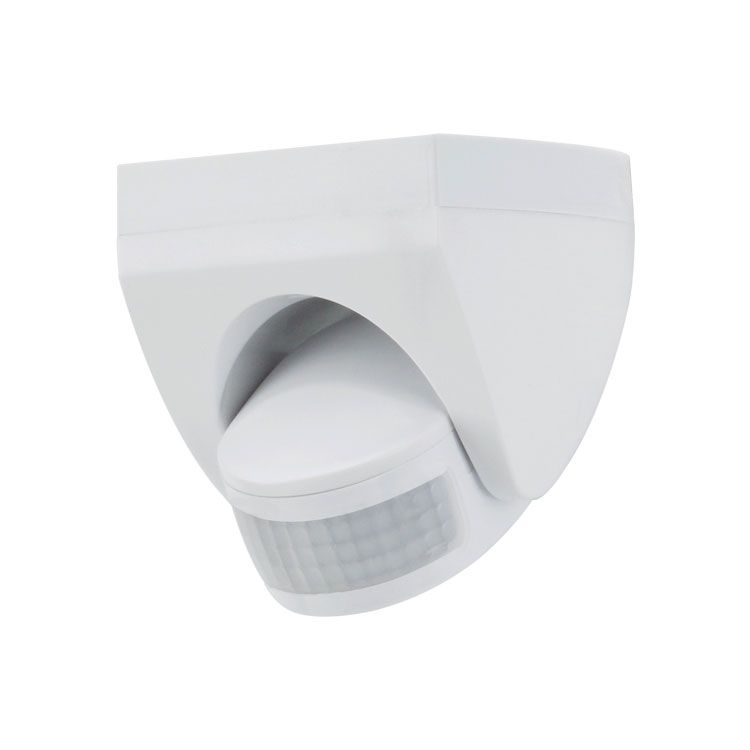

PIR mozgásérzékelő érzékelő

Üdvözöljük, hogy vásároljon tőlünk PIR mozgásérzékelőt. Az ügyfelek minden kérésére 24 órán belül válaszolunk.

Modell:PD-PIR156

Kérdés küldése

PD-PIR156 infravörös érzékelő használati utasítás

IP 65

Összegzés
Ez a PIR mozgásérzékelő érzékelő egy fejlett, digitálisan vezérelt infravörös piroelektromos intelligens érzékelő termék. Az MCU segítségével pontosan kiszámítja a kapcsolóinformációkat, és pontosan vezérli a relét, hogy a szinuszhullám nullapontjában kapcsoljon be, így minden terhelés bekapcsolva. A szinuszhullám nullapontján elkerülhető a hagyományos vezérlési mód okozta bekapcsolási áramprobléma, amikor a szinuszhullámú magas feszültség be van kapcsolva, különösen a nagy kapacitású kondenzátor által generált nagyáramú kárrelé a magas feszültség hatására. a terhelés alatti feszültség. Az aktuális elektromos terhelések diverzifikációja miatt különösen a LED-lámpák, az energiatakarékos lámpák és a fénycsövek mindegyike eltérő kapacitású kondenzátorral rendelkezik. Ez katasztrófa a relék számára. Néha egy 50 W-os LED-lámpa 80-120 A túlfeszültséget képes generálni. A 10A-es közönséges relé csak 3-szor bírja el a bekapcsolási áramot, és valószínű, hogy a relé néhány napon belül vagy többször elromlik. Ez az oka annak, hogy a piacon kapható hagyományos érzékelő rövid élettartamú
és egy kis terhelési áram.

A probléma megoldása érdekében ez a termék fejlett digitális precíziós számításokat alkalmaz, hogy bekapcsolja a terhelést, amikor a szinuszhullám nulla potenciálon van, így megoldja a terhelési túlfeszültség-problémát, nagymértékben növeli a terhelhetőséget és meghosszabbítja a termék élettartamát. A sorozatgyártású szenzortechnológia legújabb vezérlési módszere bármilyen terhelést könnyedén vezérel. Ez egy közepes és felső kategóriás termék. Bár a költségek magasabbak a hagyományos változathoz képest, a termék megbízhatósága és élettartama jelentősen megnő. Ez a termék egyenlő a nyugalom és a biztonság választásával.

Ez a termék kapcsolóüzemű tápellátással és kondenzátoros lecsökkentett változattal rendelkezik. A kapcsolóüzemű változat üzemi feszültsége 100V-277V, készenléti fogyasztása pedig <0,5W. A kapacitív leléptetős változat elvileg csak egy feszültségű lehet, a készenléti fogyasztás >0,7W. Ezt figyelembe kell venni a termék kiválasztásakor.

Műszaki adatok

Áramforrás: 220-240VAC, 50Hz/60Hz
100-130VAC, 50Hz/60Hz
Minden terhelés: 1200 W (220-240 VAC)
800 W (100-130 VAC)
Időbeállítás: 12 mp-12 perc (állítható)
Fényszabályozás: ＜10LUX-2000LUX (állítható)

Érzékelési tartomány (22°C): 10m Max.
Érzékelési szög: 180º
Beépítési magasság: 1,8-2,5m
Üzemi hőmérséklet: -10°C-+40°C
Üzemi páratartalom: <93%RH
Érzékelhető mozgási sebesség: 0,6-1,5 m/s

Funkció
LUX beállítás:
A LUX a környezet megvilágítására utal. A LUX beállító gomb beállításával kiválaszthatja, hogy az érzékelőt milyen fényerővel kívánja bevinni az indukcióba. Válassza ki az Önnek megfelelő szokást.
A 20LUX megoldás néhány opcióját meg kell világítani. Vannak, akik az 50LUX környezeti világítást választják induktív világításnak, mások pedig bármikor induktív világítást választanak, mindaddig, amíg a LUX beállító gombot a maximumra állítják.

Időbeállítás:
Az időbeállító gomb az érzékelő fényérzékelése utáni idő beállítására szolgál, és a felhasználó ésszerűen kiválaszthatja a késleltetési időt az indukció után.

Érzékelő információ

(1) Fényszabályozás beállítása
<10-2000 LUX tartományban határozható meg. A gomb óramutató járásával megegyező irányba történő teljes elforgatásához körülbelül 10 lux, az óramutató járásával ellentétes irányban pedig körülbelül 2000 lux. Amikor beállítja az érzékelési zónát és a járástesztet nappali fényben végzi, teljesen el kell forgatnia a gombot az óramutató járásával megegyező irányba.

(2)Időbeállítás
12 másodperctől (teljesen az óramutató járásával ellentétes irányba) 12 percig (teljesen elforgatva az óramutató járásával megegyezően) állítható be. Az idő letelte előtt észlelt mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az érzékelési tartomány beállításához és a sétateszt elvégzéséhez.

JEGYZET:Ha a lámpa automatikusan kikapcsol, 1 másodpercbe telik, mire az érzékelő készen áll egy újabb mozgás érzékelésére, vagyis csak az 1 másodperccel később észlelt jelek kapcsolhatnak be automatikusan.
Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a lámpa automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság kedvéért érdemes lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelőnek van folyamatos érzékelés funkciója, vagyis a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.

Csatlakozás - kapcsolási rajz
I. Csatlakoztassa a vonalat a jobb oldali ábra szerint.
N – kék
L – barna
L’ – piros (az infravörös érzékelőtől származik)
csatlakoztassa a kéket és a barnát árammal
kösse össze a kéket és a pirosat terheléssel.

Telepítés
1、Kapcsolja ki a tápellátást;
2, Csavarja le a szöget az alján. Nyissa ki a vezeték lyukat. A tápvezeték és a terhelő vezeték alul van fúrva;
3、Az alsó rész a felfújt csavarral rögzítve van a kiválasztott pozícióban;
4. Csatlakoztassa a tápfeszültséget és a terhelést a csatlakozóvezeték oszlopához a vázlatrajz szerint;
5、Az érzékelő az alján van rögzítve, csavarja be a szöget és csatlakoztassa a tápfeszültséget. Aztán lehet tesztelni.

Teszt
1. A beszerelés után forgassa el a fényszabályozó gombot (1) az óramutató járásával ellentétes irányba a maximális értékre. forgassa el az óramutató járásával ellentétes irányba az időkapcsolót (2) a végéig, mielőtt bekapcsolja a készüléket.
2. A tápcsatlakozás, a terhelés elkezd működni, gyakran 30 másodperccel a normál indukciós mód után.
3. Az észlelést követően a terhelés működik, a jelzőfény bekapcsol, és 12 másodperccel később leáll, ha nem észlel folyamatos jelet. Ha pedig 3 másodperccel később észlel jelet, a terhelésnek el kell kezdenie működnie, és a jelzőfénynek be kell kapcsolnia, és 12 másodperccel később le kell állnia. nem észlelhető folyamatos jel.
4. Forgassa el a LUX gombot az óramutató járásával ellentétes irányba a minimumra. Ha 10LUX feletti körülmények között tesztelik, a terhelésnek nem szabad működnie az indukciós terhelés megszűnése után; de ha átlátszatlan tárggyal (törölköző stb.) letakarja az érzékelési ablakot, a terhelés működik. Ha nincs indukciós jel, a terhelésnek 12 másodpercen belül le kell állnia.

Megjegyzések

Villanyszerelő vagy tapasztalt ember telepítheti.
A nyugtalansági objektumok nem tekinthetők telepítési alaplapnak.
Az észlelési ablak előtt nem lehetnek akadályozó vagy nyugtalanító tárgyak, amelyek az érzékelést befolyásolják.
Kerülje a levegőhőmérséklet-változási zónák közelében történő felszerelését, például: légkondicionálás, központi fűtés stb.
Kérjük, ne nyissa ki a tokot a biztonsága érdekében, ha a beszerelés után megtalálja a rögzítőelemet.

Megjegyzés
1. Tartsa az érzékelőt arra a területre, ahol az emberek általában mozognak.
2. Tartsa az érzékelőt a környezeti fény pozíciójában, hogy sokkal pontosabb megvilágítási beállítást kapjon.
3. Ha az időkésleltetésen belül ismét érzékeli a jelet, az időkésleltetés hazudik.
4. LUX gomb: a munkakörülmények fénysűrűsége .Amikor a gomb „+” kapcsolót vált, az azt jelenti, hogy egész nap érzékeli, ha a gomb „-” kapcsolót vált, akkor csak <10 LUX fénysűrűség alatt működik.
5. IDŐ gomb: Ez az az időszak, amikor a lámpa lassan felgyullad anélkül, hogy jelet adna.

Valami probléma és megoldás
A terhelés nem működik:
a: Ellenőrizze a teljesítményt és a terhelést.
b: Ha jó a terhelés.
c: Ellenőrizze, hogy a munkalámpa megfelel-e a környezeti fénynek.

Az érzékenység gyenge:
a: Ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadálya ennek a hatásnak a jelek vételében.
b: Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e.
c: Ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőben.
d: Ha a mozgás iránya megfelelő.

Az érzékelő nem tudja automatikusan leállítani a terhelést:
a: Ha folyamatos jel van az érzékelési mezőkben.
b: Ha az időkésleltetés a leghosszabbra van állítva.
c: Ha a teljesítmény megfelel az utasításnak.
d: Ha a levegő hőmérséklete megváltozik az érzékelő közelében, például légkondicionáló vagy központi fűtés stb.

● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.
Ez a kézikönyv a termék aktuális tartalomprogramozására vonatkozik, a gyártó előzetes értesítés nélkül módosíthatja és módosíthatja!
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
