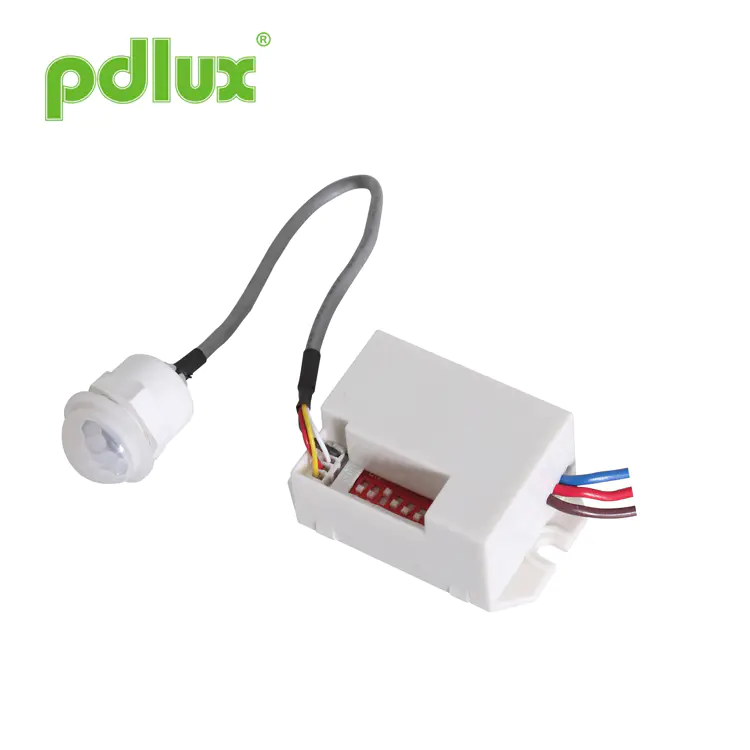

PIR mozgásérzékelő intelligens detektor 220-240V/100-130V AC

A PIR mozgásérzékelő intelligens detektor 220-240V/100-130 V AC egy energia automatikus érzékelő kapcsoló, nappali és éjszakai azonosítani tudja. Infravörös detektor, IC és SMD technológiát alkalmaz, amikor valaki belép a detektációs tartományba, és elindította az informatikai működést, az infravörös detektor bekapcsolja a lámpát, miután elhagyta a hatótávolságát, a lámpa automatikusan kikapcsol. A környezeti fényvilágítást automatikusan képes észlelni, és beállítani és beállítani az értéket a tényszükséglet szerint. Mint például, a fény bekapcsol, és akkor működik, ha a környezeti fényvilágítás beállítási érték alatt van. Miután meghaladja a beállítási értéket, a fény abbahagyja a működését. Telepíthető beltéri, folyosóba és nyilvános épületbe.

Modell:PD-PIR115

Kérdés küldése

PIR Motion Sensor Smart Detector 220-240V/100-130V AC

Előírások

Áramforrás	220-240VAC, 50/60Hz 100-130 VAC, 50/60Hz	Időbeállítás	5s 、 30s 、 1 perc 、 3 perc 、 5 perc 、 8 perc (állítható)
Névleges teher	800W Max.Tungsten (220-240VAC) 200W Max.fluoreszcens & LED (220-240VAC) 400W Max.Tungsten (100-130VAC) 100W Max.fluoreszcens & LED (100-130VAC)	Fényvezérlő	<10lux ~ 2000lux (állítható)
Észlelési tartomány	8 m (22 ° C) (állítható)	Észlelési szög	100 °
Üzemi hőmérséklet	-10 ~+40 ° C	Működő páratartalom	≤93%RH

Az egyes részek neve

Name of each part

Érzékelőinformáció

Sensor information

Funkció

1.A 8 bites DIP kapcsoló:
· Kiválaszthatja a munkavilágot, hogy csak a 10. alatt vagy bármilyen fényben legyen;
· Állítható érzékenység;
· Válassza ki a terhelés munkaidő-késleltetését: 5s, 30s, 1 perc, 3 perc, 5 perc, 8 perc.
2. Az a idő, amikor a terhelési munka automatikusan késhet:
Az utolsó érzékelés után újból beállítja az időt;
3.Out Csatlakoztassa az infravörös detektorot és az érzékenységi ellenállást;
4.Az egyszerű szerkezet és kényelmes használata.

Csatlakozási vezeték-diagram

1. Csatlakoztassa a barna és a kék színt;
2. Csatlakoztassa a vörös és a kéket terheléssel.

DIP kapcsoló beállítása

1 ．munkás fény () Válassza ki:
· Ha nincs be- és be van csúszni, akkor bármilyen könnyűfokú működhet;
· Ha be van zárva, akkor csak éjszaka működhet (<10lux).
2. Érzékenység () kiválasztása:
· Ha nincs beilleszkedni, akkor nagy érzékenység;
· Ha be van zárva, alacsony érzékenység.
3.
Ha kiválaszt egy bizonyos időbeli késleltetést, akkor csak a pozícióba csúsztassa.

Figyelem: Ha ezt a terméket használja, kérjük, állítsa be az érzékenységet egy megfelelő pozícióra, amelyre szükség van, kérjük, ne állítsa be az érzékenységet a maximumra, hogy elkerülje a terméket, hogy nem működik általában a rossz mozgás által okozott. Mozgás a szélfújó levelekkel és függönyökkel, a kis állatokkal és a rossz mozgással az energiahálózat és az elektromos berendezések beavatkozása révén. Mindezek a termék vezetése nem működik normálisan!
Ha a termék nem működik normálisan, kérjük, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje azt.

Teszt

· Csúsztassa meg az 5 -et ″ a helyzetbe, és az egyéb az eredeti helyzetben van;
· Az energia bekapcsolása, a terhelés kikapcsolása után az érzékelő stabil működő állapotba lép;
· Érezze egyszer, a terhelés bekapcsol, és 5s után automatikusan kikapcsol;
· Ha a Slide Dip () a helyzetbe, akkor tesztelje nappal, érzékelje, akkor a terhelés nem lesz be, fedezze az szenzibilizációs ellenállást átlátszatlan objektummal, érzékelje ismét, a terhelés be van kapcsolva, és az 5S után fordul. KI AUTONAMALL.

Alkalmakra

Telepíthető beltéri, folyosóba és nyilvános épületbe.
Telepítve az eszközre nem fémes anyagokkal.
Pl. Adja hozzá az érzékelőt, az egyik normál világítástól az automatikus érzékelő lámpáig.
For occasions

A fényvezérlés működési elve
Operating principle of the light-control

Az idő beállításának működési elve
Operating principle of time setting

Vigyázzon a telepítésre
Pay attention to installation

Figyelem

· A telepítő személyzetnek villanyszerelőnek vagy korrelációs tapasztalattal kell rendelkeznie;
· Ügyeljen arra, hogy ne szerelje be az egységet arra a helyre, ahol a nap süt, az áram és a hőmérséklet nyilvánvalóan, például a légkondicionálás, a levegő meleg;
· Ne válassza a Sway objektumot telepítő alapként;
· Az érzéktartomány előtt nem szabad obstrukció vagy mozgó tárgy, hogy befolyásolja annak észlelését.

Megjegyzés

1. Tartsa szembe az érzékelőt arra a területre, ahol az ember általában mozog.
2. Tartsa az érzékelő arcát a környezeti fény helyzetében, hogy sokkal pontosabb megvilágítási beállítást kapjon.
3. Ha az időbeállításon belül ismét észleli a jelet, akkor az időbeállítás véget ért.

Valamilyen probléma és megoldott módon

1.A terhelés nem működik:
V: Kérjük, ellenőrizze, hogy az energia és a terhelés csatlakoztatási vezetéke helyes-e;
B: Kérjük, ellenőrizze, hogy a terhelés jó -e;
C: Kérjük, ellenőrizze, hogy a munkavilágítás megfelel-e a fényvezérlésnek.
2.A érzékenység gyenge:
V: Kérjük, ellenőrizze, hogy van -e akadály a detektálási ablak előtt a jel fogadásához;
B: Kérjük, ellenőrizze, hogy a környezeti hőmérséklet túl magas;
C: Kérjük, ellenőrizze, hogy az indukciós jelforrás -e a detektálási mezőkben;
D: Kérjük, ellenőrizze, hogy a telepítési magasság megfelel -e az utasításban bemutatott magasságnak;
E: Kérjük, ellenőrizze, hogy a mozgó tájolás helyes -e.
3.A érzékelő nem tudja automatikusan kikapcsolni a terhelést:
V: Kérjük, ellenőrizze, hogy van -e folyamatos jel a detektálási mezőben;
B: Kérjük, ellenőrizze, hogy az időbeállítás a leghosszabb;
C: Kérjük, ellenőrizze, hogy a teljesítmény megfelel -e az utasításnak;
D: Kérjük, ellenőrizze, hogy az érzékelő közelében lévő hőmérséklet nyilvánvalóan megváltozik -e, például légkondicionáló vagy központi fűtés stb.

● Ha különböző környezetekben használják, kérjük, ne állítsa be az érzékenységet a legmagasabbra.
Mert ez könnyen meghibásodáshoz vezethet.
● Kérjük, erősítse meg a prefessional telepítéssel.
● Kérjük, vágja le az áramellátást a telepítés és az eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági célokra levágta -e az energiát.
● A nem megfelelő művelet veszteségeket okozott, a gyártó nem vállal semmilyen felelősséget.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdításáért, azonban az összes elektronikus alkatrésznek bizonyos valószínűségei hatástalanná válnak, ami némi problémát okoz. A tervezés esetén a felesleges tervekre figyeltünk, és a biztonsági kvóta elfogadása érdekében elfogadtuk a bajok elkerülése érdekében.
Ezt az utasítást, az engedélyünk nélkül, nem szabad más célokra másolni.
