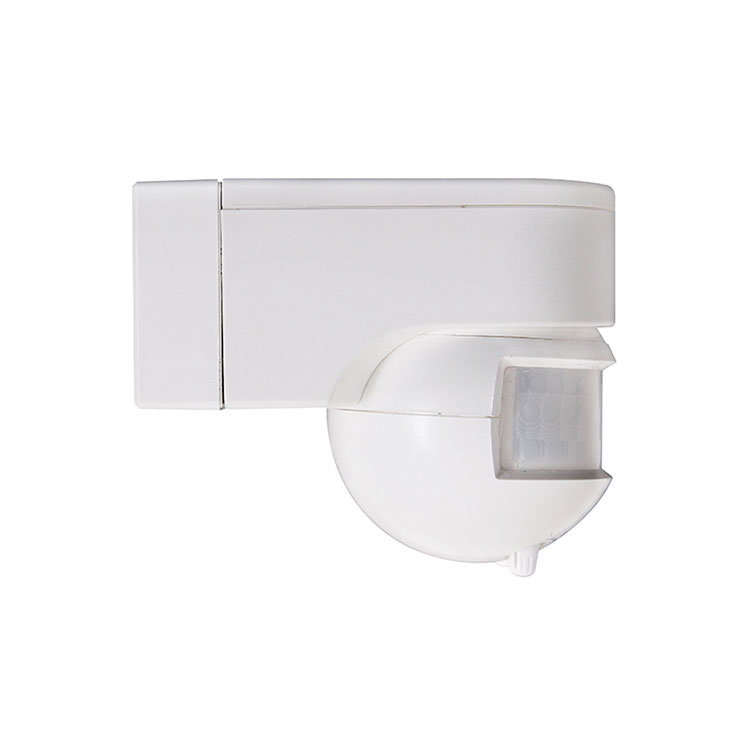

PIR mozgásérzékelő

Professzionális gyártóként szeretnénk Önnek PIR mozgásérzékelőt kínálni. És a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.

Modell:PD-PIR128/PD-PIR129

Kérdés küldése

PIR mozgásérzékelő

Infravörös érzékelő PD-PIR128/PD-PIR129 utasítás

TERMÉK INFORMÁCIÓ
Ez az érzékelő nagy érzékenységű érzékelőt, IC és SMD technológiát alkalmaz; az emberi test infravörös energiáját használja fel vezérlő jelforrásként; amikor az ember belép az észlelési mezőbe, azonnal elindíthatja a szabályozott terhelést; képes automatikusan azonosítani a nappalt és az éjszakát; és magában foglalja az automatizmust, a kényelmet, a biztonságot, az energiatakarékosságot és a gyakorlatiasságot.

MŰSZAKI ADATOK

Áramforrás: 100-130V/AC
220-240V/AC
Teljesítmény frekvencia: 50/60Hz
Névleges terhelés: 800 W Max. volfrám (100-130 V/AC)
150 W Max. fénycső (100-130 V/AC)
1200 W Max. volfrám (220-240 V/AC)
300 W Max. fénycső (220-240 V/AC)
Fényszabályozás: <3LUX~nappali fény (állítható)

Időbeállítás: Min.: 10mp Max.:7min±1min
(állítható)
Érzékelési szög: 180°
Érzékelési tartomány: Max 12m (<24°C)
Üzemi hőmérséklet: -10°C~+40°C
Érzékelési mozgási sebesség: 0,6-1,5 m/s
Üzemi páratartalom: <93%RH
Beépítési magasság: 0,5-3,5 m
Készenléti teljesítmény: 0,45 W (statikus 0,1 W)

SZENZOR INFORMÁCIÓK

FUNKCIÓ
Érzékelési mező: Az érzékelési tartomány a fogyasztó kívánsága szerint állítható, de a terepen lévő mozgási tájolás nagy összefüggésben van az érzékenységgel;

Automatikusan be tudja azonosítani a nappalt és az éjszakát: a működő fényvezérlése állítható, nappali fényre fordítva egész éjjel-nappal működhet. Ha éjszakai állapotba kapcsolja, csak 10LUX alatti körülmények között tud működni.

Az időbeállítás folyamatosan hozzáadódik: Amikor az első indukció után megkapja a második indukciós jelet, újraszámolja az időt a második indukciótól kezdve.

Az időbeállítás állítható: A munkaidő beállítása az ügyfél kívánsága szerint állítható, minimális idő 10 mp, maximum 7 perc ± 1 perc;

Érzéki jelzés.

TELEPÍTÉS
1. Telepítés előtt kapcsolja ki az áramellátást;
2. Lazítsa meg a csavarrögzítő alsó fedelet, húzza meg a vezetéknyílást, vezesse át a táp- és töltőkábelt az alsó burkolaton;
3. Rögzítse az alsó fedelet a tágítható csavarral a kiválasztott pozícióban;
4. Csatlakoztassa a táp- és terhelés vezetéket az érzékelő csatlakozóoszlopához a jelzési diagramnak megfelelően;

5.Gombozza meg az érzékelőt az alsó burkolaton és húzza meg a csavart, majd villanyozhatja és tesztelheti.

CSATLAKOZTATÁSI VEZETÉK VÁZLAT
1. A kék, barna és piros vezeték az érzékelőtől származik;
2. Csatlakoztassa a kéket és a barnát az áramforráshoz;
3. Csatlakoztassa a kéket és a pirosat a terheléssel.

TELEPÍTÉSRE VONATKOZÓ FIGYELEM
Hagyja, hogy villanyszerelő vagy tapasztalt ember telepítse;
A nyugtalansági objektumok nem tekinthetők telepítési alaplapnak;
Az észlelési ablak előtt nincsenek akadályozó vagy nyugtalanító objektumok, amelyek érzékelést végeznének;
Kerülje olyan helyre történő felszerelését, ahol a levegő hőmérséklete nyilvánvalóan változik, például: Légkondicionálás, központi fűtés stb.
Ha a beszerelés után hibát talál, biztonsága érdekében ne nyissa ki személyesen a tokot.

TESZT
1.Forgassa el a LUX gombot az óramutató járásával ellentétes irányba a végéig (nap); forgassa el az IDŐ gombot a végéig (-) az óramutató járásával ellentétes irányba.
2.Kapcsolja be a tápfeszültséget, 60mp után stabil működési állapotba kerül;
3,5-10 másodperccel később, miután a terhelés leáll, érzékelje egyszer, a terhelésnek működnie kell, és az érzékelő LED világít, 10 másodperc múlva a terhelés leáll.
4. Nappal, ha a LUX gombot az óramutató járásával megegyező irányba forgatva végére (hold), érzékeli, az érzékelő nem fog működni. Átlátszatlan borítással az érzékelési fényablakot érzékelje, az érzékelő működni fog;
5. Ha a fentiek normálisak, beállíthatja a LUX és az IDŐ gombot igényei szerint, majd használhatja;
Megjegyzés: legalább 1-2 másodperccel később, miután a terhelés leáll, a terhelés ismét működni fog.

BAJ ÉS MEGOLDÁS
① A terhelés nem működik
a. Ellenőrizze, hogy a tápellátás és a terhelés megfelelő-e.
b. Ellenőrizze, hogy a terhelés megfelelő-e.
c. Ellenőrizze, hogy a beállított munkalámpa megfelel-e a világításvezérlőnek.

② Az érzékenység gyenge
a. Ellenőrizze, hogy nincs-e akadály az érzékelési ablak előtt, amely a jelek vételét befolyásolja.
b. Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e; (minél magasabb a környezeti hőmérséklet, annál gyengébb az érzékelő észlelési érzékenysége, ha nem gyári, a specifikáció az az érték, amikor a környezeti hőmérséklet 24°C)
c. Ellenőrizze, hogy az indukciós jelforrás az érzékelési mezőben van-e.
d. Ellenőrizze, hogy a beépítési magasság az utasítási tartományban van-e.
e. Ellenőrizze, hogy a mozgás iránya megfelelő-e.

③ Az érzékelő nem tudja automatikusan lekapcsolni a terhelést
a. Ellenőrizze, hogy van-e folyamatos indukciós jel, például mozgó fűtőtárgy (mobil stb.) és hőlevegő-áram az észlelési mezőben.
b. Ellenőrizze, hogy az idő beállítása max.
c. Ellenőrizze, hogy a teljesítmény megfelel-e a szükséges utasításoknak.
d. Ellenőrizze, hogy a hőmérséklet nyilvánvalóan nem változik-e az érzékelő közelében (például légkondicionáló, központi fűtés stb.).

● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrész bizonyos valószínűséggel hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns kialakításokra, és a problémák elkerülése érdekében biztonsági kvótát alkalmaztunk.

Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
