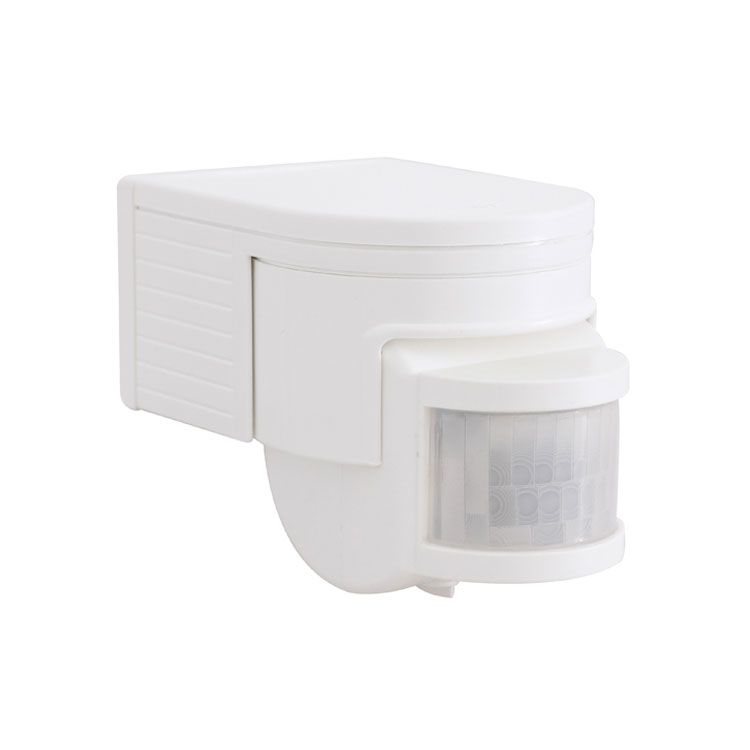

PIR érzékelő
Üdvözöljük, hogy vásároljon tőlünk PIR érzékelőt. Az ügyfelek minden kérésére 24 órán belül válaszolunk.
Modell:PD-PIR125B
Kérdés küldése
Infravörös érzékelő PD-PIR125B utasítás
TERMÉK INFORMÁCIÓ
A PIR érzékelő egy új energiatakarékos kapcsoló; jó érzékenységű detektort, integrált áramkört és SMT-t alkalmaz. Automatikus, kényelmi, biztonsági, energiatakarékossági és praktikus funkciókat gyűjt össze. A széles érzékelési mező felfelé és lefelé, balra és jobbra szervizmezőből áll. Az emberi mozgás infravörös sugarainak vételével működik. Amikor az ember belép az észlelési mezőbe, azonnal elindíthatja a terhelést, és automatikusan éjjel-nappal azonosítja magát; Felszerelése nagyon kényelmes, felhasználása pedig nagyon széles. Tápellátás jelzés és észlelési jelzés funkciói vannak.
MŰSZAKI ADATOK Áramforrás: 100-130V/AC 220-240V/AC Teljesítmény frekvencia: 50/60Hz Névleges teher: 800 W Max. volfrám (100-130 V/AC) 200 W Max. fénycső (100-130 V/AC) 1200 W Max. volfrám (220-240 V/AC) 300 W Max. fénycső (220-240 V/AC) |
Időbeállítás: min: 8 mp±3 mp max: 7 perc ± 2 perc (állítható) Fényszabályozás: <3LUX~2000LUX (állítható) Érzékelési tartomány: Max 12m (<24°C) Érzékelési szög: 180° 140° Beépítési magasság: >1,8m~3,5m Üzemi hőmérséklet: -10°C~40°C Üzemi páratartalom: <93%RH Energiafogyasztás: 0,45 W (statikus 0,1 W) Érzékelési mozgási sebesség: 0,6-1,5 m/s |
SZENZOR INFORMÁCIÓK
FUNKCIÓ
Érzékelési mező: az észlelési mező (lásd az alábbi ábrát) fel és le, bal és jobb szervizmezőből tevődik össze, a fogyasztó kívánsága szerint választható ki. a mozgás orientációja szoros kapcsolatban áll az érzékenységgel;
A nappal és az éjszaka felismerése: A fogyasztó beállíthatja a munkafény-vezérlést. Nappal és éjszaka is működhet, ha „nap” állásba van állítva (max). 3LUX-nál kisebb fényszabályzóban működhet, ha „hold” állásban van (min). Ami a beállítási mintát illeti, kérjük, olvassa el a tesztelési mintát;
Tápellátás és érzékelés jelzése: A jelzőlámpa a tápfeszültség bekapcsolása után 4 másodpercenként egyszer felvillanhat. A jelek vétele után 1 másodpercenként kétszer villanhat. Ugyanakkor megmutatja az érzékelő normál észlelési feltételeit és a teljesítményt;
Az időbeállítás folyamatosan hozzáadódik: Amikor az első indukció után a második indukciós jelet veszi, ismét az első időbeállítási pihenőidő alapja alapján számítja ki az időt; (Idő beállítása)
Az idő beállítása állítható. A fogyasztó kívánsága szerint beállítható. A minimális idő 8 s±3 mp. Maximum 7 perc±2 perc;
TELEPÍTÉS (LÁSD A KÖVETKEZŐ ÁBRA)
Kapcsolja ki az áramellátást;
Csavarja le a szöget az alján. Nyissa ki a vezeték lyukat. A tápvezeték és a terhelő vezeték alul van fúrva;
Rögzítse az alját a kiválasztott pozícióban a felfújt csavarral;
Csatlakoztassa a tápfeszültséget és a terhelést a csatlakozóvezeték oszloppal a vázlatrajz szerint;
Rögzítse az érzékelőt az alján, csavarja be a szöget és kapcsolja be.
Tehát tesztelheti.
Forgassa el a fényszabályozó gombot az óramutató járásával megegyező irányban a maximumon (nap), forgassa az óramutató járásával megegyező irányban az időgombot a minimumon; A tápfeszültség bekapcsolásakor a terhelés nem működik, és a jelzőlámpa 4 másodpercenként egyszer felvillan. 5-10 másodperc elteltével a terhelés működik, és a jelzőlámpa 1 másodpercenként kétszer felvillan. Ha nincs indukciós jel, a terhelésnek 5-30 másodpercen belül le kell állnia, a jelzőlámpának pedig 4 másodpercenként kell villognia; Az első megjelenése után 5–10 másodperc múlva tegye újra értelmessé. A terhelésnek működnie kell, és az indAz ication vaku sebessége 1 másodpercenként kétszer. A terhelésnek 5–15 másodpercen belül le kell állnia; Forgassa el a fényszabályozó gombot az óramutató járásával ellentétes irányba minimumra. Ha 3LUX-nál kisebb értékre van beállítva, az induktor terhelése nem működik a terhelés leállása után. Ha az érzékelési ablakot átlátszatlan tárgyakkal (törölköző stb.) fedi le, a terhelés indukciós jel nélkül működik, a terhelésnek 5-15 másodpercen belül le kell állnia; |
|
JEGYZET
Villanyszerelő vagy tapasztalt ember telepítheti.
A nyugtalansági objektumok nem tekinthetők telepítési alaplapnak.
Az észlelési ablak előtt nem lehetnek akadályozó vagy nyugtalanító tárgyak, amelyek az észlelést befolyásolják.
Kerülje a levegőhőmérséklet-változási zónák közelében történő felszerelését, például: légkondicionálás, központi fűtés stb.
A biztonságod érdekében. Kérjük, ne nyissa ki a tokot, ha a telepítés után hibát talál.
A termék váratlan károsodásának elkerülése érdekében kérjük, adjon hozzá egy 6A-es biztonságos eszközt a telepítéskor
infravörös érzékelő, például biztosíték, biztonságos cső stb.
NÉHÁNY PROBLÉMA ÉS MEGOLDÁS MÓD
A terhelés nem működik:
a)Ellenőrizze a teljesítményt és a terhelést;
(b) Ha a terhelés jó;
c) ha a jelzőlámpa sebessége az érzékelés után felgyorsul;
(d) Kérjük, ellenőrizze, hogy a munkalámpa megfelel-e a fényvezérlőnek.
Az érzékenység gyenge:
(a) Kérjük, ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadály a jelek vételében;
(b) Kérjük, ellenőrizze a környezeti hőmérsékletet;
(c) Ellenőrizze, hogy a jelforrás az észlelési mezőkben van-e;
(d) Kérjük, ellenőrizze a beépítési magasságot;
(e) Ha a mozgás iránya megfelelő.
Az érzékelő nem tudja automatikusan leállítani a terhelést:
a)Ha folyamatos jelek vannak az észlelési mezőkben;
(b)Ha az idő beállítása a leghosszabbra van állítva;
(c) Ha a teljesítmény megfelel az utasításnak;
(d) Ha a levegő hőmérséklete megváltozik az érzékelő közelében, például légkondicionáló vagy központi fűtés stb.
● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns kialakításokra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
