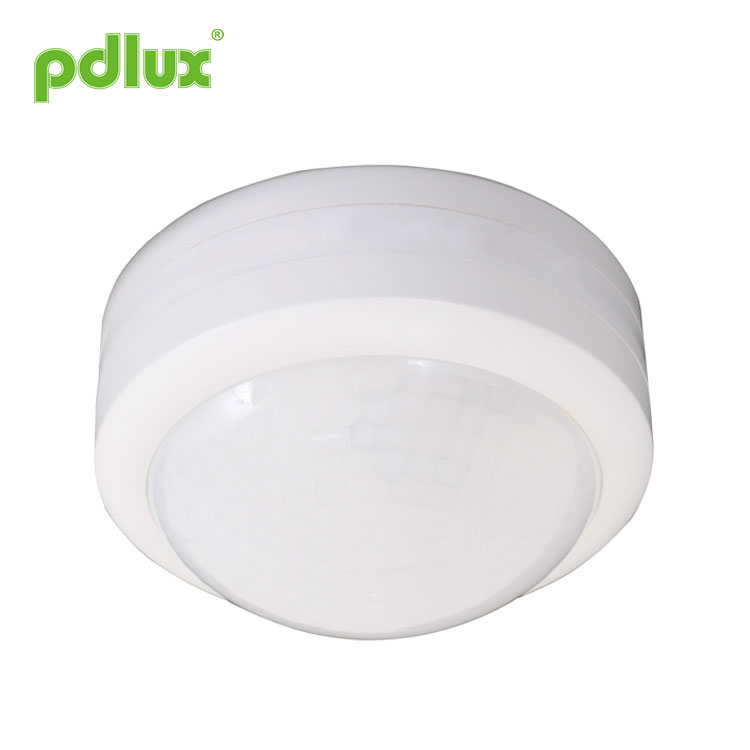

Távoli infravörös érzékelő

PD-MV1008

A távoli infravörös érzékelő egy mozgásérzékelő, amelynek érzékelési tartománya 360 °, és a mikrohullámú érzékelőt (üzemi frekvencia 5,8 G Hz, átviteli teljesítmény: <0,2 mW) alkalmazza a PIR érzékelővel együtt, négy üzemmódot választhatunk a gomb megnyomásával amely stabilabb és biztonságosabb teljesítményt nyújt. Akkor használható, ha a környezeti hőmérséklet körülbelül -10 ° C ~ 40 ° C. A távoli infravörös érzékelő magas elakadási képességgel és pontos érzékeléssel rendelkezik, a távoli infravörös érzékelőt széles körben alkalmazzák lámpákkal, biztonsági rendszerekkel stb.

Specifikációk

Az érzékelő információi

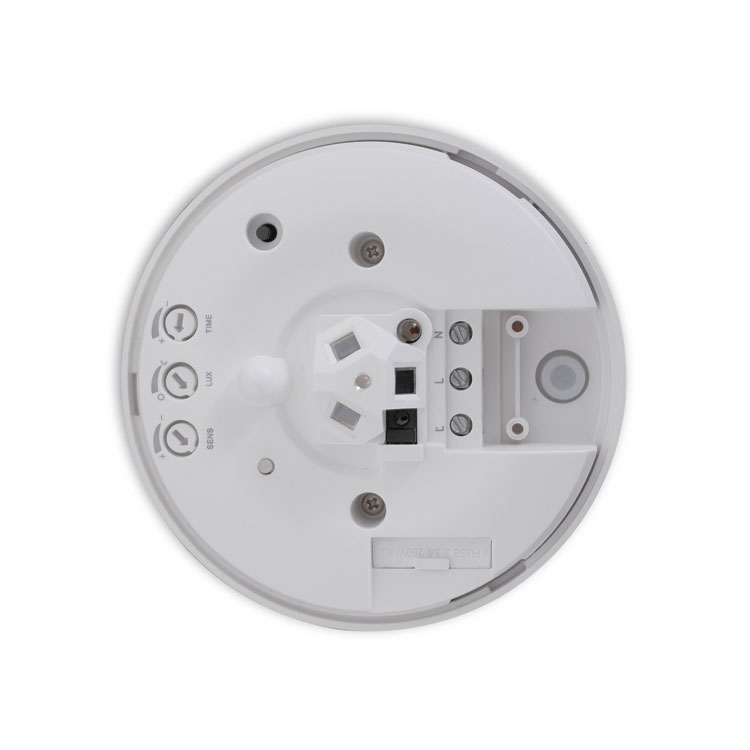

Idő beállítás A fény beállítható úgy, hogy folyamatosan bekapcsolva maradjon kb. 10 másodperc (teljesen az óramutató járásával ellentétes irányban) és legfeljebb 20 perc (teljesen az óramutató járásával megegyező irányban) között. Az idő letelte előtt észlelt mozgások újraindítják az időzítést. Javasoljuk, hogy válassza ki a legrövidebb időt az érzékelési zóna beállításához és a sétateszt elvégzéséhez. MEGJEGYZÉS: miután a lámpa kikapcsol, kb. 1 másodpercig, mielőtt újra elkezdheti észlelni a mozgást. A fény csak akkor kapcsol be, amikor ez a periódus letelt. Érzékelési tartomány beállítása (érzékenység) Az érzékelési tartomány az a kifejezés, amelyet arra használnak, hogy leírják a földön keletkező többé-kevésbé kör alakú érzékelési zóna sugarait, miután az érzékelő fényét 2,5 m magasságba szerelték, a legkisebb elérés (kb. 2 m sugarú kör) kiválasztásához fordítsa el teljesen az óramutató járásával ellentétes irányt. , és teljesen az óramutató járásával megegyező irányban válassza ki a maximális hatótávolságot (kb. 15 m sugarú). MEGJEGYZÉS: A fenti észlelési távolságot olyan személy esetében kapjuk meg, aki középső alakjával 1,6 m és 1,7 m között van, és 0,6 ~ 1,5 m / sec sebességgel mozog. ha az ember testalkata, alakja és mozgási sebessége megváltozik, akkor az észlelési távolság is megváltozik. Fényvezérlés beállítása A választott fényválasztási küszöb végtelenül kb. 2-2000lux. Forgassa teljesen az óramutató járásával ellentétes irányba, hogy kiválassza az alkonyattól hajnalig működést körülbelül 2 luxon. Forgassa teljesen az óramutató járásával megegyező irányba, hogy kiválassza a nappali üzemmódot kb. Az érzékelési zóna beállításakor és a járási teszt nappali fényben történő végrehajtásakor a gombot teljesen az óramutató járásával megegyező irányba kell forgatni. Megjegyzés: kérjük, ne állítsa a három funkcionális gombot feleslegessé. Ennek oka, hogy a három funkcionális gomb közvetlenül az alkatrészekhez volt csatlakoztatva, a három alkatrész mindegyikében található egy kis dugó. A gombok elejétől a végéig történő beállításakor a túlzott elfordulás károsítja a dugót és a 360 ° -os vezetést. megállás nélkül forduljon meg. A beállítási tartományhatár 270 °, kérjük, figyeljen erre.

PIR és mikrohullám érzékelő funkció kiválasztása Kiválasztás a gombbal: â € ¢ Nyomja meg egyszer a gombot ciklusonként, kiválaszthatja a mikrohullámú érzékelő módot, a pir senosr módot, a mikrohullámú érzékelő és a pir érzékelő mód mikrohullámú érzékelőt vagy a pir érzékelő módot. â € ¢ A mikrohullámú érzékelő üzemmódjának kiválasztásához nyomja meg egyenként a gombot, miután a zöld LED jelzőfény kb. 5 másodpercig világít, majd a termék a mikrohullámú érzékelő működési állapotába kerül; â € ¢ A pir szenzor mód kiválasztásához nyomja meg egyenként a gombot, miután a piros led jelzőfény kb. 5 másodpercig világít, majd a termék a pir szenzor működési állapotába kerül. • Ha kiválasztja a mikrohullámú érzékelő és a pir érzékelő két funkció együttes módját, nyomja meg egyenként a gombot, miután a zöld LED és a piros LED jelzőfények egymás után ötször felvillannak, majd a terméket két funkció együtt a mikrohullámú érzékelőbe és a pir érzékelőbe üzemmód működési állapota. • Ha kiválasztja a mikrohullámú érzékelő vagy a pir szenzor két funkcióját, akkor nyomja meg a gombot egyenként, miután a zöld és a piros LED jelzőfény egyszerre világít, és ötször villog, majd a termék a mikrohullámú érzékelőbe vagy a pir érzékelőbe két funkció bármelyik üzemmódban.

Alkalmakra Széles körben alkalmazható otthoni \ piac \ irodaház \ gyár \ szálloda \ intézményben stb.

- Különböző környezetekben történő használat esetén ne állítsa a legmagasabb érzékenységet.
Mert ez könnyen meghibásodáshoz vezethet.
- Kérjük, erősítse meg előzetes telepítéssel.
- A telepítés és leszerelés előtt kérjük, kapcsolja ki az áramellátást.
- Biztonsági okokból győződjön meg róla, hogy áramtalanította.

1. A ringató tárgyba történő beépítés helytelen működéshez vezet.
2. A szél által fújt rázó függöny rossz működéshez vezet, kérjük, válassza ki a megfelelő telepített helyet.
3. A forgalom forgalmas helyére történő telepítés helytelen működéshez vezet.
4. Helytelen működéshez vezet, ha a közelben lévő egyes berendezések szikrákat okoznak.
A detektálási távolság megsokszorozódhat a mikrohullámú elektromágneses téren való visszaverődéshez a fém vagy üveg anyagokkal. Így csökkentse az érzékenységet, hogy elérje a megfelelő érzékelési távolságot. A hibák észlelésének elkerülése érdekében soha ne fordítsa a SENS gombot a maximális értékre. A környező környezet is hibajelzéshez vezet, pl. az elhaladó autók vagy a szél okozta vándor tárgyak. A termékeket 4 méternél nagyobb távolságra kell felszerelni egymástól, különben a köztük lévő interferencia hibaműveletet okoz.

A trimmer potenciométer megfelelő használata: a trimmer potenciométerrel beállítható az idő, amikor az érzékelő terhelése bekapcsol, amikor valaki mozgását észleli és automatikusan kikapcsol. A felhasználó beállíthatja a megvilágítási időt a különböző igényeknek megfelelően. A megtakarítási energia hatékony végrehajtása érdekében javasoljuk, hogy automatikusan csökkentsük a bezárási időt. Ezenkívül a terhelés folyamatos érzékelő funkciója miatt egyszerűen: az időzítő megújul, mivel a terhelés indukcióval bír. A terhelés nyitva marad, ha az érzékelési tartományon belül észleli a mozgást.

Elkötelezettek vagyunk a termékek minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikus alkatrész bizonyos valószínűséggel hatástalanná válik, ami némi gondot okoz. A tervezés során odafigyeltünk a felesleges kialakításokra, és a bajok elkerülése érdekében elfogadtuk a biztonsági kvótát.
