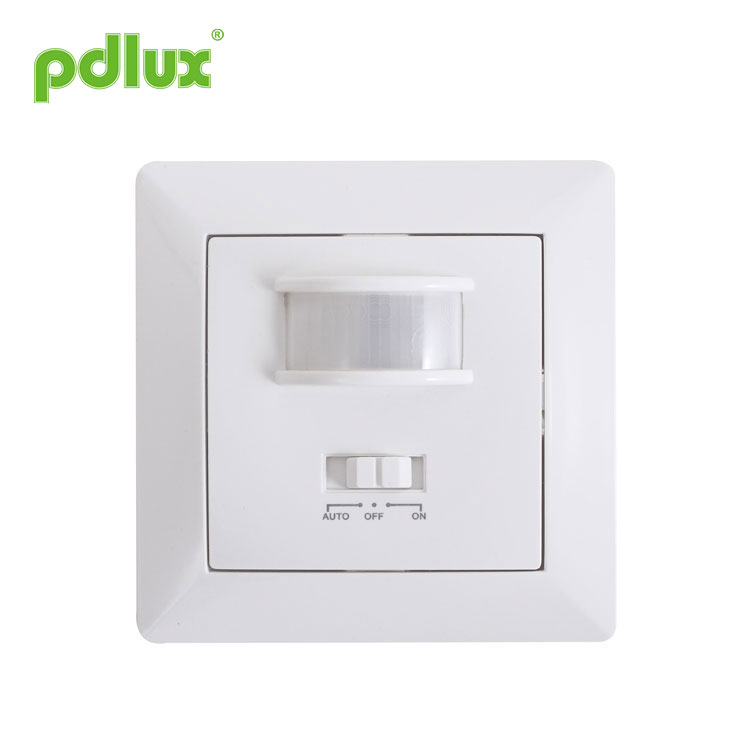

Négyzet alakú PIR infravörös mozgásérzékelő

Professzionális Square PIR infravörös mozgásérzékelő gyártóként biztos lehet benne, hogy négyzet alakú PIR infravörös mozgásérzékelőt vásárol gyárunkból, és mi a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.

Modell:PD-PIR220

Kérdés küldése

Infravörös mozgásérzékelő PD-PIR220 utasítás

TERMÉK INFORMÁCIÓ
A PD-PIR220 egy új generációs infravörös érzékelő, amelyet hosszú távú piaci előrejelzésünk és vizsgálatunk alapján fejlesztettünk ki.
Erős stabilitású, több funkciót, gyakorlatot gyűjt összecal, jó megjelenés, széles üzemi feszültség, kényelmes telepítés, érzékelési jelzés, többfunkciós üzemmód stb. SMT technikát alkalmaz. Megfelel az európai szabványnak, alkalmas otthoni, szállodai és vállalati automatikus vezérlésre.

MŰSZAKI ADATOK

Áramforrás: 220-240V/AC
Teljesítmény frekvencia: 50Hz
Névleges terhelés: 500 W Max. volfrám (cosφ=1)
Érzékelési szög: >140°
Érzékelési tartomány: Max. 10±2m (22°C)
Fényvezérlés: 3LUX ~ 1000LUX (állítható)
Időbeállítás: 10±3sec~10±2min (állítható)

Beépítési magasság: 0,4m~1,8m
Energiafogyasztás: 0,45 W (statikus 0,1 W)
Érzékelési mozgási sebesség: 0,6-1,5 m/s
Hangvezérlés érzékenysége: 30db ~ 90db (állítható)
Üzemi páratartalom: <93℅RH
Üzemi hőmérséklet: -10 ~ +40 ℃

SZENZOR INFORMÁCIÓK

FUNKCIÓ
Többfunkciós: BE, KI, fényvezérléssel, nagy érzékenységű hangvezérléssel, nagy távolságú, széles infravörös érzékelési funkciókkal rendelkezik;

Praktikusság: a fényszabályzóval vezérelheti a hangvezérlést és a környezeti fényt, amikor az érzékelő működik. Különböző környezeti megvilágításban működik nappal és éjszaka, de csak gyenge környezeti megvilágítás mellett is működik; Az időbeállítást saját maga is beállíthatja a megadott tartományban; az infravörös indukció és a hangvezérlés érzékenysége saját kezűleg szabályozható;

Jó megjelenés: A felület kialakítása kényelmes, tetszetős, de nem veszít a nagyvonalúságból, a stílus elegancia, nem lesz véletlenszerű érzés a telepítés után;

Széles üzemi feszültség: 220-240V/AC 50Hz. Nem kell aggódnia, ha PD-PIR220-zal utazik Európa-szerte;

Kényelmes telepítés: Két telepítési mód választható. Körkörös vagy négyzet alakú csatlakozódobozba szerelhető; az érzékelőt két csavarral rögzítheti a csatlakozódobozra körkörösen, valamint rögzítheti az érzékelőn lévő speciális szerelőpolccal is. Egyszóval, függetlenül attól, hogy a csatlakozódoboz beépítési iránya igaz, a PD-PIR220 simán teszi a telepítést;

Többfunkciós üzemmód: Választhat BE, KI, infravörös érzékelés, infravörös érzékelés + hangvezérlés mód, ha infravörös érzékelés + hangvezérlés módot választ, a lámpa automatikusan bekapcsol, ha kopogtat az ajtón, vagy azt mondja, hogy „jövök” vissza” éjszaka, ha hazatér, melegebbé és romantikusabbá teszi otthonát.

TELEPÍTÉS
Kapcsolja ki az áramellátást;
Lazítsa meg a csatlakozóoszlopot az érzékelő alján, dugja be a vezetéket a csatlakozónyílásba, húzza meg a csavarokat;
Töltse le az érzékelő felületét, csatlakoztassa az érzékelőt a csatlakozódobozba;
Ha négyzet alakú csatlakozódobozba kívánja beszerelni, húzza be a rögzítőcsavart a szerelőnyílásba, rögzítse a radiátoron, hogy a csatlakozódobozon lévő beszerelési lyukat célozza meg, majd húzza meg a csavart; ha körkörösbe kívánja beszerelni, használhatja ugyanúgy, mint a kvadrátot, beállíthatja az érzékelő helyzetét is, húzza meg az állítócsavart a felületen, ekkor a rögzítőkar automatikusan kinyílik, rögzítse a csatlakozódobozt;
Kapcsolja be, majd tesztelje.

CSATLAKOZTATÁSI VEZETÉK VÁZLAT

TESZT
Állítsa a funkciókapcsolót „ON” állásba, a „MIC”-et az óramutató járásával ellentétes irányba a minimumra; „LUX” az óramutató járásával megegyező irányban a maximumig; „IDŐ” az óramutató járásával ellentétes irányban a minimumra;

Kapcsolja be a tápfeszültséget, a lámpának világítania kell;

30 másodperc elteltével állítsa a funkciókapcsolót „OFF” állásba, a lámpának ki kell kapcsolnia, minden funkciónak „stop” állapotban kell lennie;

Állítsa a funkciókapcsolót „AUTO” állásba 30 mp után, az induktor lámpa 20 mp után világít, amikor induktor jel érkezik, hogy a lámpa be van-e kapcsolva vagy sem. Induktor jel nélkül a lámpának 10-13 másodpercen belül ki kell kapcsolnia. Állítsa a „LUX”-ot minimumra, miután ki van kapcsolva, ha nincs induktor jel, a lámpának nappal ki kell kapcsolnia, de ha átlátszatlan tárgyat használ az érzékelő letakarására, a lámpának be kell kapcsolnia, majd 10~-on belül ki kell kapcsolnia. 13 mp;

Állítsa a funkciókapcsolót „AUTO”, „LUX” maximumra, „MIC” maximumra; ekkor az érzékelő infravörös érzékelés + hangvezérlés módban van, fedje le az érzékelőt, ha a lámpa világít, induktor jel nélkül, a lámpának 10-13 mp után ki kell kapcsolnia, 5 mp után ha tapsol, a lámpának világítania kell, majd 5-10 mp után ki kell kapcsolnia (nincs induktor jel).

JEGYZET
Hagyja, hogy villanyszerelő vagy tapasztalt ember telepítse;
A nyugtalansági objektumok nem tekinthetők telepítési alapfelületnek;
Az észlelési ablak előtt nem lehetnek akadályozó vagy nyugtalanító tárgyak, amelyek érzékelést végeznek;
Kerülje a hőmérséklet-változási zónák, például légkondicionáló, központi fűtés stb.
Biztonsága érdekében ne nyissa ki a tokot, ha a beszerelés után megtalálja a kapcsolót;
Ha bármilyen eltérés van a használati utasítás és a termékek között, kérjük, adjon elsőbbséget a terméknek, elnézést, hogy többet nem értesítünk.
