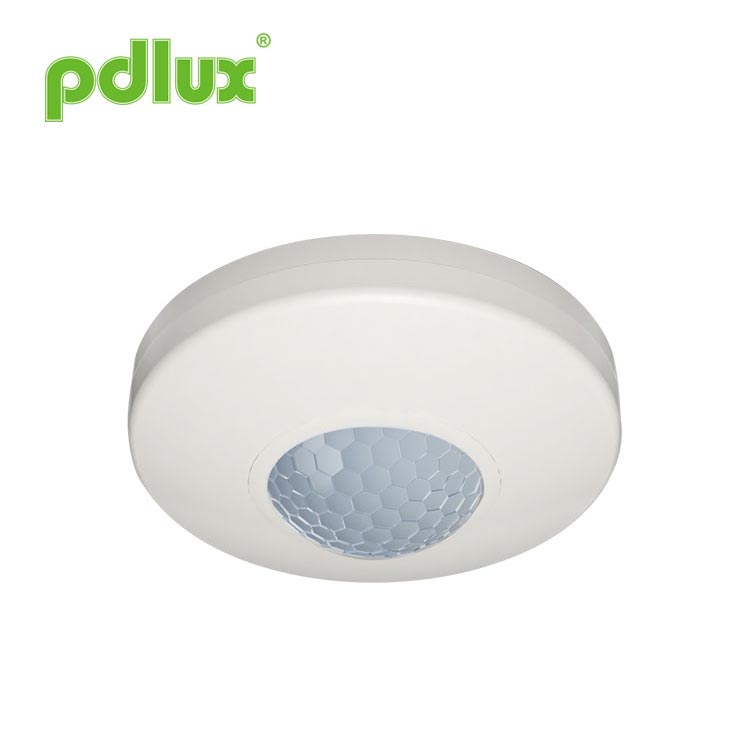

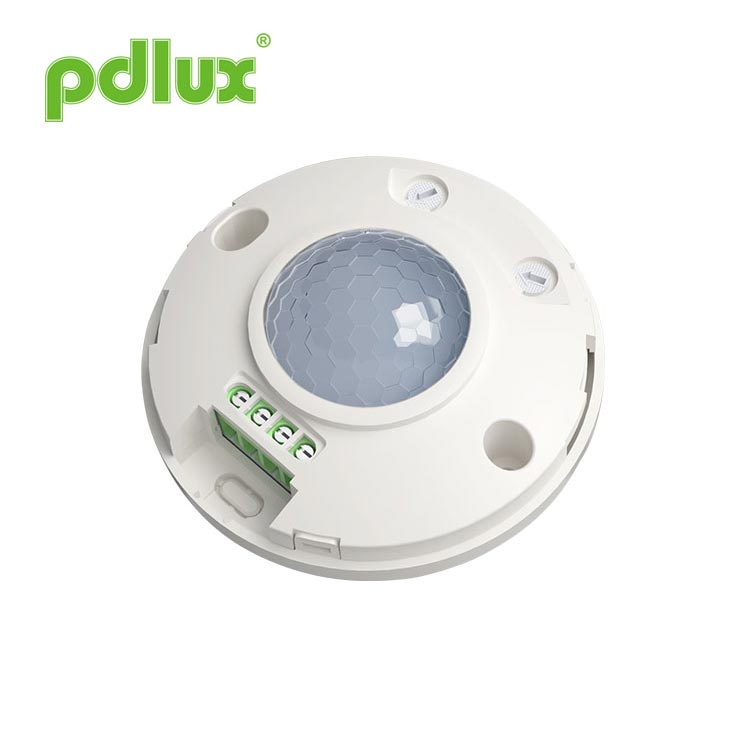

Stabil és hatékony infravörös érzékelő

Stabil és hatékony infravörös érzékelő. Automatikus, kényelmes, biztonságos, energiatakarékos és praktikus funkciókat gyűjt össze. Az egyik detektor a belsejében széles hatótávolságú érzékelési mezőt alkot, az emberi infravörös energiát használja vezérlőjelforrásként, azonnal indítsa el a betöltést, amikor az ember belép az észlelési mezőbe. Automatikusan képes azonosítani nappal és éjszaka. Könnyen telepíthető és széles körben használható. Ez az eddigi legfejlettebb PIR érzékelő, amely vékony és digitális. A digitális intelligens piroelektromos infravörös érzékelőt alkalmazza, hogy az áramkör teljesítménye stabilabb legyen, a hibaüzem csökkenjen, az érzékenység magasabb, a hibaarány alacsonyabb, a készenléti energiafogyasztás gyengébb és a jelek felbontása erősebb legyen.

Modell:PD-PIR330

Kérdés küldése

Stabil és hatékony infravörös érzékelő Specifications

Műszaki adatok

Áramforrás	220-240VAC, 50Hz
Névleges teher	800W Max.volfrám 150W Max. fénycső és LED
Érzékelési tartomány (22°C)	4 m max. (sugár.)(mennyezeti beépítés) 8 m max. (falra szerelés)
Idő beállítás	8±2 mp ~ 8±2 perc (állítható)
Fényszabályozás	<10LUX ~ 2000LUX (állítható)
Érzékelési szög	360° (mennyezetre szerelés)
Beépítési magasság	2,5-4,5 m (mennyezeti telepítés) 1,8-2,5 m (falra szerelés)
Üzemhőmérséklet	–10°C ~ +40°C
Működési páratartalom	<95%RH
Érzékelje a mozgás sebességét	0,6 m/s - 1,5 m/s

Érzékelő információ

Sensor Information

Funkció

Automatikusan azonosítja a nappalt és az éjszakát. Beállíthatja a környezeti fényt kívánsága szerint: ha a NAP (max) állásba fordítja, nappal és éjszaka is működik. Ha HOLD (min) állásba fordítja, akkor csak kevesebb mint alatt működik.

10LUX körülmény. Ami a beállítást illeti, kérjük, olvassa el a tesztelési módot. Az időkésleltetés folyamatosan hozzáadódik: amikor az első induktor után a második indukciós jelet kapja, még egyszer kiszámítja az időt az első időkésleltetési alap többi részén. (Beállítani az időt)

Időkésleltetés beállítása: tetszés szerint beállítható. A minimum 8±2mp; maximum 8±2 perc.

(1) Fényszabályozás beállítása

Állítsa be a munkafényt. Forgassa az óramutató járásával megegyező irányba növeléséhez és az óramutató járásával ellentétes irányú forgatással csökkentéséhez. Amikor minire vált, akkor csak a 10LUX körüli fényszabályozás alatt működik, maximumra fordítva bármilyen fényszabályozást tud működni.

(2)Időbeállítás

Állítsa be a terhelési munka időbeállítását. Fordulat az óramutató járásával megegyező irányba a növeléséhez és az óramutató járásával ellentétes irányba a csökkentéséhez. Az időbeállítás kb. 8±2 perc, ha max. állásba forgatja, az időbeállítás pedig kb. 8±2 mp, ha min.

MEGJEGYZÉS: Ha a lámpa automatikusan kikapcsol, 1 másodpercbe telik, mire az érzékelő készen áll egy újabb mozgás érzékelésére, vagyis csak az 1 másodperccel később észlelt jelek kapcsolhatnak be automatikusan.

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a lámpa automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság kedvéért érdemes lenne csökkenteni a késleltetési időt, mivel az infravörös érzékelő folyamatos érzékelés funkcióval rendelkezik, vagyis a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.

Csatlakozási-vezeték rajz

Csatlakoztassa N, L áramellátást;
Csatlakoztassa N, L'-t a terheléssel.
Telepítési útmutató

JEGYZET:
Telepítés előtt kapcsolja ki az áramellátást

Teszt

1. Forgassa el a LUX gombot az óramutató járásával megegyező irányba a maximumig (SUN). Forgassa el az időgombot az óramutató járásával ellentétes irányba a minimumra. Forgassa az érzékelő gombot az óramutató járásával megegyező irányba a maximumig.
2. Tápfeszültség csatlakoztatva, a terhelésvezérlés elkezd működni, és 8±2 másodperccel később leáll, ha nem észlel folyamatos jelet.
3. Az észlelést követően a terhelés működik, a visszajelző bekapcsol, és 8±2 másodperccel később leáll, ha nem észlel folyamatos jelet. Ha pedig 4 másodperccel később a jelet észleli, a terhelésnek el kell kezdenie működnie, a jelzőnek pedig be kell kapcsolnia, és 8±2 másodperccel le kell állnia. 2 másodperccel később, ha nem észlelhető folyamatos jel.
4. Forgassa el a LUX gombot az óramutató járásával ellentétes irányba a minimumra. Ha 10LUX feletti körülmények között tesztelik, a terhelésnek nem szabad működnie az indukciós terhelés megszűnése után; de ha átlátszatlan tárggyal (törölköző stb.) letakarja az érzékelési ablakot, a terhelés működik. Ha nincs indukciós jel, a terhelésnek 8±2 másodpercen belül le kell állnia.

Ez a kézikönyv a termék aktuális tartalomprogramozására vonatkozik, a gyártó előzetes értesítés nélkül módosíthatja és módosíthatja!
Szigorúan tilos a kezelési útmutató tartalmát a cég engedélye nélkül bármilyen más célra másolni.
