Kétvezetékes infravörös érzékelő

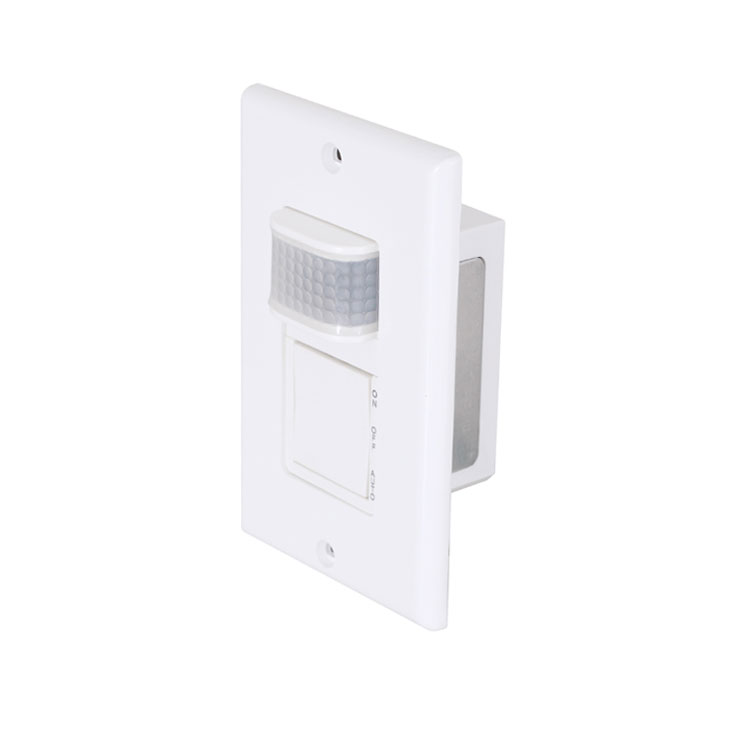

Infravörös mozgásérzékelő PD-PIR123 utasítás

ÖSSZEFOGLALÁS
A Two Wire Infrared Sensor egy falra szerelhető, infravörös automatikus érzékelő kapcsoló, széles körű alkalmazás, használható:
• Kis irodák - Konferenciatermek - Társalgók - nappali
Két vezetékes infravörös érzékelő használható izzólámpák vezérlésére. A termék egyúttal kézi kapcsoló, amikor konferenciatermekre vagy más helyekre van szükség, amikor egy dia- vagy filmprogram ezzel a kapcsolóval kikapcsolhatja a fényeket. Ezt a terméket az egypólusú kapcsoló cseréjéhez szokásos fali dobozba kell telepíteni. Ez a termék földelést igényel.

MŰVELET
A kétvezetékes infravörös érzékelő passzív infravörös (PIR) érzékelő technológiát használ a helyiség megfigyeléséhez. Amikor egy személy átmegy az érzékelő zónájába vagy onnan kilép, az érzékelő érzékeli a mozgást és BE kapcsolja a világítást. A lámpák addig világítanak, amíg egy utas mozog az érzékelő zónáin.
A késleltetett kikapcsolási idő beállítása megakadályozza a lámpák kikapcsolását, ha a hely foglalt. A lámpák bekapcsolása érdekében a személynek a kiválasztott késleltetett kikapcsolási időintervallum alatt legalább egyszer át kell haladnia egy érzékelő zónán. A LED-jelző villog minden egyes alkalommal, amikor az egység aktivitást észlel az érzékelő zónáiban. Ha az érzékelő által ellenőrzött tér nincs elfoglalva a késleltetett kikapcsolás időtartamának kiválasztott időtartamig, az egység kikapcsolja a lámpákat.

Nyomógombos kézi vezérlés:
A kézi vezérléshez a kétvezetékes infravörös érzékelő kényelmes nyomógombos kapcsolóval rendelkezik. Nyomja meg a nyomógombot „ON”, az érzékelő bekapcsol. Nyomja meg a nyomógombot az „KI” lehetőséghez, az érzékelő kikapcsolja a lámpákat, és kikapcsolva tartja azokat akkor is, ha a szoba foglalt. Ez a funkció különösen hasznos dia- vagy filmbemutatóknál. A lámpák visszakapcsolhatók, ha egyszerűen megnyomja a gombot a „BE” állásba. Nyomja meg a nyomógombot az "AUTO" kiválasztásához, majd a készülék visszatér a normál üzemmódba. Amikor egy személy átmegy az érzékelő zónájába vagy onnan kilép, az érzékelő érzékeli a mozgást és BE kapcsolja a világítást.

Automatikus mód:
Ebben az üzemmódban a készülék automatikusan bekapcsolja a fényeket, ha mozgást észlel. A fények addig világítanak, amíg az egység aktivitást észlel az érzékelő zónáiban. A készülék automatikusan kikapcsolja a világítást, miután a hely szabad lesz, és a késleltetett kikapcsolási idő lejár. A lámpák bármikor manuálisan is kikapcsolhatók a nyomógomb lenyomásával az OFF állásba. Erre az üzemmódra van szükség az energiatakarékosság érdekében.

LÁTÓMEZŐ A PD-PIR123 180 ° -os látómezőt biztosít, maximálisan 90 négyzetméteres lefedettséggel. A maximális érzékelési távolság az érzékelő előtt 8M, és mindkét oldalon 6M. A „kis mozgású” zóna viszonylag kicsi testmozgásokat észlel, és lehetővé teszi a fények bekapcsolását annak ellenére, hogy egy személy nem mozog széles körben a helyiségben. A látómező fennmaradó része a „nagy mozgású” zóna, kevésbé érzékeny és nagyobb mozgásokat igényel.

KIEGÉSZÍTETT BEÁLLÍTÁSI LEHETŐSÉGEK
A PD-PIR123 a legkülönfélébb kereskedelmi alkalmazásokban nyújt optimális teljesítményt. A környezeti fény felülírási képességeinek és a késleltetett kikapcsolási időnek opcionális beállításai vannak. Ezek a beállítások testre szabják a teljesítményt egy adott telepítés igényeinek megfelelően. A beavatkozás elkerülése érdekében az összes beállítás csak a kezelőpanel fedelének eltávolításával érhető el. A vezérlőgombok beállításához egy kis laposfejű csavarhúzó használható. A kontrollok címkéje a következő:

Idő:
A késleltetett kikapcsolási idő 8 ± 2 másodperc. Választható késleltetett-kikapcsolási idő beállítások állnak rendelkezésre: 8 ± 2 másodperc és 20 ± 3 perc között.

Fény:
Egyes létesítményekben az energiatakarékosság maximalizálása érdekében a környezeti fény felülbírálási funkciója megakadályozza, hogy az érzékelő bekapcsolja a lámpákat, ha bőséges természetes napfény van, tartózkodási helytől függetlenül. Ezt a beállítást akkor kell elvégezni, amikor a környezeti fény azon a szinten van, ahol nincs szükség mesterséges fényre.
A kétvezetékes infravörös érzékelő gyárilag be van állítva, anélkül, hogy a környezeti fény felülírná. Ez azt jelenti, hogy az egység bekapcsolja a lámpákat, amikor a tartózkodást észleli, függetlenül a jelenlévő természetes napfény mennyiségétől.

MŰSZAKI ADATOK
Az itt felsorolt ​​eszköz a Lexing Commercial Specification Grade Wall Switch Passive Infrared (PIR) érzékelő, amely képes érzékelni az emberi jelenlétből származó infravörös emissziót és reagálni képes az izzólámpák bekapcsolásával. Ha ez az egység egy adott idő elteltével nem érzékeli a mozgást, akkor a kijelölt terhelés kikapcsolásával válaszol.
A fali kapcsoló passzív infravörös (PIR) érzékelőjét nyomógombbal kell felszerelni, hogy kézi be- / kikapcsolást / automatikus kapcsolást biztosítson. A PD-PIR123 passzív infravörös (PIR) fali kapcsoló állítható késleltetett kikapcsolási idővel és a környezeti fény felülírási képességeivel rendelkezik.

TULAJDONSÁGOK ÉS ELŐNYÖK
- Az új, alacsony profilú kialakítás kiküszöböli a feltűnő „szkennelő eszköz” megjelenést.
A 180 ° -os látómező körülbelül 90 négyzetméteres lefedettséget biztosít kis irodák, konferenciatermek, osztálytermek, társalgók és különféle kereskedelmi területek számára.
A kényelmes nyomógomb bármikor kézi BE / KI / AUTO kapcsolást biztosít.
â € ¢ Opcionális kézi beállítás a késleltetett kikapcsolási idő beállításához 8 ± 2 másodperc és 20 ± 3 perc között. A testreszabott beállítások lehetővé teszik az energiatakarékosság maximalizálását.
• Az állítható környezeti fény felülbírálása körülbelül 2 lábgyertyától (2lux) és 1000 lábgyertyáig (1000lux) terjed ki, hogy megakadályozza a fények automatikus bekapcsolását bőséges természetes fény idején, növelve ezzel az energiamegtakarítást.
â € ¢ A LED jelzõfény villog, amikor az érzékelõ mozgást észlel, hogy az érzékelés aktív legyen.
â € ¢ Egy egység 120 vagy 277 V világításra használható.
â € ¢ Normál fali dobozhoz illeszkedik, és helyettesíti az egypólusú fali kapcsolót.
â € ¢ Korlátozott ötéves garancia.

Méretdiagramok

TELEPÍTÉS
Két vezetékes infravörös érzékelő helyettesítheti az egypólusú fali kapcsolót, amely egy szokásos fali dobozba van felszerelve. A működéshez az egységet megfelelően földelni kell. Legalább 4 méterre kell elhelyezni a HVAC regiszterektől. Ne feledje, hogy amikor az egység be van kapcsolva, körülbelül egy percbe telik a normál működés megkezdése.

Vigyázat! Csak rézhuzallal használja!

Fizikai specifikációk Üzemi hőmérséklet-tartomány: -10 ° C és 40 ° C között Tárolási hőmérséklet-tartomány: -10 ° C és 85 ° C között Működési páratartalom: 20–90%, nem kondenzáló Elektromos követelmények Áramforrás: 120V / AC-277 V / AC Tápfeszültség: 50 / 60Hz Vezeték jelölés: Line - fekete Load - fekete Ground - Zöld Névleges terhelés: 500 W Max. Volfrám

Néhány probléma és megoldott út
1ã € A terhelés nem működik:
a: Kérjük, ellenőrizze, hogy az áram és a terhelés csatlakoztatása megfelelő-e;
b: Kérjük, ellenőrizze, hogy a terhelés jó-e;
c: Kérjük, ellenőrizze, hogy az üzemi fénykészlet megfelel-e a fényvezérlésnek.

2ã € Az érzékenység gyenge:
a: Kérjük, ellenőrizze, hogy van-e akadálya az érzékelési ablak előtt a jel vételére;
b: Kérjük, ellenőrizze, hogy a környezeti hőmérséklet túl magas-e;
c: Kérjük, ellenőrizze, hogy az indukciós jelforrás szerepel-e az érzékelési mezőkben;
d: Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az utasításban feltüntetett magasságnak;
e: Kérjük, ellenőrizze, hogy a mozgásirány helyes-e.

Az érzékelő nem tudja automatikusan kikapcsolni a terhelést:
a: Kérjük, ellenőrizze, hogy van-e folyamatos jel az észlelési mezőben;
b: Kérjük, ellenőrizze, hogy az időbeállítás a leghosszabb-e;
c: Kérjük, ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak;



- Kérjük, erősítse meg előzetes telepítéssel.
- A telepítés és leszerelés előtt kérjük, kapcsolja ki az áramellátást.
- Biztonsági okokból győződjön meg róla, hogy áramtalanította.
- A nem megfelelő működés veszteségeket okozott, a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termékek minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikus alkatrész bizonyos valószínűséggel hatástalanná válik, ami némi gondot okoz. A tervezés során odafigyeltünk a redundáns kialakításokra, és a gondok elkerülése érdekében elfogadtuk a biztonsági kvótát.
Ezt az utasítást engedélyünk nélkül nem szabad más célból másolni.
