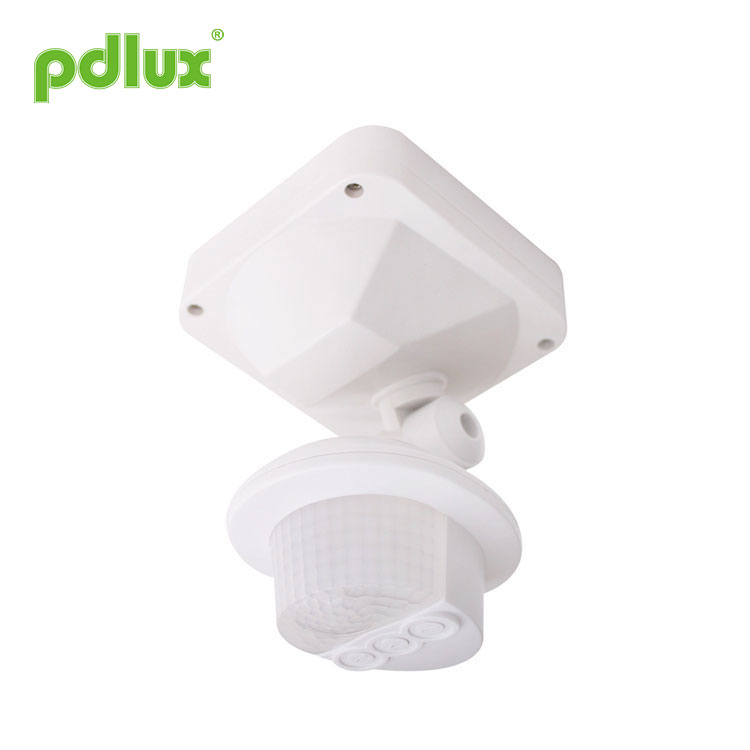

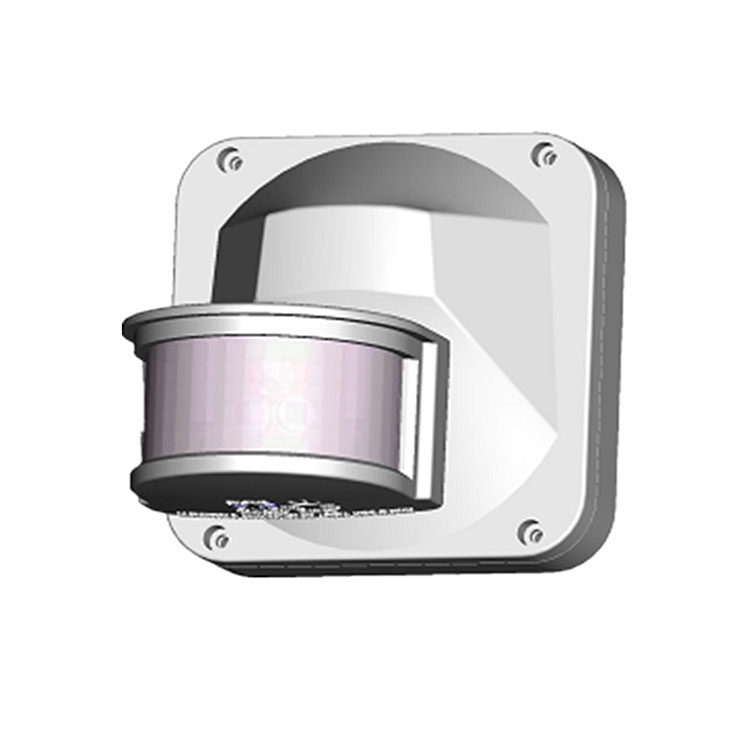

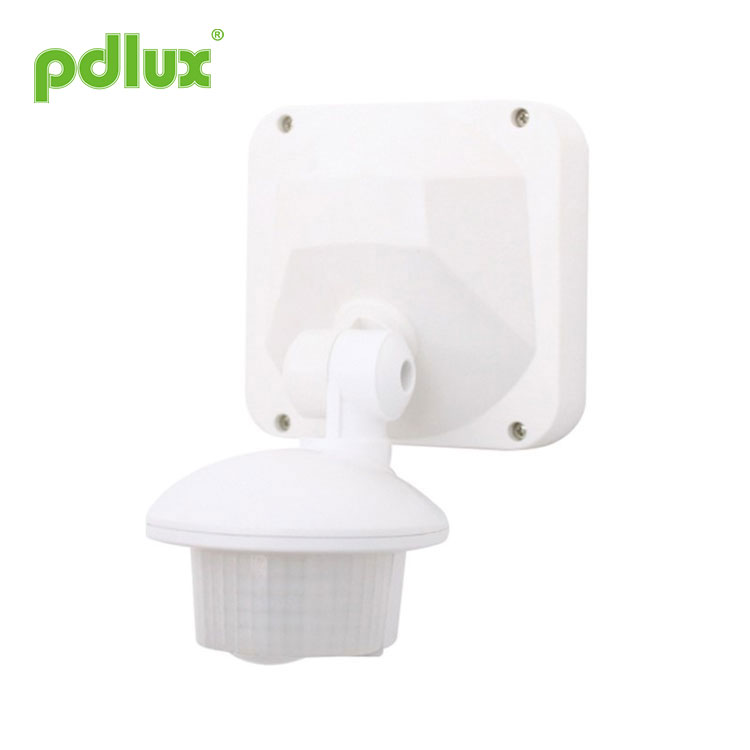

Falra szerelhető infravörös mozgásérzékelő kapcsoló
Biztos lehet benne, hogy falra szerelhető infravörös mozgásérzékelő kapcsolót vásárol gyárunkból, és mi a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.
Modell:PD-PIR139
Kérdés küldése
Falra szerelhető infravörös mozgásérzékelő kapcsoló
Összegzés
Automatizmust, kényelmes széfet, energiatakarékos és praktikus funkciókat gyűjt össze. Az egyik detektor a belsejében széles hatótávolságú érzékelési mezőt alkot, az emberi infravörös energiát használja vezérlőjelforrásként, a terhelést azonnal elindítja, amikor az ember az érzékelési mezőbe kerül. Automatikusan képes azonosítani nappal és éjszaka. Könnyen telepíthető és széles körben használható. Ez az eddigi legfejlettebb PIR érzékelő, amely vékony és digitális. A digitális intelligens piroelektromos infravörös érzékelőt alkalmazza, hogy az áramkör teljesítménye stabilabb legyen, a hibaüzem csökkenjen, az érzékenység magasabb, a hibaarány alacsonyabb, a készenléti energiafogyasztás gyengébb és a jelek felbontása erősebb legyen.
Műszaki adatok
Érzékelő információ
Funkció
Automatikusan azonosítja a nappalt és az éjszakát. Beállíthatja a környezeti fényt az Ön kívánsága szerint: ha a SUN (max.) állásba fordítja, nappal és éjszaka is működik. HOLD (min) állásba fordítva csak 10LUX alatti körülmények között működik. Ami a beállítást illeti, kérjük, olvassa el a tesztelési módot.
Az érzékelési távolság a beépítési helyzetnek és az érzékelési mezőnek megfelelően állítható be.
Az időkésleltetés folyamatosan hozzáadódik: amikor az első induktor után a második indukciós jelet kapja, még egyszer kiszámítja az időt az első időkésleltetési alap többi részének. (Beállítani az időt)
Időkésleltetés beállítása: tetszés szerint beállítható. A minimum 10±3mp; maximum 12±3 perc.
Beállítás módja: potenciométer
Időbe telhet az értékek módosítása, mielőtt kielégítik az Ön igényeit.
FIGYELEM:A termék használatakor állítsa be az érzékenységet a megfelelő pozícióba, kérjük, ne állítsa az érzékenységet a maximumra, hogy elkerülje a termék nem megfelelő működését a helytelen mozgás miatt. Mivel az érzékenység túl magas, könnyen észlelheti a helytelen mozgást szél fújja a leveleket és függönyöket, kis állatokat, valamint az elektromos hálózat és az elektromos berendezések zavarása miatti helytelen mozgást. Mindezek miatt a termék nem működik megfelelően! Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.
Csatlakozási-vezeték rajz
Teszt
1. Forgassa el a LUX gombot az óramutató járásával megegyező irányba a maximumig (SUN). Forgassa el az időgombot az óramutató járásával ellentétes irányba a minimumra. Forgassa az érzékelő gombot az óramutató járásával megegyező irányba a maximumig.
2. Tápfeszültség csatlakoztatva, a terhelésvezérelt működésbe lép, és 8±2 másodperccel később leáll, ha nem észlel folyamatos jelet.
3. Az észlelést követően a terhelés működik, a visszajelző bekapcsol, és 8±2 másodperccel később leáll, ha nem észlel folyamatos jelet. Ha pedig 4 másodperccel később a jelet észleli, a terhelésnek el kell kezdenie működnie, a jelzőnek pedig be kell kapcsolnia, és 8±2 másodperccel le kell állnia. 2 másodperccel később, ha nem észlelhető folyamatos jel.
4. Forgassa el a LUX gombot az óramutató járásával ellentétes irányba a minimumra. Ha 10LUX feletti körülmények között tesztelik, a terhelésnek nem szabad működnie az indukciós terhelés megszűnése után; de ha átlátszatlan tárggyal (törölköző stb.) letakarja az érzékelési ablakot, a terhelés működik. Ha nincs indukciós jel, a terhelésnek 8±2 másodpercen belül le kell állnia.
jegyzet
A beszerelést villanyszerelőnek vagy tapasztalt embernek kell elvégeznie.
Kerülje a nyugtalanító tárgyakra való felszerelését.
Az észlelési ablak előtt nem lehet akadály és mozgó tárgy, amely az észlelést eredményezi.
Kerülje a levegőhőmérséklet-változási zónák, például légkondicionáló, központi fűtés stb.
Biztonságára tekintettel, kérjük, ne nyissa ki a fedelet, ha a beszerelés után megtalálja a kapcsolóelemet.
Ha eltérés van a termék és az utasítás között, kérjük, elsősorban a termékre hivatkozzon.
Valami probléma és megoldás
A terhelés nem működik:
a. Ellenőrizze, hogy a tápellátás és a terhelés megfelelő-e.
b. Ellenőrizze, hogy jó-e a terhelés.
c. Ellenőrizze, hogy a kijelzőlámpa felgyorsul-e az észlelés után.
d. Ellenőrizze, hogy a munkalámpa megfelel-e a fényvezérlőnek.
Az érzékenység gyenge:
a. Kérjük, ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadály a jelek vételéhez.
b. Kérjük, ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e.
c. Kérjük, ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőkben.
d. Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az útmutatóban megadott magasságnak.
e. Kérjük, ellenőrizze, hogy a mozgás iránya megfelelő-e.
Az érzékelő nem tudja automatikusan leállítani a terhelést:
a. Ellenőrizze, hogy vannak-e folyamatos jelek az észlelési mezőkben.
b. Ellenőrizze, hogy az idő beállítása a leghosszabbra van-e állítva.
c. Ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak.
d. Ellenőrizze, hogy a hőmérséklet-változás nyilvánvalóan az érzékelő közelében van-e, például légkondicionálás vagy központi fűtés stb.
● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem megfelelő használatból eredő veszteségekért a gyártó semmilyen felelősséget nem vállal.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns konstrukciókra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
PD-PIR139 infravörös érzékelő használati utasítás
Összegzés
Automatizmust, kényelmes széfet, energiatakarékos és praktikus funkciókat gyűjt össze. Az egyik detektor a belsejében széles hatótávolságú érzékelési mezőt alkot, az emberi infravörös energiát használja vezérlőjelforrásként, a terhelést azonnal elindítja, amikor az ember az érzékelési mezőbe kerül. Automatikusan képes azonosítani nappal és éjszaka. Könnyen telepíthető és széles körben használható. Ez az eddigi legfejlettebb PIR érzékelő, amely vékony és digitális. A digitális intelligens piroelektromos infravörös érzékelőt alkalmazza, hogy az áramkör teljesítménye stabilabb legyen, a hibaüzem csökkenjen, az érzékenység magasabb, a hibaarány alacsonyabb, a készenléti energiafogyasztás gyengébb és a jelek felbontása erősebb legyen.
Műszaki adatok
|
Áramforrás: 220-240VAC, 50Hz Névleges terhelés: 400 W Max. volfrám 100W Max.fluoreszkáló Érzékelési tartomány: 2,5 m (sugár) (mennyezeti beépítés) (állítható) 8 m max. (falra szerelés) (állítható) |
Időbeállítás: 10 mp-12 perc (állítható) Fényszabályozás: <10LUX ~ 2000LUX (állítható) Érzékelési szög: 360o (mennyezeti beépítés) Beépítési magasság: 2,5-3,5 m Üzemi hőmérséklet: -10°C~+40°C Teljesítményfelvétel: üzemi 0,5W Érzékelhető mozgási sebesség: 0,6-1,5 m/s |
Érzékelő információ
Funkció
Automatikusan azonosítja a nappalt és az éjszakát. Beállíthatja a környezeti fényt az Ön kívánsága szerint: ha a SUN (max.) állásba fordítja, nappal és éjszaka is működik. HOLD (min) állásba fordítva csak 10LUX alatti körülmények között működik. Ami a beállítást illeti, kérjük, olvassa el a tesztelési módot.
Az érzékelési távolság a beépítési helyzetnek és az érzékelési mezőnek megfelelően állítható be.
Az időkésleltetés folyamatosan hozzáadódik: amikor az első induktor után a második indukciós jelet kapja, még egyszer kiszámítja az időt az első időkésleltetési alap többi részének. (Beállítani az időt)
Időkésleltetés beállítása: tetszés szerint beállítható. A minimum 10±3mp; maximum 12±3 perc.
Beállítás módja: potenciométer
Időbe telhet az értékek módosítása, mielőtt kielégítik az Ön igényeit.
| (1)Időbeállítás | |
|
Állítsa be a terhelési munka időbeállítását. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. Az időbeállítás körülbelül 12 perc, amikor a maximumra forgatja, és az idő beállítása körülbelül 10 mp, amikor a min. |
|
JEGYZET:Ha a lámpa automatikusan kikapcsol, 1 másodpercbe telik, mire az érzékelő készen áll egy újabb mozgás érzékelésére, vagyis csak az 1 másodperccel később észlelt jelek kapcsolhatnak be automatikusan. Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság kedvéért érdemes lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelőnek van folyamatos érzékelés funkciója, vagyis a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban
|
|
| (2) Fényszabályozás beállítása | |
|
Állítsa be a munkafényt. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. Minire forgatva csak a 10LUX körüli fényszabályozás alatt működik, maxra fordítva pedig bármilyen fényszabályozást tud működni. |
| (3) Érzékelési tartomány beállítása (érzékenység) | |
|
Állítsa be az érzékelési tartományt. Az óramutató járásával megegyező irányba forgatva növelheti, az óramutató járásával ellentétes irányba a csökkentéséhez. |
FIGYELEM:A termék használatakor állítsa be az érzékenységet a megfelelő pozícióba, kérjük, ne állítsa az érzékenységet a maximumra, hogy elkerülje a termék nem megfelelő működését a helytelen mozgás miatt. Mivel az érzékenység túl magas, könnyen észlelheti a helytelen mozgást szél fújja a leveleket és függönyöket, kis állatokat, valamint az elektromos hálózat és az elektromos berendezések zavarása miatti helytelen mozgást. Mindezek miatt a termék nem működik megfelelően! Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.
Csatlakozási-vezeték rajz
Teszt
1. Forgassa el a LUX gombot az óramutató járásával megegyező irányba a maximumig (SUN). Forgassa el az időgombot az óramutató járásával ellentétes irányba a minimumra. Forgassa az érzékelő gombot az óramutató járásával megegyező irányba a maximumig.
2. Tápfeszültség csatlakoztatva, a terhelésvezérelt működésbe lép, és 8±2 másodperccel később leáll, ha nem észlel folyamatos jelet.
3. Az észlelést követően a terhelés működik, a visszajelző bekapcsol, és 8±2 másodperccel később leáll, ha nem észlel folyamatos jelet. Ha pedig 4 másodperccel később a jelet észleli, a terhelésnek el kell kezdenie működnie, a jelzőnek pedig be kell kapcsolnia, és 8±2 másodperccel le kell állnia. 2 másodperccel később, ha nem észlelhető folyamatos jel.
4. Forgassa el a LUX gombot az óramutató járásával ellentétes irányba a minimumra. Ha 10LUX feletti körülmények között tesztelik, a terhelésnek nem szabad működnie az indukciós terhelés megszűnése után; de ha átlátszatlan tárggyal (törölköző stb.) letakarja az érzékelési ablakot, a terhelés működik. Ha nincs indukciós jel, a terhelésnek 8±2 másodpercen belül le kell állnia.
jegyzet
A beszerelést villanyszerelőnek vagy tapasztalt embernek kell elvégeznie.
Kerülje a nyugtalanító tárgyakra való felszerelését.
Az észlelési ablak előtt nem lehet akadály és mozgó tárgy, amely az észlelést eredményezi.
Kerülje a levegőhőmérséklet-változási zónák, például légkondicionáló, központi fűtés stb.
Biztonságára tekintettel, kérjük, ne nyissa ki a fedelet, ha a beszerelés után megtalálja a kapcsolóelemet.
Ha eltérés van a termék és az utasítás között, kérjük, elsősorban a termékre hivatkozzon.
Valami probléma és megoldás
A terhelés nem működik:
a. Ellenőrizze, hogy a tápellátás és a terhelés megfelelő-e.
b. Ellenőrizze, hogy jó-e a terhelés.
c. Ellenőrizze, hogy a kijelzőlámpa felgyorsul-e az észlelés után.
d. Ellenőrizze, hogy a munkalámpa megfelel-e a fényvezérlőnek.
Az érzékenység gyenge:
a. Kérjük, ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadály a jelek vételéhez.
b. Kérjük, ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e.
c. Kérjük, ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőkben.
d. Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az útmutatóban megadott magasságnak.
e. Kérjük, ellenőrizze, hogy a mozgás iránya megfelelő-e.
Az érzékelő nem tudja automatikusan leállítani a terhelést:
a. Ellenőrizze, hogy vannak-e folyamatos jelek az észlelési mezőkben.
b. Ellenőrizze, hogy az idő beállítása a leghosszabbra van-e állítva.
c. Ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak.
d. Ellenőrizze, hogy a hőmérséklet-változás nyilvánvalóan az érzékelő közelében van-e, például légkondicionálás vagy központi fűtés stb.
● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem megfelelő használatból eredő veszteségekért a gyártó semmilyen felelősséget nem vállal.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns konstrukciókra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
